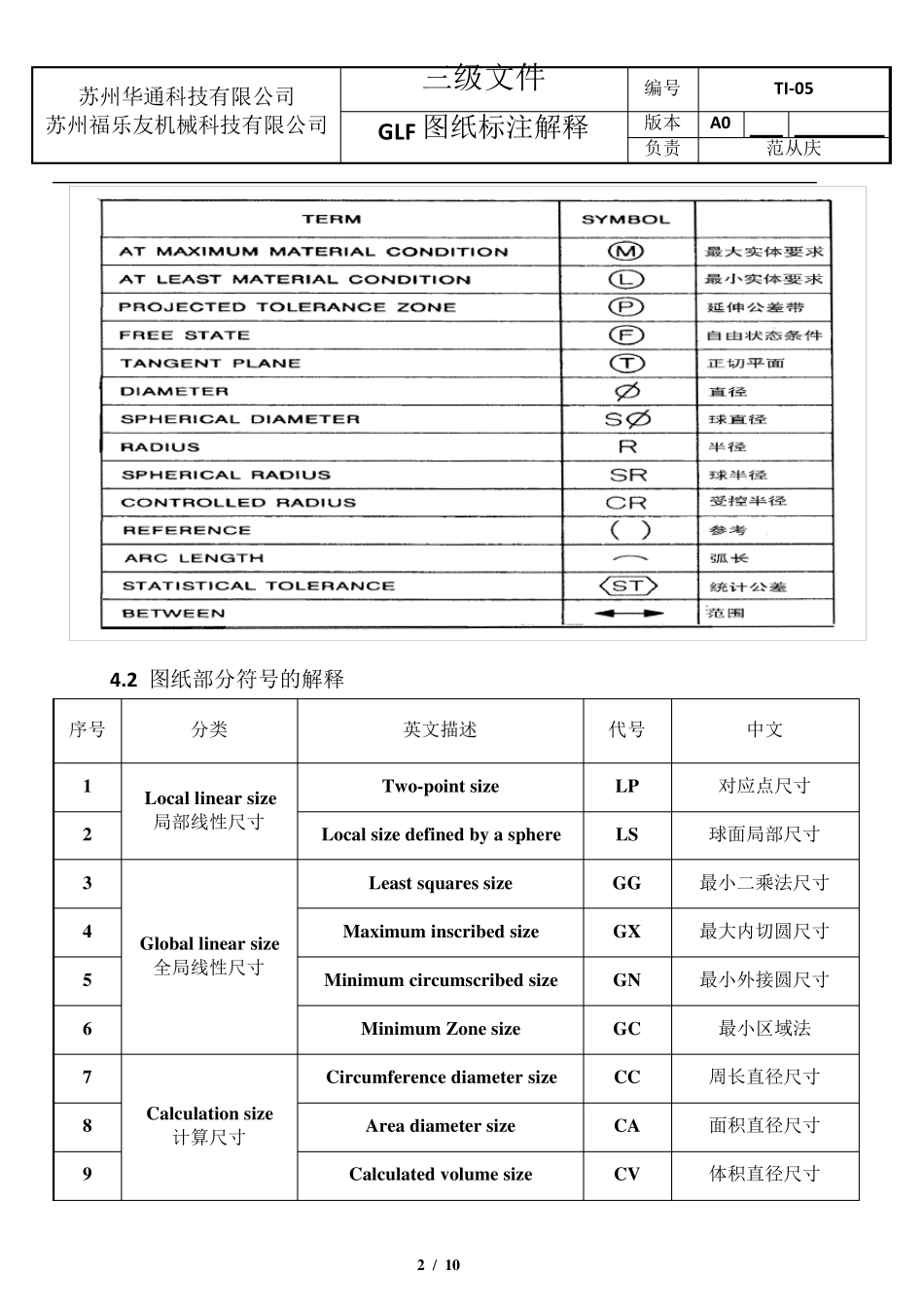

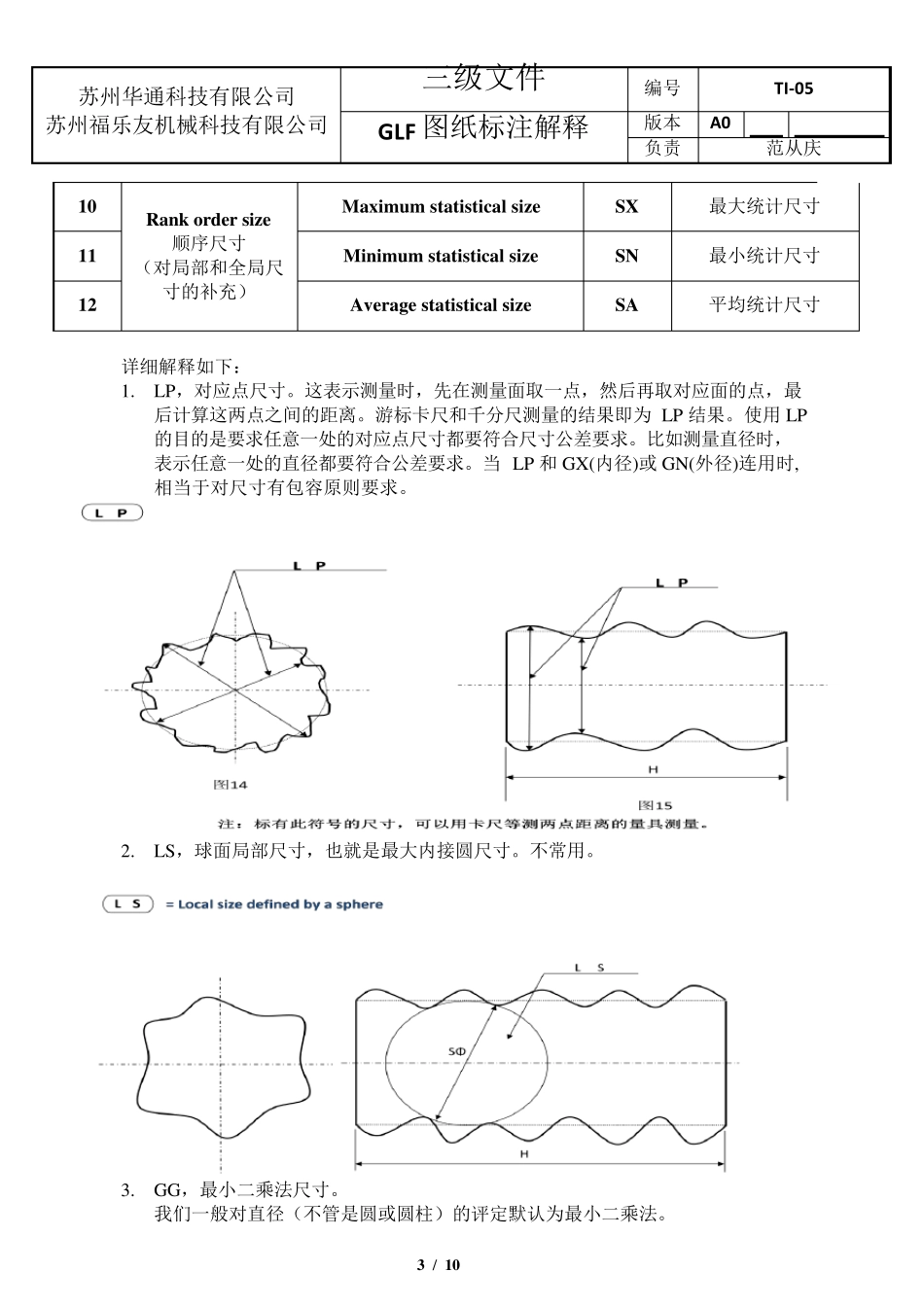

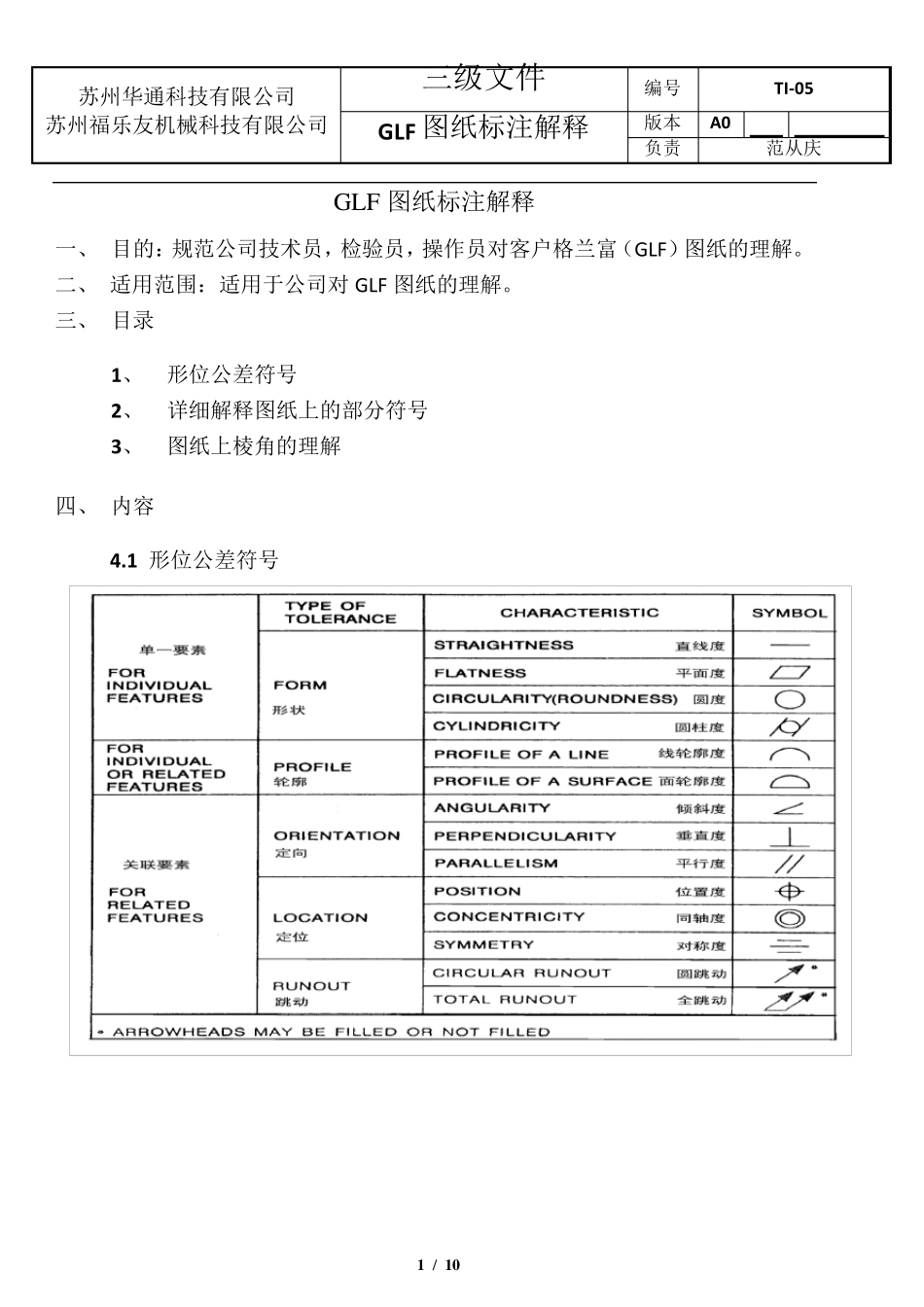

苏州华通科技有限公司 苏州福乐友机械科技有限公司 三级文件 编号 TI-05 GLF 图纸标注解释 版本 A0 负责 范从庆 1 / 10 GLF 图纸标注解释 一、 目的：规范公司技术员，检验员，操作员对客户格兰富（GLF）图纸的理解。 二、 适用范围：适用于公司对 GLF 图纸的理解。 三、 目录 1、 形位公差符号 2、 详细解释图纸上的部分符号 3、 图纸上棱角的理解 四、 内容 4.1 形位公差符号 苏州华通科技有限公司 苏州福乐友机械科技有限公司 三级文件 编号 TI-05 GLF 图纸标注解释 版本 A0 负责 范从庆 2 / 10 4.2 图纸部分符号的解释 序号 分类 英文描述 代号 中文 1 Local linear size 局部线性尺寸 Two-point size LP 对应点尺寸 2 Local size defined by a sphere LS 球面局部尺寸 3 Global linear size全局线性尺寸 Least squares size GG 最小二乘法尺寸 4 Maximum inscribed size GX 最大内切圆尺寸 5 Minimum circumscribed size GN 最小外接圆尺寸 6 Minimum Zone size GC 最小区域法 7 Calculation size 计算尺寸 Circumference diameter size CC 周长直径尺寸 8 Area diameter size CA 面积直径尺寸 9 Calculated volume size CV 体积直径尺寸 苏州华通科技有限公司 苏州福乐友机械科技有限公司 三级文件 编号 TI-05 GLF 图纸标注解释 版本 A0 负责 范从庆 3 / 10 10 Rank order size 顺序尺寸 （对局部和全局尺寸的补充） Maximum statistical size SX 最大统计尺寸 11 Minimum statistical size SN 最小统计尺寸 12 Average statistical size SA 平均统计尺寸 详细解释如下： 1. LP，对应点尺寸。这表示测量时，先在测量面取一点，然后再取对应面的点，最后计算这两点之间的距离。游标卡尺和千分尺测量的结果即为 LP 结果。使用 LP的目的是要求任意一处的对应点尺寸都要符合尺寸公差要求。比如测量直径时，表示任意一处的直径都要符合公差要求。当 LP 和GX (内径)或 GN(外径)连用时,相当于对尺寸有包容原则要求。 2. LS，球面局部尺寸，也就是最大内接圆尺寸。不常用。 3. GG，最小二乘法尺寸。 我们一般对直径（不管是圆或圆柱）的评定默认为最小二乘法。 苏州华通科技有限公司 苏州福乐友机械科技有限公司 三级文件 编号 TI-05 GLF 图纸标注解释 版本...
