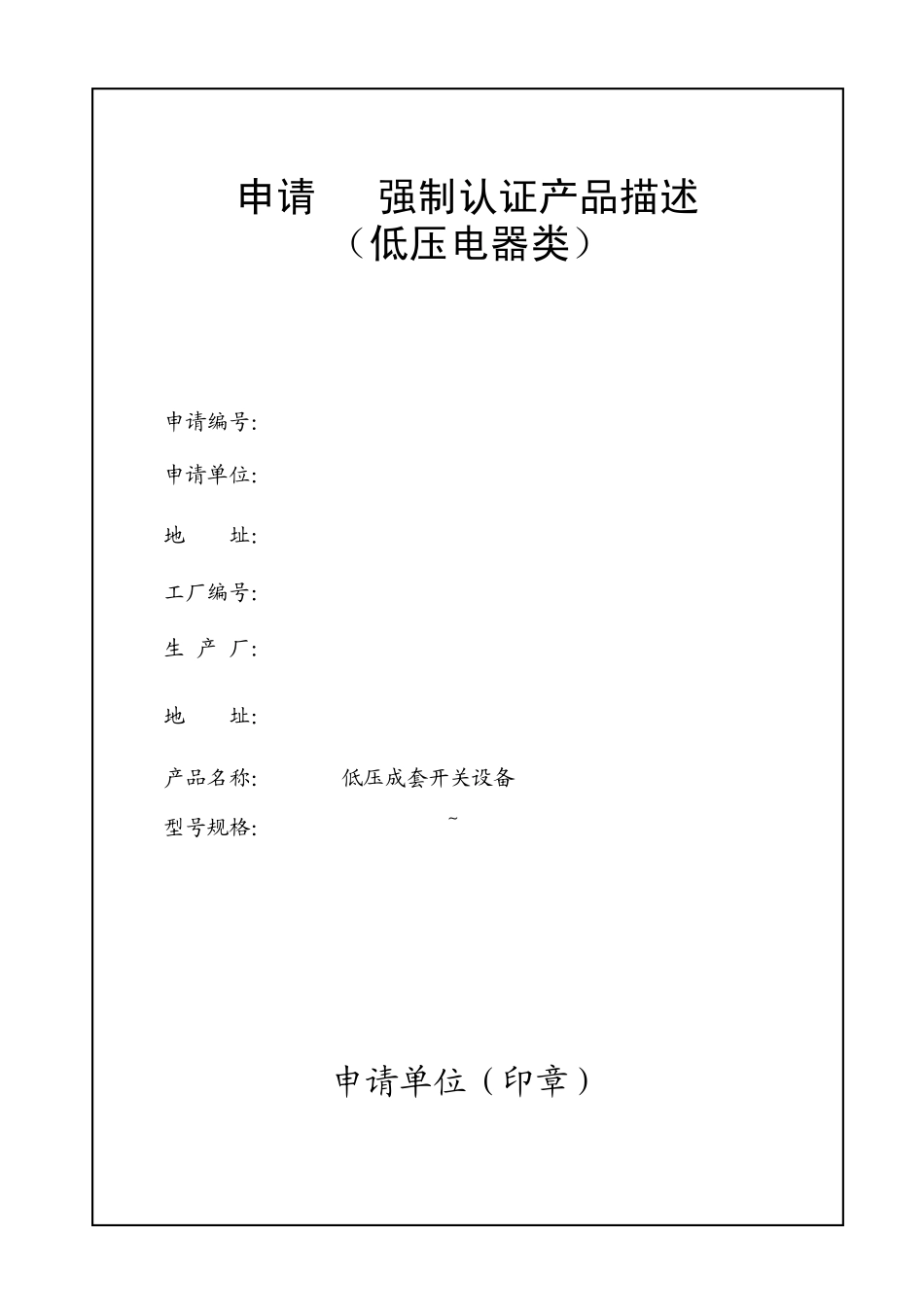

申请3C强制认证产品描述 （低压电器类） 申请编号： 申请单位： 地 址： 工厂编号： 生 产 厂： 地 址： 产品名称： 低压成套开关设备 型号规格： GGD In=1600～600A,Icw=30kA;Ue=380V,Ui=660V;50Hz;IP30 申请单位（印章） 企业自我声明 企业名称： 申证产品名称、型号： 注册商标： 本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。 申证企业负责人(签名)： 日期： (企业盖章) 产品描述 1.产品构成的描述及结构特点（结构概要说明）: 包括产品的主要组成部件、操作方式、安装方式、接线方式等，还包括以下内容： 主要组成部件：柜体、电器元件、铜排等。 操作方式： 自动/手动 安装方式： 固定安装/柜间拼装 接线方式： 固定连接 1）产品型号及名称： GGD 低压成套开关设备 2）提供图纸及编号： 总装配图： TL-GGD-09-001 电气原理图（说明元件型号、规格、连接母线与电缆牌号规格）： 见下图 产品描述 3）主要结构数据： 外形尺寸（mm）（高× 宽× 深）： 2200×1000×600 绝缘夹块之间最大距离: 800mm 框架与柜架结构特点： 柜体采用通用柜的形式，构架用 8MF冷弯型钢局部焊接组装而成。通用柜的零部件按模块原理设计， 并有 20模的安装孔，通用系数高。柜门用镀锌转轴式铰链与框架相连，安装、拆卸方便。仪表门用 多股软铜线与构架相连，整柜构成完整的接地保护回路。 开关电器及元件（元件明细表） 见下表 元件明细表 名称 型号规格 生产厂 刀开关 HD17S-1600/3 苏燎电力开关厂 断路器 DW15-1600/3 德力西集团有限公司 电流互感器 BH-0.66 2000/5 德力西集团有限公司 电流表 6L2-A 2000A 德力西集团 电压表 6L2-V 德力西集团 母线与绝缘导线（型号规格、材料名称及牌号、生产厂） 见下表 序号 名 称 型号规格 材料名称及牌号 生产厂 1 母线 10×100、8×60、10×60 TMY-T2 巩义市新昌铜业有限公司 2 导线 2.5mm2 BVR 广州南阳电缆有限公司 绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂） 见下表 序号 名称 ...
