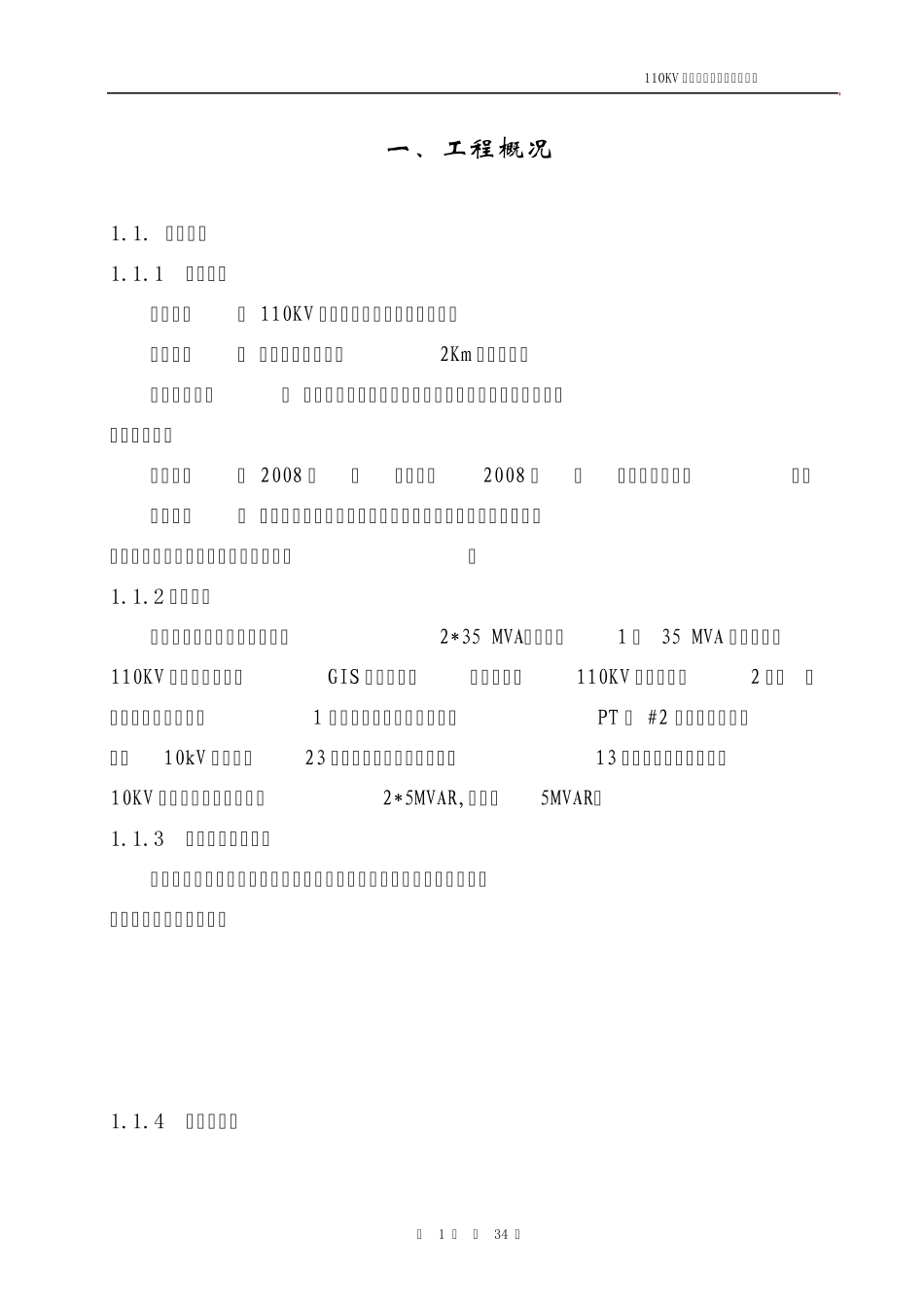

GIS110KV葛洲坝水泥厂变电站施工组织设计47_第1页
1/34

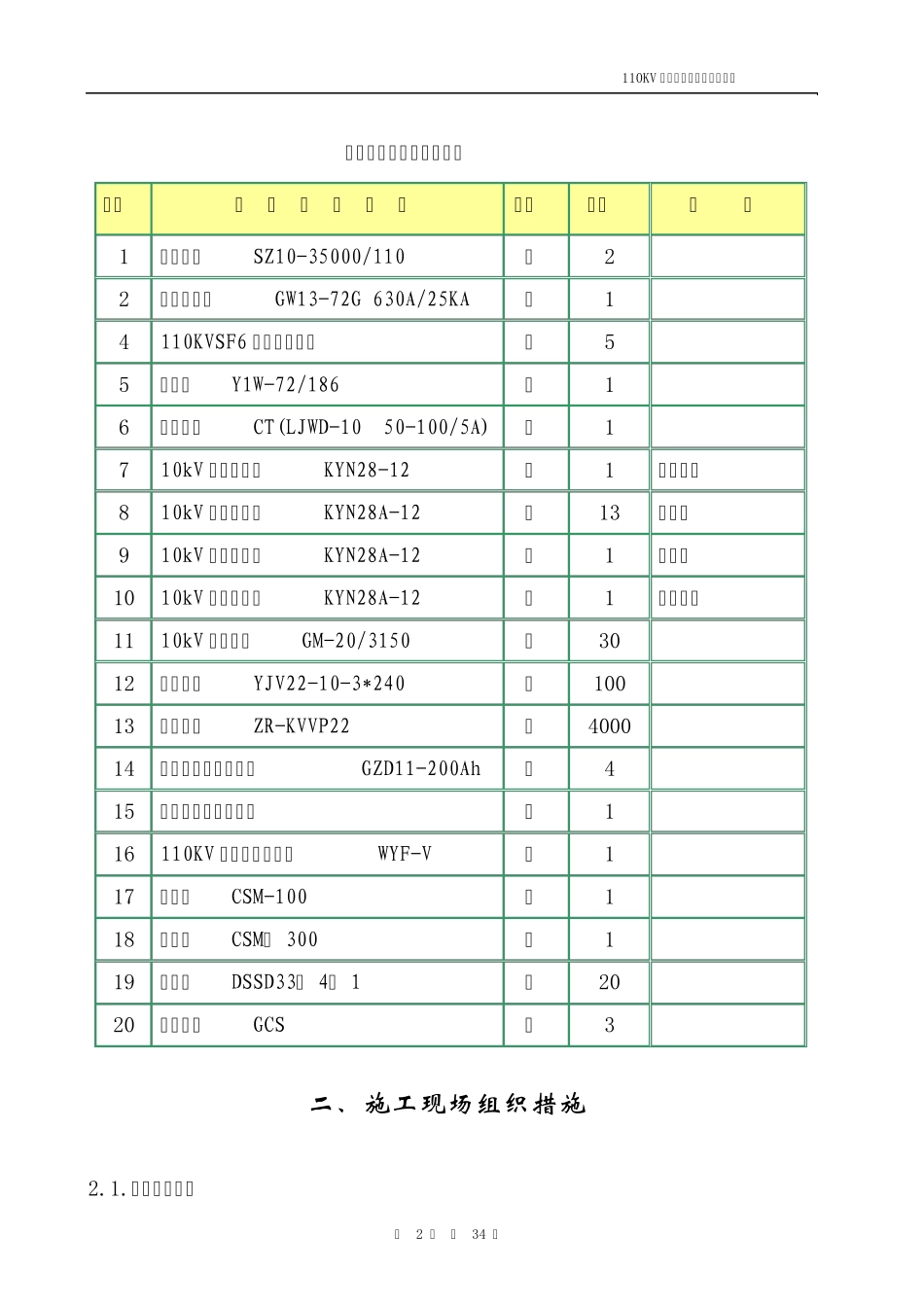

GIS110KV葛洲坝水泥厂变电站施工组织设计47_第2页
2/34

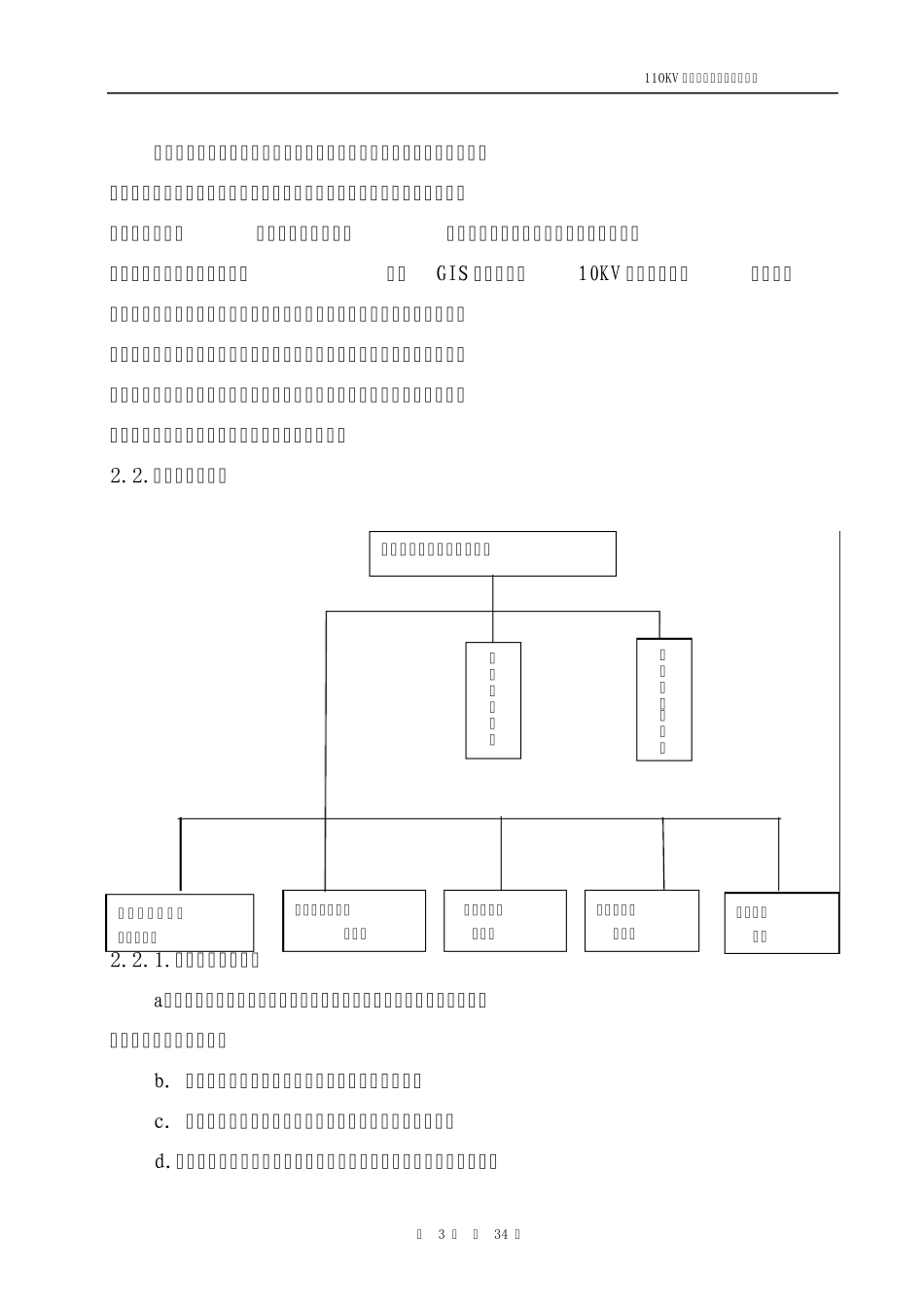

GIS110KV葛洲坝水泥厂变电站施工组织设计47_第3页
3/34
110KV 葛洲坝水泥厂变电站工程 第 1 页 共 34 页 一、工程概况 1.1. 工程概况 1.1.1 工程简述 工程名称: 110KV 葛洲坝水泥厂变电站新建工程 工程地点: 荆门市子陵镇以西2Km 处的龚家垭 要求质量标准: 按照国家和电力部颁发的有关施工验收规范标准执行,争创部优工程 要求工期: 2008 年 月 日开工,2008 年 月 日竣工,总工期 天。 安全要求: 创无事故工程。施工现场安全和环境标准执行《电网建设工程安全和环境管理设施规范应用手册》。 1.1.2 工程规模 本变电站工程主变容量:终期2*35 MVA,本期上1 台 35 MVA 主变压器;110KV 系统采用全封闭GIS 组合电气,户内布臵,110KV 终期进出线2 回,单母线分段接线,本期1 回,单母线分段接线,Ⅱ段PT 及 #2 主变间隔本期不上; 10kV 终期出线23 回,单母线分段接线,本期13 回,单母线分段接线, 10KV 设集中无功补偿:终期2*5MVAR,本期上5MVAR。 1.1.3 电气安装施工范围 本次施工承包范围:电气构支架组立及安装,电气设备安装及调试,设备验收送电及移交工作。 1.1.4 主要工程量 110KV 葛洲坝水泥厂变电站工程 第 2 页 共 34 页 电气工程安装主要工程量 序号 主 要 工 程 项 目 单位 数量 备 注 1 主变压器SZ10-35000/110 台 2 2 中性点设备GW13-72G 630A/25KA 只 1 4 110KVSF6 封闭组合电器 组 5 5 避雷器Y1W-72/186 只 1 6 主变间隙CT(LJWD-10 50-100/5A) 台 1 7 10kV 高压开关柜KYN28-12 台 1 主变进线 8 10kV 高压开关柜KYN28A-12 台 13 出线柜 9 10kV 高压开关柜KYN28A-12 台 1 电容柜 10 10kV 高压开关柜KYN28A-12 台 1 接地变柜 11 10kV 封闭母线GM-20/3150 米 30 12 电力电缆YJV22-10-3*240 米 100 13 控制电缆ZR-KVVP22 米 4000 14 高频开关直流电源屏GZD11-200Ah 台 4 15 全免维直流电源系统 套 1 16 110KV 微机线路保护屏WYF-V 套 1 17 公用屏CSM-100 面 1 18 远动屏CSM- 300 面 1 19 电度表DSSD33( 4) 1 只 20 20 所用电屏GCS 面 3 二、施工现场组织措施 2.1.现场组织管理 110KV 葛洲坝水泥厂变电站工程 第 3 页 共 34 页 本次电气安装由修试公司检修一班负责电气一次安装调试工作,继电保护班负责二次设备及综自系统、直流系统的安装调试,公司安排一名副经理负责与项目部,监理工程...
