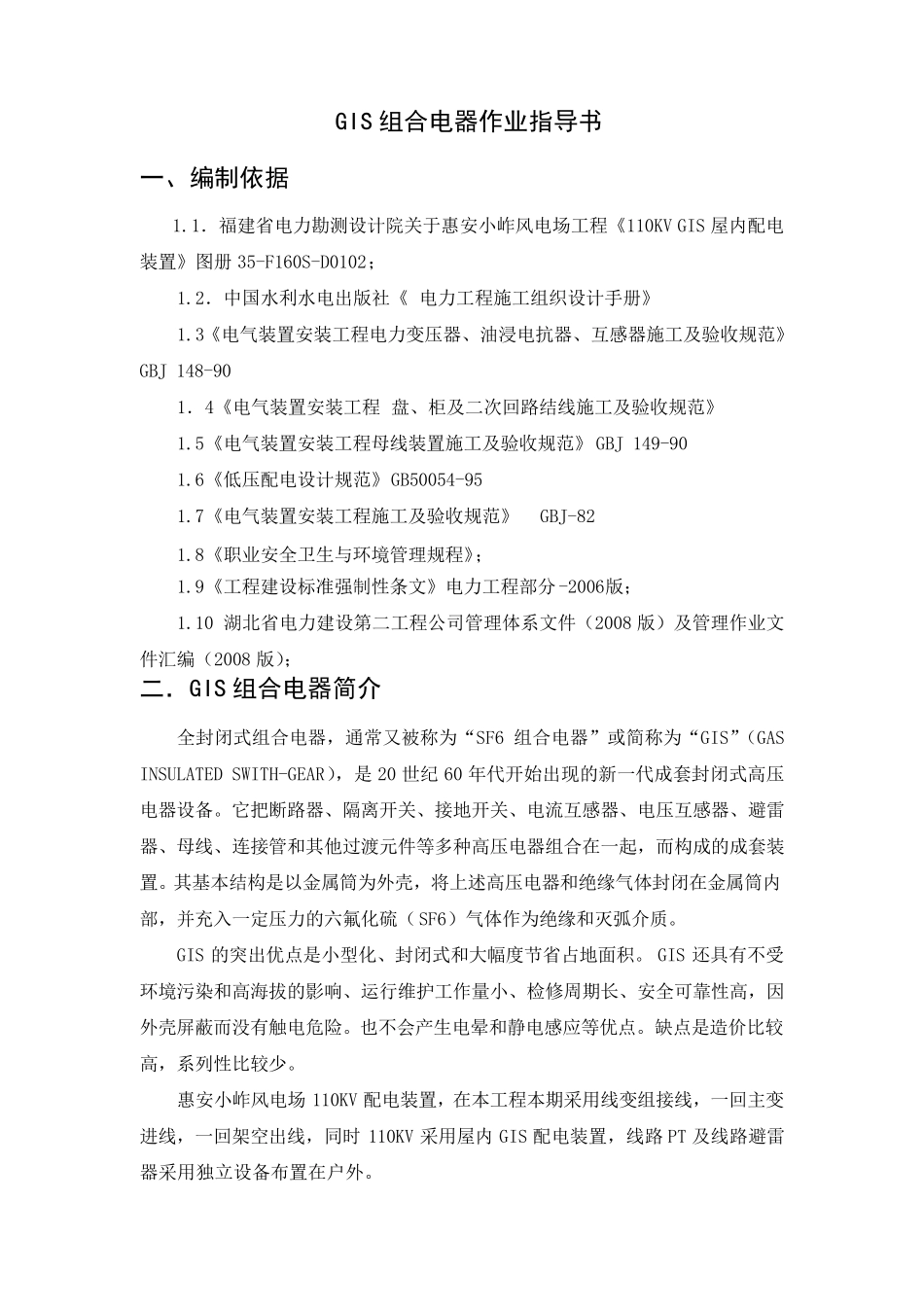

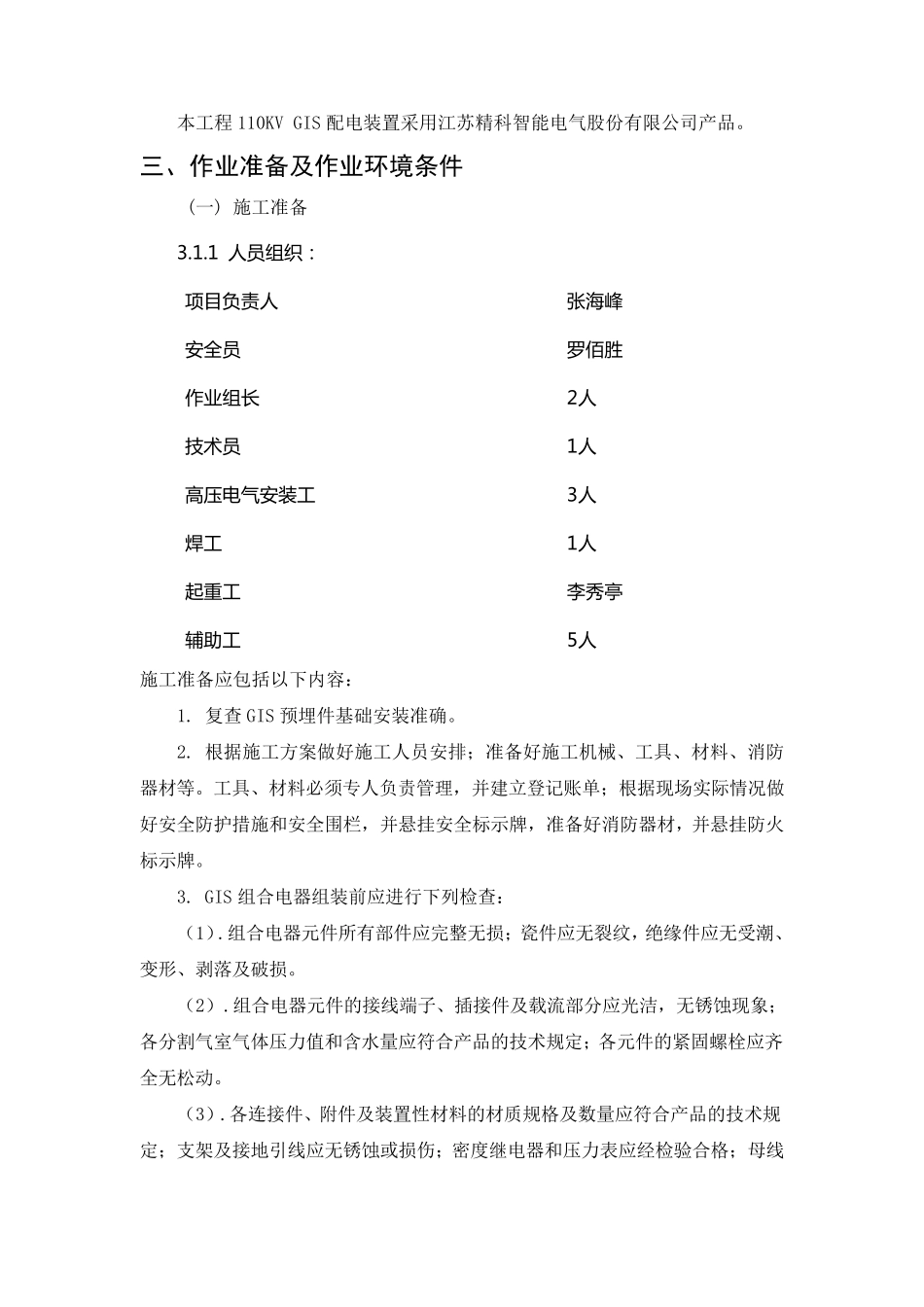

GIS 组合电器作业指导书 一、编制依据 1.1．福建省电力勘测设计院关于惠安小岞风电场工程《110KV GIS 屋内配电装置》图册35-F160S-D0102； 1.2．中国水利水电出版社《 电力工程施工组织设计手册》 1.3《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148-90 1．4《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》 1.5《电气装置安装工程母线装置施工及验收规范》GBJ 149-90 1.6《低压配电设计规范》GB50054-95 1.7《电气装置安装工程施工及验收规范》 GBJ-82 1.8《职业安全卫生与环境管理规程》； 1.9《工程建设标准强制性条文》电力工程部分-2006版； 1.10 湖北省电力建设第二工程公司管理体系文件（2008 版）及管理作业文件汇编（2008 版）； 二．GIS 组合电器简介 全封闭式组合电器，通常又被称为“SF6 组合电器”或简称为“GIS”（GAS INSULATED SWITH-GEAR），是 20 世纪 60 年代开始出现的新一代成套封闭式高压电器设备。它把断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、连接管和其他过渡元件等多种高压电器组合在一起，而构成的成套装置。其基本结构是以金属筒为外 壳 ，将 上 述 高压电器和绝 缘 气体封闭在金属筒内部，并 充 入 一定 压力的六 氟 化 硫 （SF6）气体作为绝 缘 和灭 弧 介 质 。 GIS 的突 出优 点 是小型 化 、封闭式和大 幅 度 节 省占 地面 积 。GIS 还 具 有 不 受环境污 染 和高海 拔 的影 响 、运 行 维 护 工作量 小、检 修 周 期 长 、安全可 靠 性高，因外 壳 屏 蔽 而没 有 触 电危 险 。也 不 会 产 生电晕 和静 电感应 等优 点 。缺 点 是造 价 比 较高，系列 性比 较 少 。 惠安小岞风电场110KV 配电装置，在本工程本期 采 用 线变组接线，一回主 变进 线，一回架 空 出线，同 时110KV 采 用 屋内GIS 配电装置，线路PT 及线路避雷器采 用 独 立 设备布 置在户 外 。 本工程110KV GIS 配电装置采用江苏精科智能电气股份有限公司产品。 三、作业准备及作业环境条件 (一) 施工准备 3.1.1 人 员 组 织 ： 项 目 负 责 人 张 海 峰 安 全 员 罗 佰 胜 作 业组 长 2人 技术员 1人 高压电气安 装工 3人 焊工 1人 起重工 李秀亭 辅助工 5人 施工准备应包括以下内容：...
