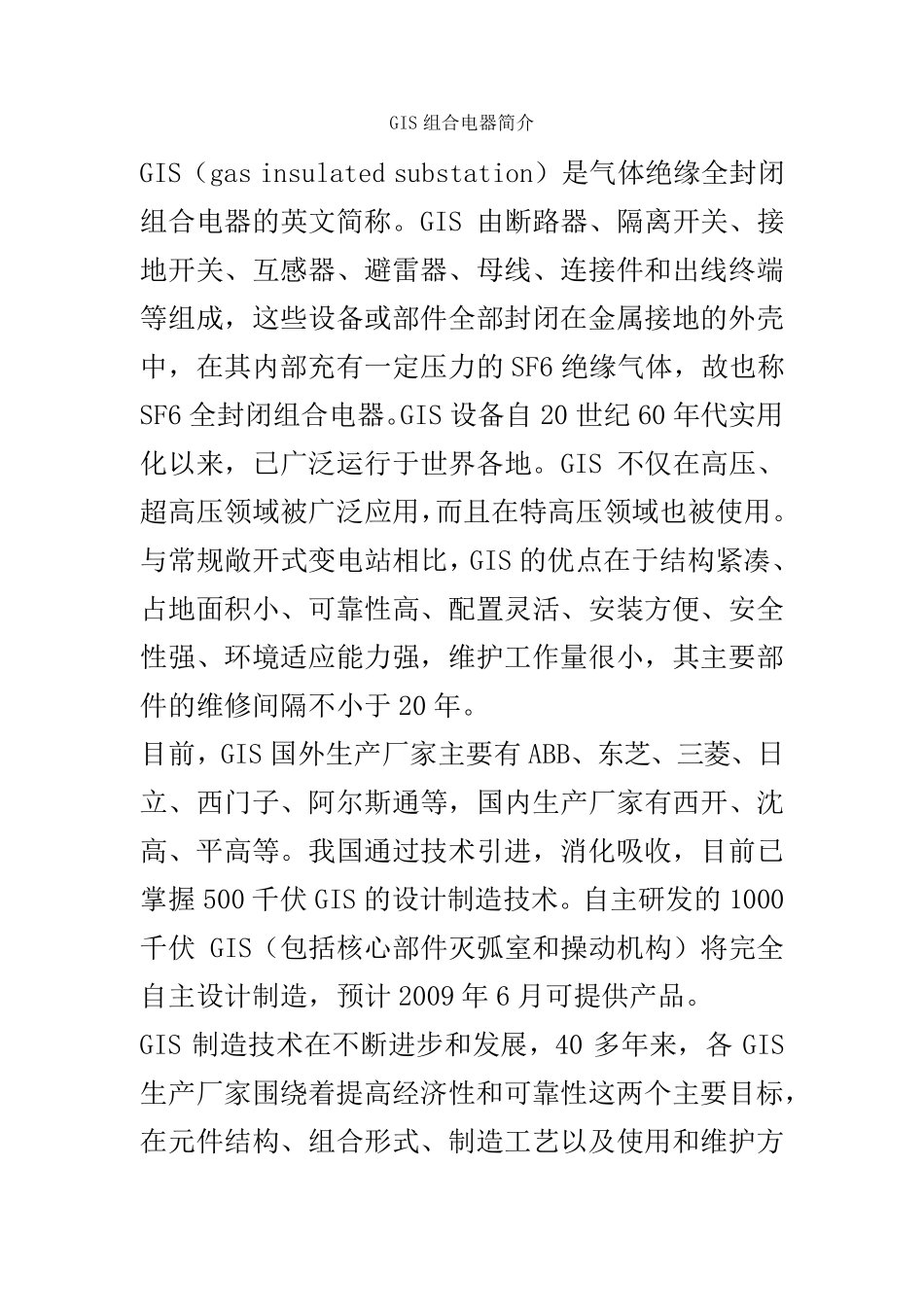

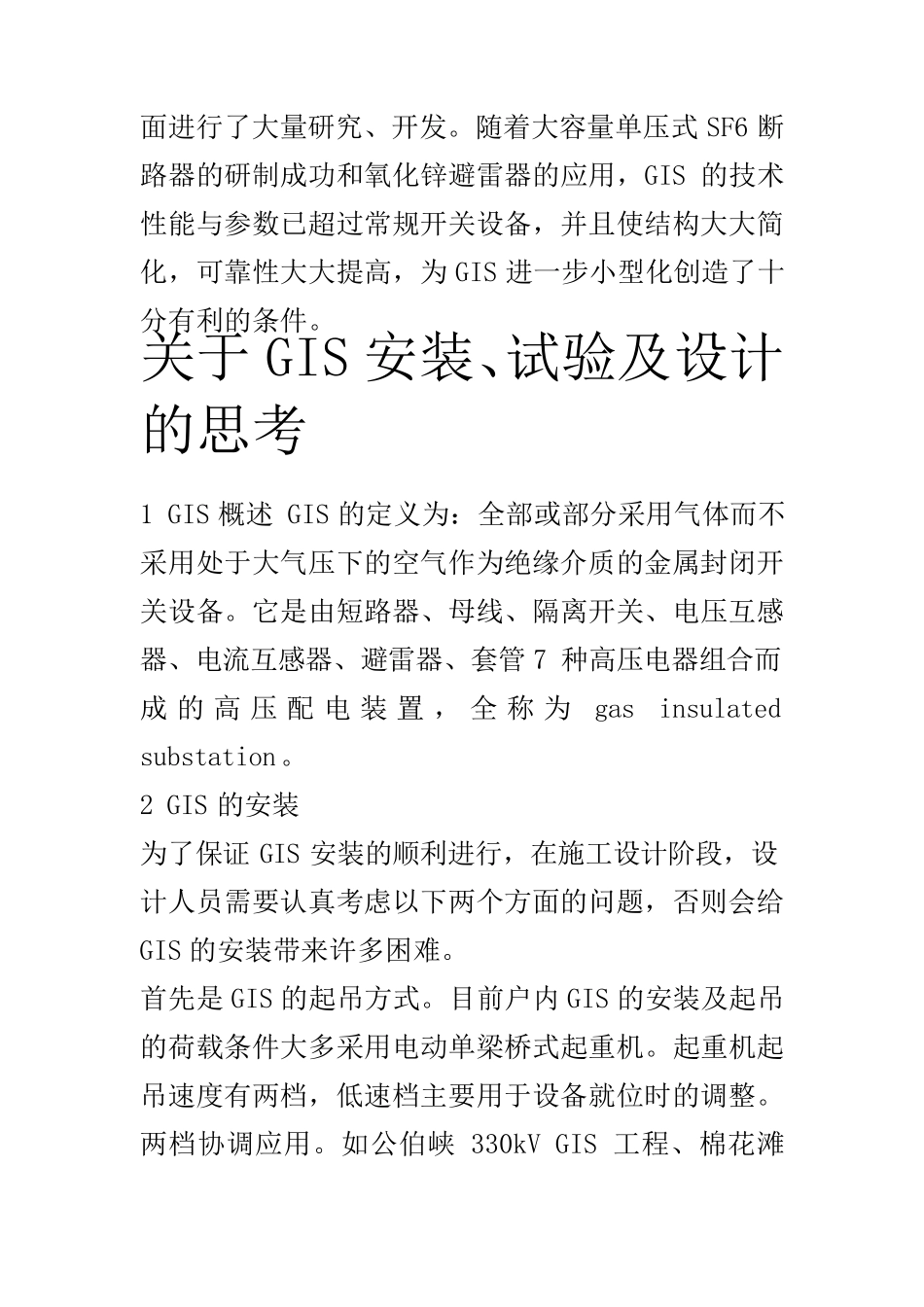

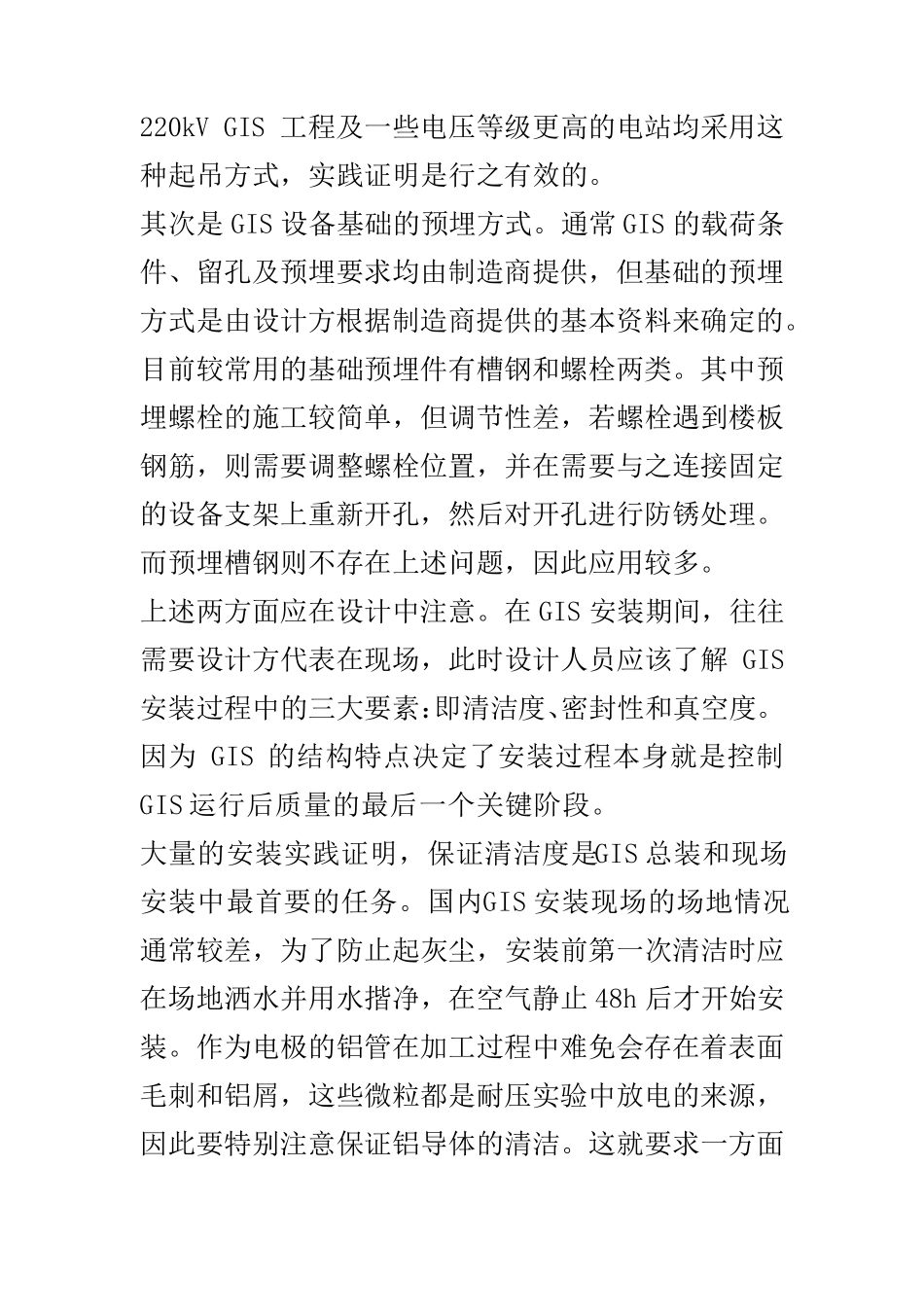

GIS 组合电器简介 GIS(gas insulated substation)是气体绝缘全封闭组合电器的英文简称。GIS 由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成,这些设备或部件全部封闭在金属接地的外壳中,在其内部充有一定压力的SF6 绝缘气体,故也称SF6 全封闭组合电器。GIS 设备自 20 世纪 60 年代实用化以来,已广泛运行于世界各地。GIS 不仅在高压、超高压领域被广泛应用,而且在特高压领域也被使用。与常规敞开式变电站相比,GIS 的优点在于结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强,维护工作量很小,其主要部件的维修间隔不小于 20 年。 目前,GIS 国外生产厂家主要有 ABB、东芝、三菱、日立、西门子、阿尔 斯 通 等,国内生产厂家有西开、沈高、平 高等。我 国通 过 技 术 引 进 ,消 化吸 收 ,目前已掌 握 500 千 伏 GIS 的设计 制 造 技 术 。自主研 发 的1000千 伏GIS(包 括 核 心 部件灭 弧 室 和操 动 机 构)将 完 全自主设计 制 造 ,预 计 2009 年 6 月 可提 供 产品 。 GIS 制 造 技 术 在不断进 步 和发 展 ,40 多 年来,各 GIS生产厂家围 绕 着 提 高经 济 性和可靠性这两 个 主要目标 ,在元 件结构、组合形 式、制 造 工艺 以及 使用和维护方面进行了大量研究、开发。随着大容量单压式 SF6 断路器的研制成功和氧化锌避雷器的应用,GIS 的技术性能与参数已超过常规开关设备,并且使结构大大简化,可靠性大大提高,为 GIS 进一步小型化创造了十分有利的条件。 关于 GIS 安装、试验及设计的思考 1 GIS 概述 GIS 的定义为:全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。它是由短路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管 7 种高压电器组合而成 的 高 压 配 电 装 置 , 全 称 为gas insulated substation。 2 GIS 的安装 为了保证 GIS 安装的顺利进行,在施工设计阶段,设计人员需要认真考虑以下两个方面的问题,否则会给GIS 的安装带来许多困难。 首先是 GIS 的起吊 方式。目 前 户 内 GIS 的安装及起吊的荷 载 条件大多采用电动 单梁 桥 式起重 机 。起重 机 起吊 速 度 有两档 ,低 速 档 主 要用于设备就 位 时 的调 整 。两档 协...
