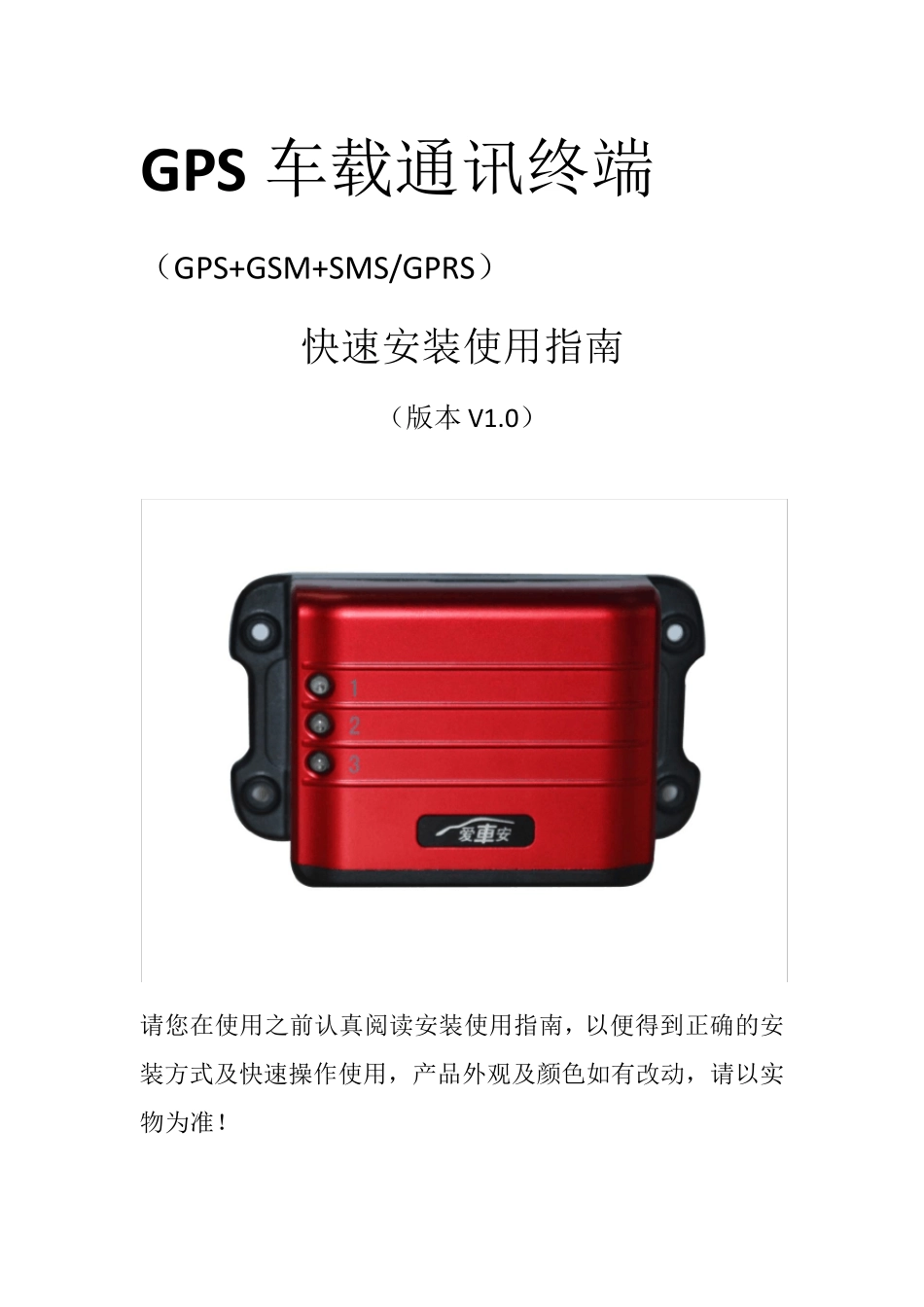

GPS 车载通讯终端 （GPS+GSM+SMS/GPRS） 快速安装使用指南 （版本V1.0） 请您在使用之前认真阅读安装使用指南，以便得到正确的安装方式及快速操作使用，产品外观及颜色如有改动，请以实物为准！ 一、 产品配件图 请检查包装盒内配件是否齐全，产品配件以实物为准 二、 产品功能 ●GSM 850/900/1800/1900 四频系统全球通用； ●超宽电压输入范围：5 ～ 50vDC； ●GPS连续定位，GPRS定时上报； ●支持 SMS查询位置信息； ●ACC点火信号检测，车辆状态提示； ●可外接断油继电器，实现远程控制车辆； ●低功耗控制功能，延长蓄电池供电时的使用时间； ●内置备用电池，实现非法剪线报警。 1、 红色 LED－GSM状态指示 灯的状态 含义 常亮 GSM接收信号正常 闪烁（亮0.1秒，暗2秒） 未搜到GSM信号 2、 蓝色LED－GPRS状态指示 灯的状态 含义 常亮 GPRS已成功连接服务器 闪烁（亮0.1秒，暗2秒） 未成功连接到服务器 3、 绿色LED－GPS状态指示 灯的状态 含义 常亮 GPS已定位 闪烁（亮0.1秒，暗2秒） GPS信号搜索中、未定位 ▲在开机 5 分钟后 3 个指示灯自动熄灭，当有电话拨入时，指示灯亮起工作 5 分钟后熄灭。 三、 技术参数 1、 GSM 频段：850/900/1800/1900 MHz 2、 GPRS：Class12，TCP/IP 3、 电压范围：5～50vDC 4、 工作电流：行车工作 25mA@12vDC 车辆熄火 6mA@12vDC 5、 GPS 定位时间：冷启动-38s(Open sky) 暖启动-32s； AGPS 启动< 15 s (Default 配置) 热启动-2s(Open sky) 6、 GPS 定位精度：10m(2D RM) 7、 工作环境温度：-20℃～+80℃ 8、 工作环境湿度：20%～80%RH 9、 外观尺寸：47.8(L)x74.8(W)x17.4(H)mm 10、 重量：46g 四、 安装说明 4.1 安装前的准备工作 4.1.1 打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联络你的经销商； 4.1.2 SIM 卡选择，终端需要插入一张 GSM SIM 卡，SIM 卡的选择请参考经销商的意见； 4.1.3 SIM 卡的安装，在终端的右上角有 SIM 卡槽，打开终端的盖子，将 SIM 卡金属面朝下 SIM 卡缺口端插入到 SIM 卡插槽中（注意 SIM 卡不要装反），插到位以后可以听到卡嗒声音，否则需要调整 SIM 正反面方向再重新插入；装好后盖回盖子。 注意： ●终端接上电源，如果没有安装 SIM 卡，则终端不会开机；当安装上 SIM 卡，终端自动开机；当取出 SIM 卡， 终端自动关...
