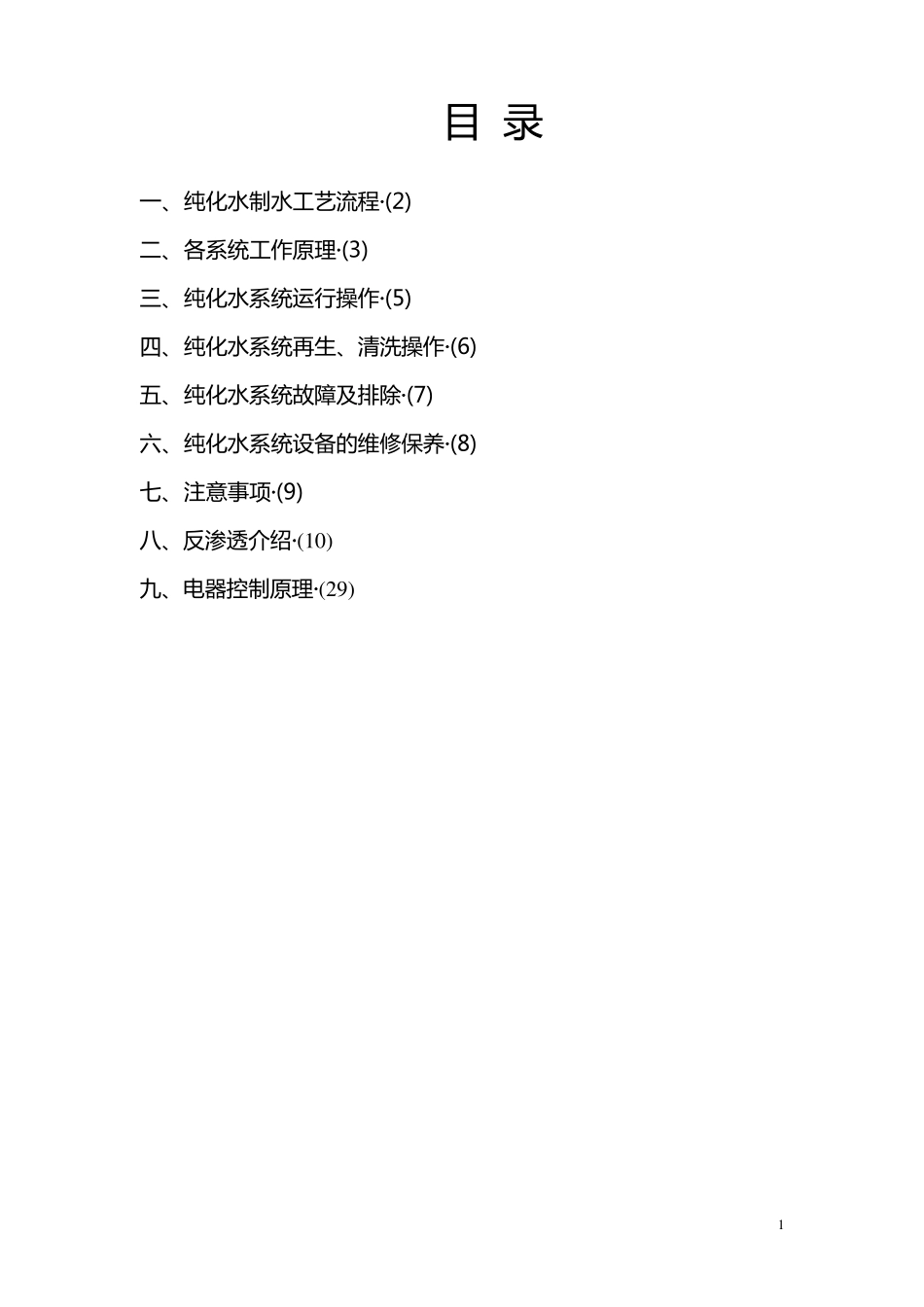

1 目 录 一 、 纯 化 水 制 水 工 艺 流 程 ··(2) 二 、 各 系 统 工 作 原 理 ··(3) 三 、 纯 化 水 系 统 运 行 操 作 ··(5) 四 、 纯 化 水 系 统 再 生 、清 洗 操 作 ··(6) 五 、 纯 化 水 系 统 故 障 及 排 除 ··(7) 六 、 纯 化 水 系 统 设 备 的 维 修 保 养 ··(8) 七 、 注 意 事 项 ··(9) 八 、反 渗 透 介 绍 ··(1 0 ) 九 、电 器 控 制 原 理 ··(2 9 ) 2 一 、 纯 化 水 制 水 工 艺 流 程 1、制水工艺流程 自 来 水 →原水 箱→原水 泵→多介质过滤器→活性炭过滤器→保安过滤器→一 级高压泵→一 级 RO 装置→中间水 箱→二级高压泵→二级RO 装置→纯 化 水 箱→纯 化 水 泵→紫外线杀菌器→微滤器→使用点 循环回流 2、制水工艺流程说明 制 水 工 艺 主要有五个部分组成 （1）、 预处理系统部分 系统包括原水 箱、 原水 泵、 多介质过滤、 活性炭过滤器，以去除原水中机械杂质、 悬浮物、 胶体、 有机物、 游离氯、 硬度等以保护反渗透膜不被破坏及防止在反渗透膜表面结垢，使之达到反渗透的进水 要求。 （2）、 反渗透系统部分 系统包括、 保安过滤器、 一 级高压泵、 一 级反渗透膜组件、 中间水 箱、二级高压泵、 二级反渗透膜组件、 纯 化 水 箱，主要是利用反渗透的原理将经预处理后的水 通过反渗透膜使水 分成高含盐量的浓水 及很低含盐量的纯 化 水 ，并将水 中的大部分细菌及制 热源得以除去，满足制药用水 的需要。 （3）纯 化 水 供给系统部分 系统包括纯 化 水 泵、 紫外线杀菌器、 终端过滤器、 循环管道，主要是 3 将 纯 化 水 供 给 用 水 点 使 用 ， 并 使 系 统 形 成 大 循 环 ， 保 证 各 用 水 点 的 水质 能 达 到 制 药 用 水 要 求 。 二 、 各 系 统 工 作 原 理 （ 1） 预 处 理 系 统 ① 多介质 过滤器 多介质 过滤器内装无烟煤及石英砂， 无烟煤粒径为 0.8-1.6mm,石英砂粒径为 0.5-1.2mm,原 水 经原 水 泵加压后进入多介质 过滤器由上而下通过无烟煤及石英砂过滤层， 截留水 中的 机械杂质 、 悬浮物、 胶体后再由下部通过布水 管及中心出水 管回至上部送出。 多介质 过滤器的反冲洗由手动...
