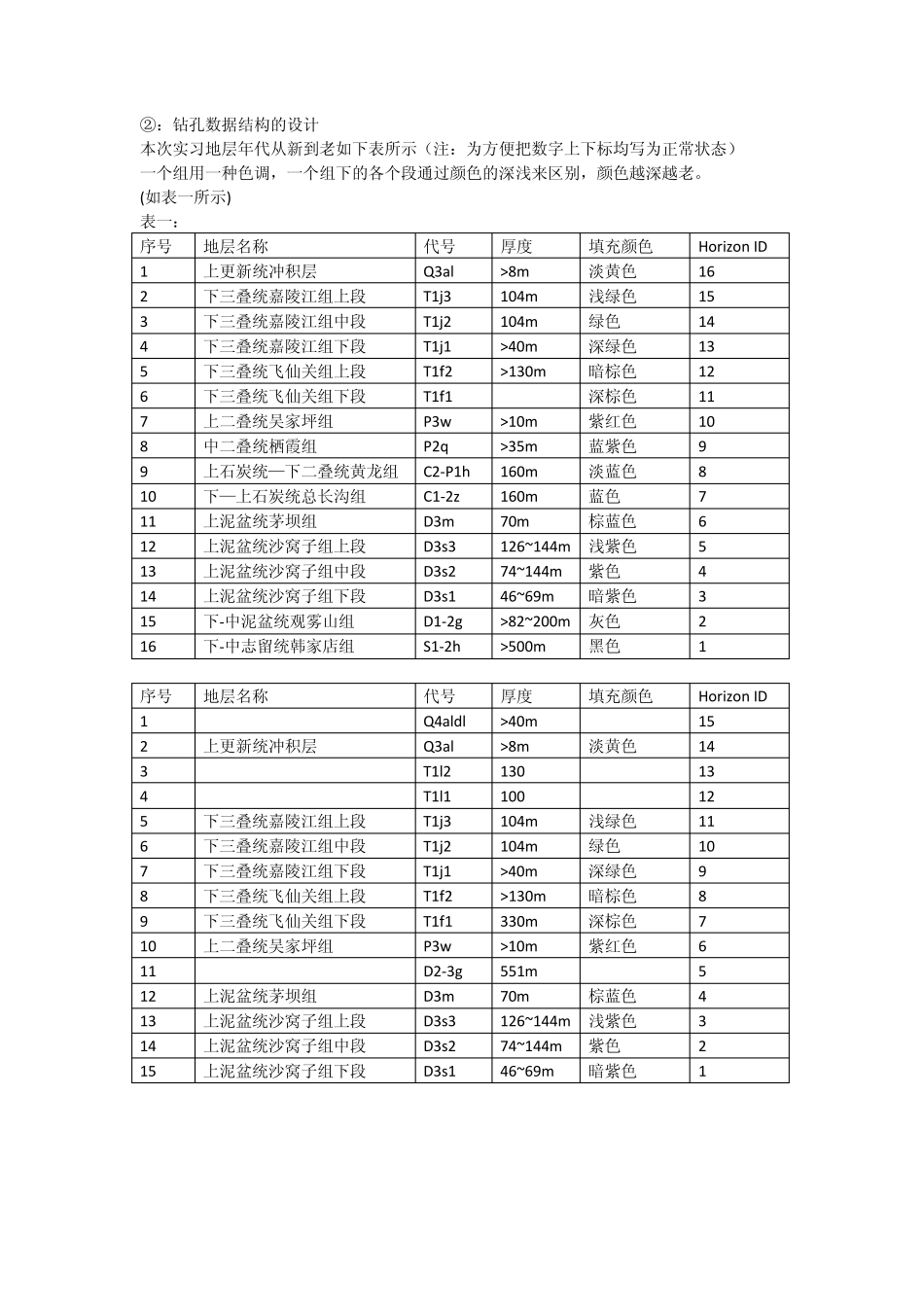

江油市马角坝地区地质实习 ----GMS三维建模 指导教师: 简季 专业: 地理信息系统 小组成员: 张伟,彭李军 成都理工大学.地球科学学院 2013/10/09 1:前言: 10 级地理信息系统专业于13 年 9 月中下旬于马角坝进行了地质实习, 根据点位分布把线路分为六条: 1-7 为第一条;8-17 为第二条;18-27 为第三条;28-35 为第四条;36-42 为第五条;43-50为第六条。 根据这些地质特征点提供的信息(包括:点位(三维坐标),采点处岩层产状,点两侧岩层地质年代)可以使用三维建模软件建立三维模型模拟出该地区的地表起伏特征、地下岩层状态以及断层、褶皱等地质构造。 最终选择了GMS(Groundwater Modeling System:地下水建模系统)作为建模工具。通过对 GMS 这套软件的初步学习,熟悉了通过钻孔数据来模拟地表以及地下的方法,并对数据结构有了大概的了解。 2:建模步骤: ①:制作包含点位点号信息的电子底图。 对原始数据(马角坝地区)截图 (得到包含所有50 个点位的矩形图幅)。 使用Photoshop软件。对照实习时候的地质图人工添加上50 个点(黑色,直径3 毫米), 并注记点位(格式:D001)。 由于点位多分布在地层界线上,当使用钻孔时导致一边的数据丢失,所以人为在地图上选取了若干辅助点。使用蓝色点和注记R1,R2…表示。共分为两块:1, 关山附近的上更新统,R1-R8; 2,白鹤土区域的上更新统,R9-R13 如图1 所示: 图 1 电子底图的设计 ②:钻孔数据结构的设计 本次实习地层年代从新到老如下表所示(注:为方便把数字上下标均写为正常状态) 一个组用一种色调,一个组下的各个段通过颜色的深浅来区别,颜色越深越老。 (如表一所示) 表一: 序号 地层名称 代号 厚度 填充颜色 Horizon ID 1 上更新统冲积层 Q3al >8m 淡黄色 16 2 下三叠统嘉陵江组上段 T1j3 104m 浅绿色 15 3 下三叠统嘉陵江组中段 T1j2 104m 绿色 14 4 下三叠统嘉陵江组下段 T1j1 >40m 深绿色 13 5 下三叠统飞仙关组上段 T1f2 >130m 暗棕色 12 6 下三叠统飞仙关组下段 T1f1 深棕色 11 7 上二叠统吴家坪组 P3w >10m 紫红色 10 8 中二叠统栖霞组 P2q >35m 蓝紫色 9 9 上石炭统—下二叠统黄龙组 C2-P1h 160m 淡蓝色 8 10 下—上石炭统总长沟组 C1-2z 160m 蓝色 7 11 上泥盆统茅坝组 D3m 70m 棕蓝色 6 12 上泥盆统沙窝子组上段 D3s3 126~144m 浅...
