GPPROEX基础实践课程第07章：显示图片

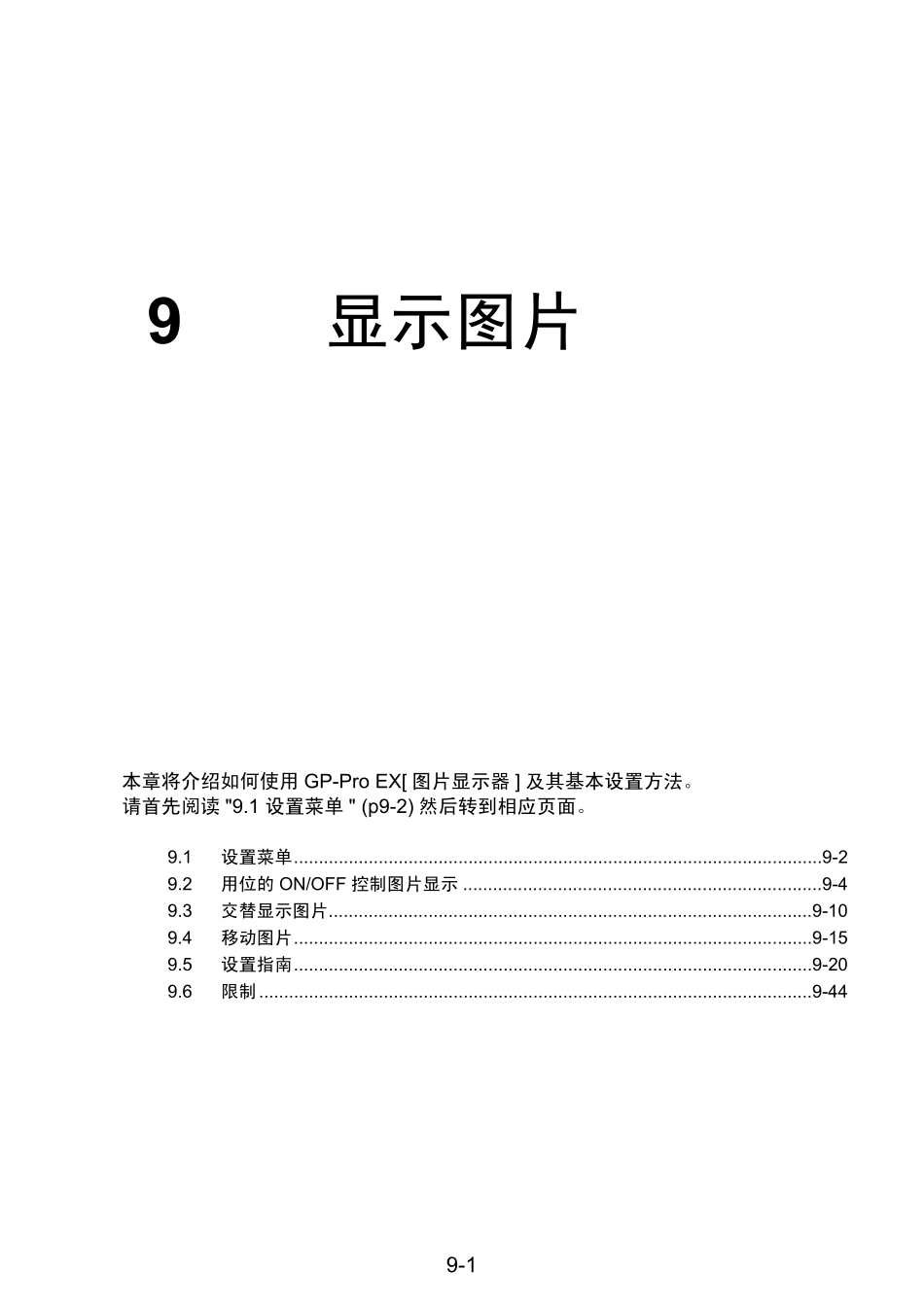

9-19显示图片本章将介绍如何使用GP-Pro EX[ 图片显示器] 及其基本设置方法。 请首先阅读 "9.1 设置菜单 " (p9-2) 然后转到相应页面。9.1设置菜单..........................................................................................................9-29.2用位的 ON/OFF 控制图片显示........................................................................9-49.3交替显示图片.................................................................................................9-109.4移动图片........................................................................................................9-159.5设置指南........................................................................................................9-209.6限制...............................................................................................................9-44设置菜单GP-Pro EX 参考手册9-29.1设置菜单用位的ON/OFF 控制图片显示对应于位的状态显示或隐藏图片。)设置步骤 (p9-5))简介 (p9-4)交替显示图片根据字地址的内容选择要显示的图片。)设置步骤 (p9-10))简介 (p9-10)B1RUNM100 : OFFM100 : ONM100 : OFFB1B1RUNRUNB10䇗⫼⼎ⱘ⬏䴶DŽ⏙䰸䇗⫼ⱘ⬏䴶DŽⲥԡ㕂ON...ⲥԡ㕂OFF...B12B13B10B11D100䇗⫼⼎⬏䴶Ёⱘ⠛DŽⱘ⼎⬏䴶设置菜单GP-Pro EX 参考手册9-3移动图片在字地址给出的位置上显示图片。)设置步骤 (p9-15))简介 (p9-15)˄ԡ㕂˅ӏ⿏ǃ⼎Ͼ⠛DŽB10D101D100ԡ㕂 (X)ԡ㕂 (Y)用位的ON/OFF 控制图片显示GP-Pro EX 参考手册9-49.2用位的ON/OFF 控制图片显示9.2.1简介您可以根据指定位地址的状态，调用和显示来自其他画面的图片或已注册的图片。在下面的例子中，由于位地址M100 的状态发生了变化，基本画面10( 包含一个红色的矩形 ) 将在基本画面1 的文本上方显示或消失。B1RUNM100 : OFFM100 : ONM100 : OFFB1B1RUNRUNB10䇗⫼⼎ⱘ⬏䴶DŽ⏙䰸䇗⫼ⱘ⬏䴶DŽⲥԡ㕂ON...ⲥԡ㕂OFF...用位的ON/OFF 控制图片显示GP-Pro EX 参考手册9-59.2.2设置步骤1 在基本画面1 中，如下所示绘制矩形和文本。2 在[ 画面(S)] 菜单中，点击[ 新建画面(N)] 命...
