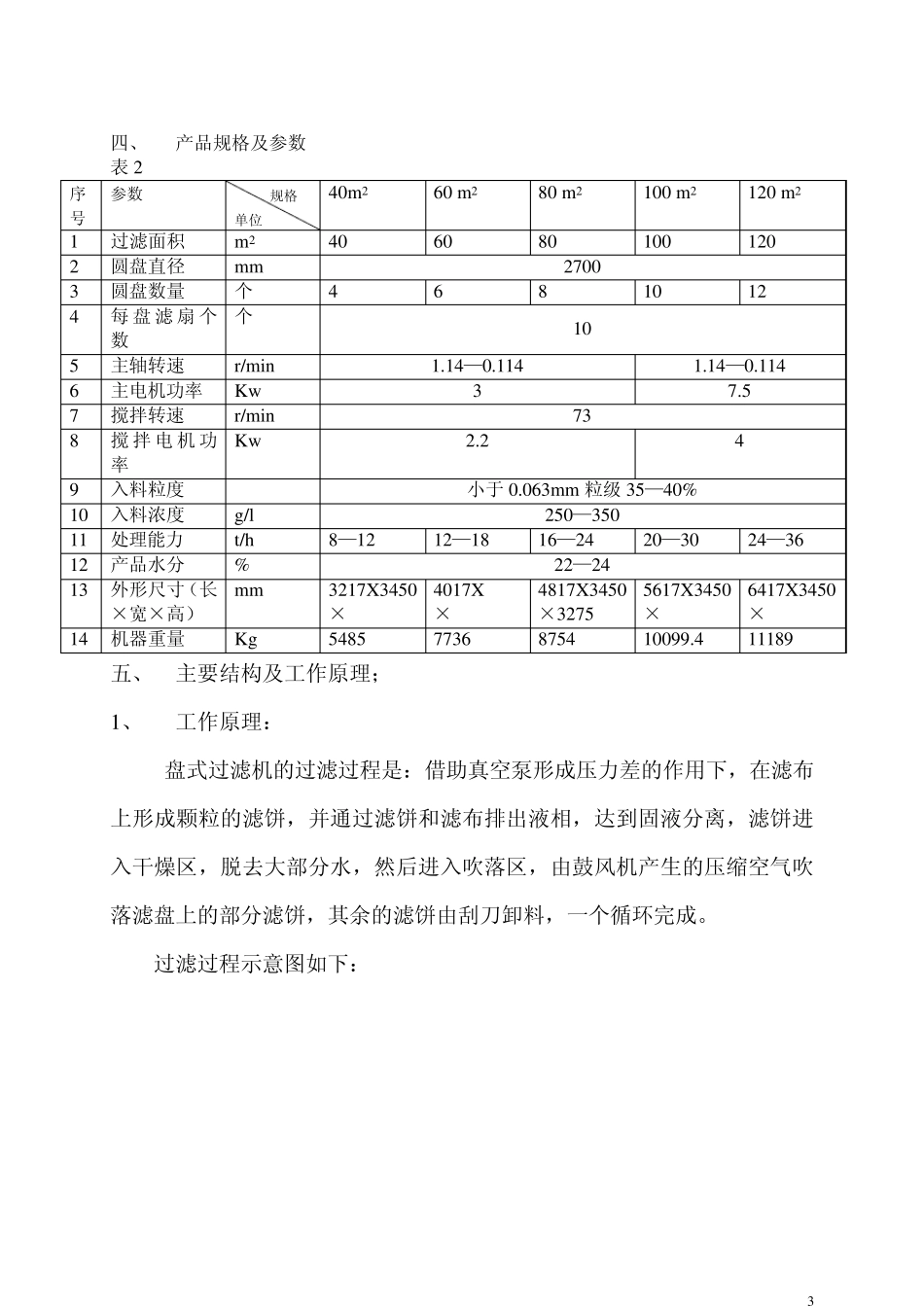

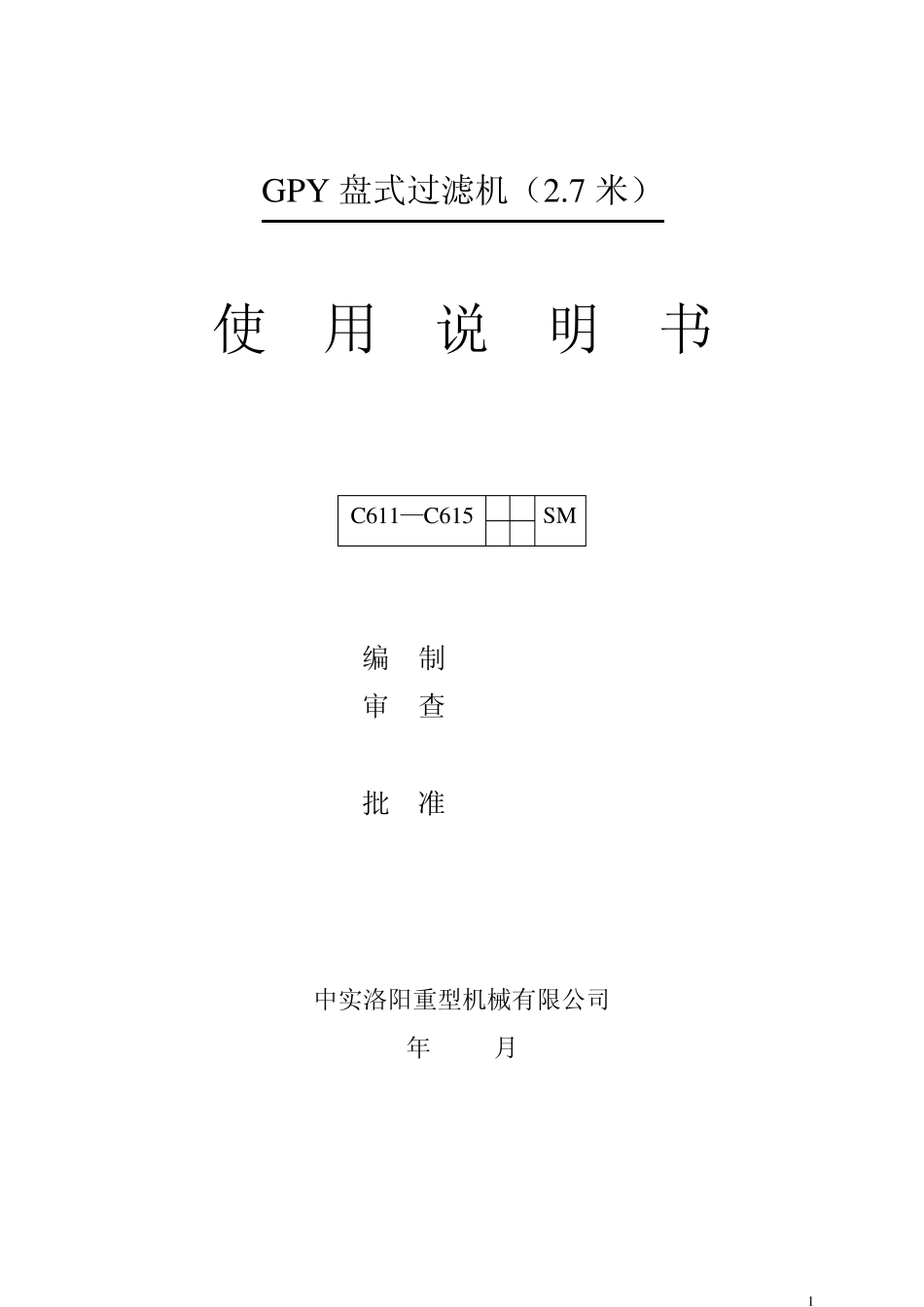

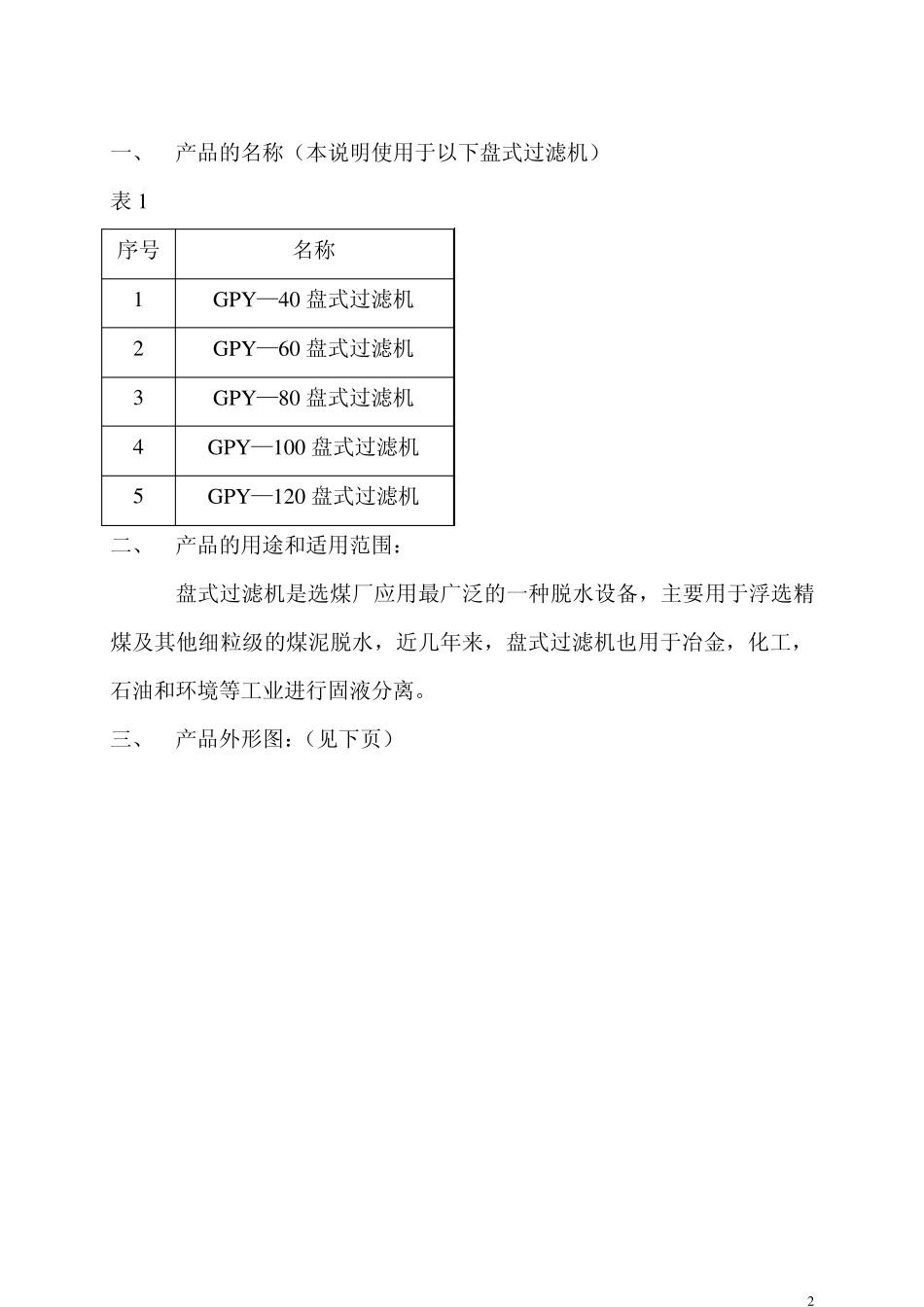

1 GPY 盘式过滤机（2.7 米） 使 用 说 明 书 C611—C615 SM 编 制 审 查 批 准 中实洛阳重型机械有限公司 年 月 2 一、 产品的名称（本说明使用于以下盘式过滤机） 表1 序号 名称 1 GPY —40 盘式过滤机 2 GPY —60 盘式过滤机 3 GPY —80 盘式过滤机 4 GPY —100 盘式过滤机 5 GPY —120 盘式过滤机 二、 产品的用途和适用范围： 盘式过滤机是选煤厂应用最广泛的一种脱水设备，主要用于浮选精煤及其他细粒级的煤泥脱水，近几年来，盘式过滤机也用于冶金，化工，石油和环境等工业进行固液分离。 三、 产品外形图：（见下页） 3 四、 产品规格及参数 表2 序号 参数 规格 单位 40m2 60 m2 80 m2 100 m2 120 m2 1 过滤面积 m2 40 60 80 100 120 2 圆盘直径 mm 2700 3 圆盘数量 个 4 6 8 10 12 4 每盘滤扇个数 个 10 5 主轴转速 r/min 1.14—0.114 1.14—0.114 6 主电机功率 Kw 3 7.5 7 搅拌转速 r/min 73 8 搅拌电机功率 Kw 2.2 4 9 入料粒度 小于0.063mm 粒级35—40% 10 入料浓度 g/l 250—350 11 处理能力 t/h 8—12 12—18 16—24 20—30 24—36 12 产品水分 % 22—24 13 外形尺寸（长×宽×高） mm 3217X3450×3275 4017X3450×3275 4817X3450×3275 5617X3450×3275 6417X3450×3275 14 机器重量 Kg 5485 7736 8754 10099.4 11189 五、 主要结构及工作原理； 1、 工作原理： 盘式过滤机的过滤过程是：借助真空泵形成压力差的作用下，在滤布上形成颗粒的滤饼，并通过滤饼和滤布排出液相，达到固液分离，滤饼进入干燥区，脱去大部分水，然后进入吹落区，由鼓风机产生的压缩空气吹落滤盘上的部分滤饼，其余的滤饼由刮刀卸料，一个循环完成。 过滤过程示意图如下： 4 Ⅰ—过滤区 Ⅱ—脱水区 Ⅲ—吹风区 Ⅳ—过渡区 2、 主要结构 GPY 40～120 盘式过滤机的结构图见图 3 其主要结构分为：槽体、中心轴、主传动装置、扇形板、分配头、搅拌器、搅拌器传动、刮刀装置，清洗装置，瞬时吹风系统等几部分。 （1） 槽体： 5 槽体由钢板焊成，用于储放过滤的悬浮液，同时又是过滤机的基体，中心轴，刮刀装置，清洗管等安装在槽体上。 槽体上有溢流槽，当给入过滤机的悬浮液过多时，便从溢流槽排出。 槽体上有排放管，当过滤机停止工作时，遗留于槽体中的悬浮液由排放管排出。 ...
