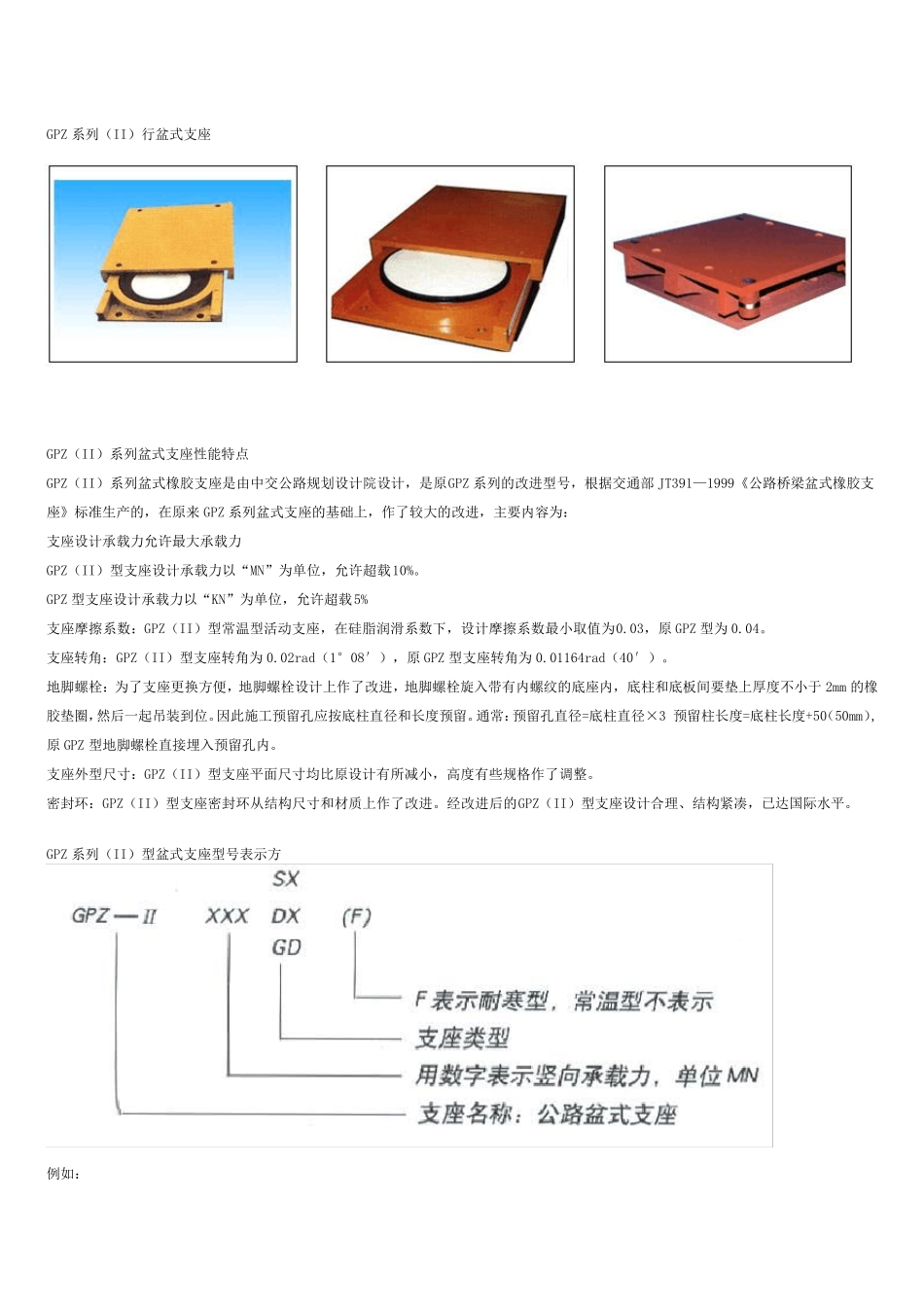

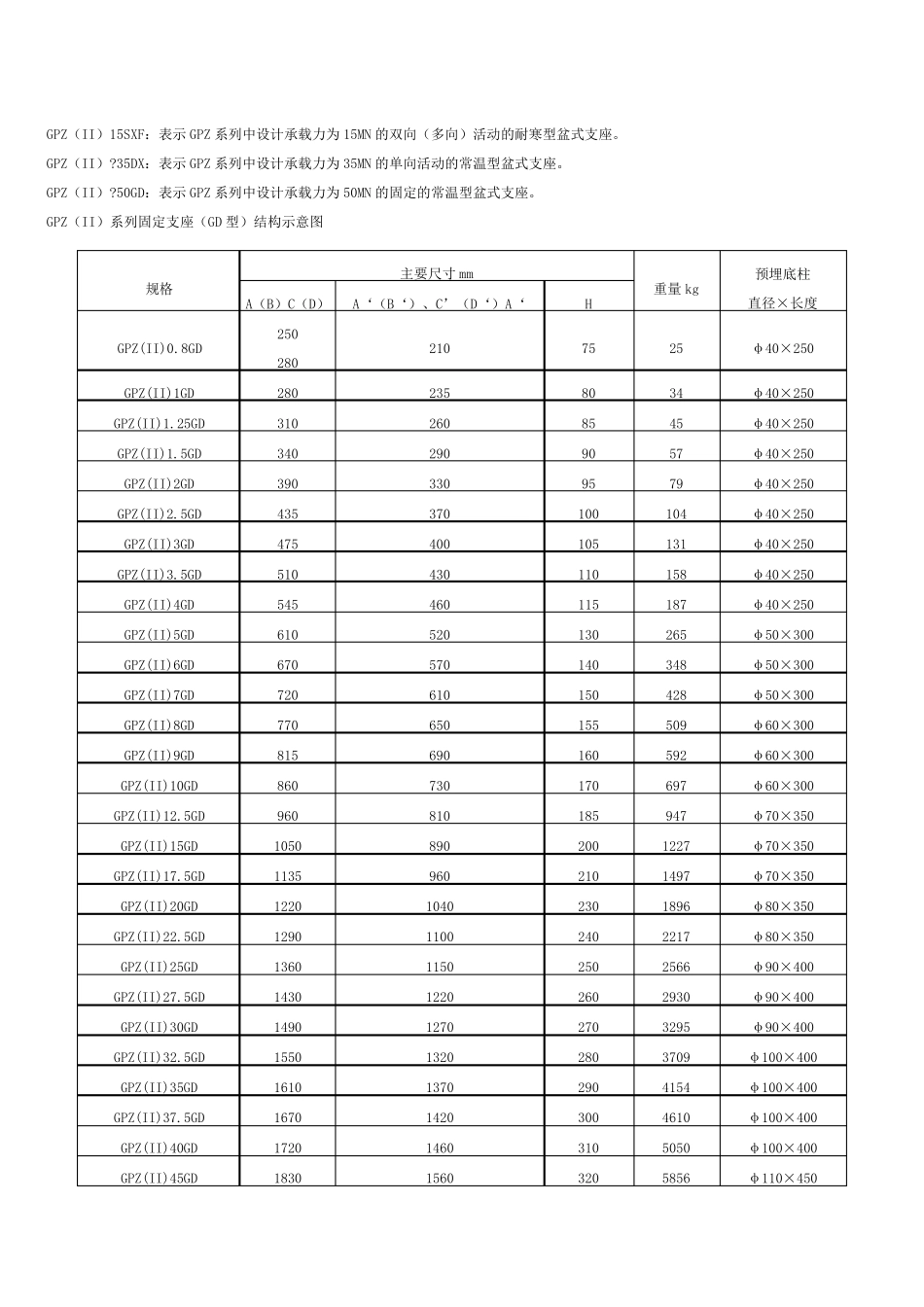

GPZ 系列(II)行盆式支座 GPZ(II)系列盆式支座性能特点 GPZ(II)系列盆式橡胶支座是由中交公路规划设计院设计,是原GPZ 系列的改进型号,根据交通部JT391—1999《公路桥梁盆式橡胶支座》标准生产的,在原来GPZ 系列盆式支座的基础上,作了较大的改进,主要内容为: 支座设计承载力允许最大承载力 GPZ(II)型支座设计承载力以“MN”为单位,允许超载10%。 GPZ 型支座设计承载力以“KN”为单位,允许超载5% 支座摩擦系数:GPZ(II)型常温型活动支座,在硅脂润滑系数下,设计摩擦系数最小取值为0.03,原GPZ 型为0.04。 支座转角:GPZ(II)型支座转角为0.02rad(1°08′),原GPZ 型支座转角为0.01164rad(40′)。 地脚螺栓:为了支座更换方便,地脚螺栓设计上作了改进,地脚螺栓旋入带有内螺纹的底座内,底柱和底板间要垫上厚度不小于 2mm 的橡胶垫圈,然后一起吊装到位。因此施工预留孔应按底柱直径和长度预留。通常:预留孔直径=底柱直径×3 预留柱长度=底柱长度+50(50mm), 原GPZ 型地脚螺栓直接埋入预留孔内。 支座外型尺寸:GPZ(II)型支座平面尺寸均比原设计有所减小,高度有些规格作了调整。 密封环:GPZ(II)型支座密封环从结构尺寸和材质 上作了改进。经 改进后的GPZ(II)型支座设计合 理 、 结构紧 凑 ,已 达 国 际 水 平。 GPZ 系列(II)型盆式支座型号表 示 方 例 如 : GPZ(II)15SXF:表示GPZ 系列中设计承载力为15MN 的双向(多向)活动的耐寒型盆式支座。 GPZ(II)?35DX:表示GPZ 系列中设计承载力为35MN 的单向活动的常温型盆式支座。 GPZ(II)?50GD:表示GPZ 系列中设计承载力为50MN 的固定的常温型盆式支座。 GPZ(II)系列固定支座(GD 型)结构示意图 规格 主要尺寸mm 重量kg 预埋底柱 直径×长度 A(B)C(D) A‘(B‘)、C’(D‘)A‘ H GPZ(II)0.8GD 250 280 210 75 25 φ40×250 GPZ(II)1GD 280 235 80 34 φ40×250 GPZ(II)1.25GD 310 260 85 45 φ40×250 GPZ(II)1.5GD 340 290 90 57 φ40×250 GPZ(II)2GD 390 330 95 79 φ40×250 GPZ(II)2.5GD 435 370 100 104 φ40×250 GPZ(II)3GD 475 400 105 131 φ40×250 GPZ(II)3.5GD 510 430 110 158 φ40×250 GPZ(II)4GD 545 460 115 187 φ40×250 GPZ(II)5GD 610 520 130 265 φ50×300 GPZ(II)6GD 670 570 140 348 ...
