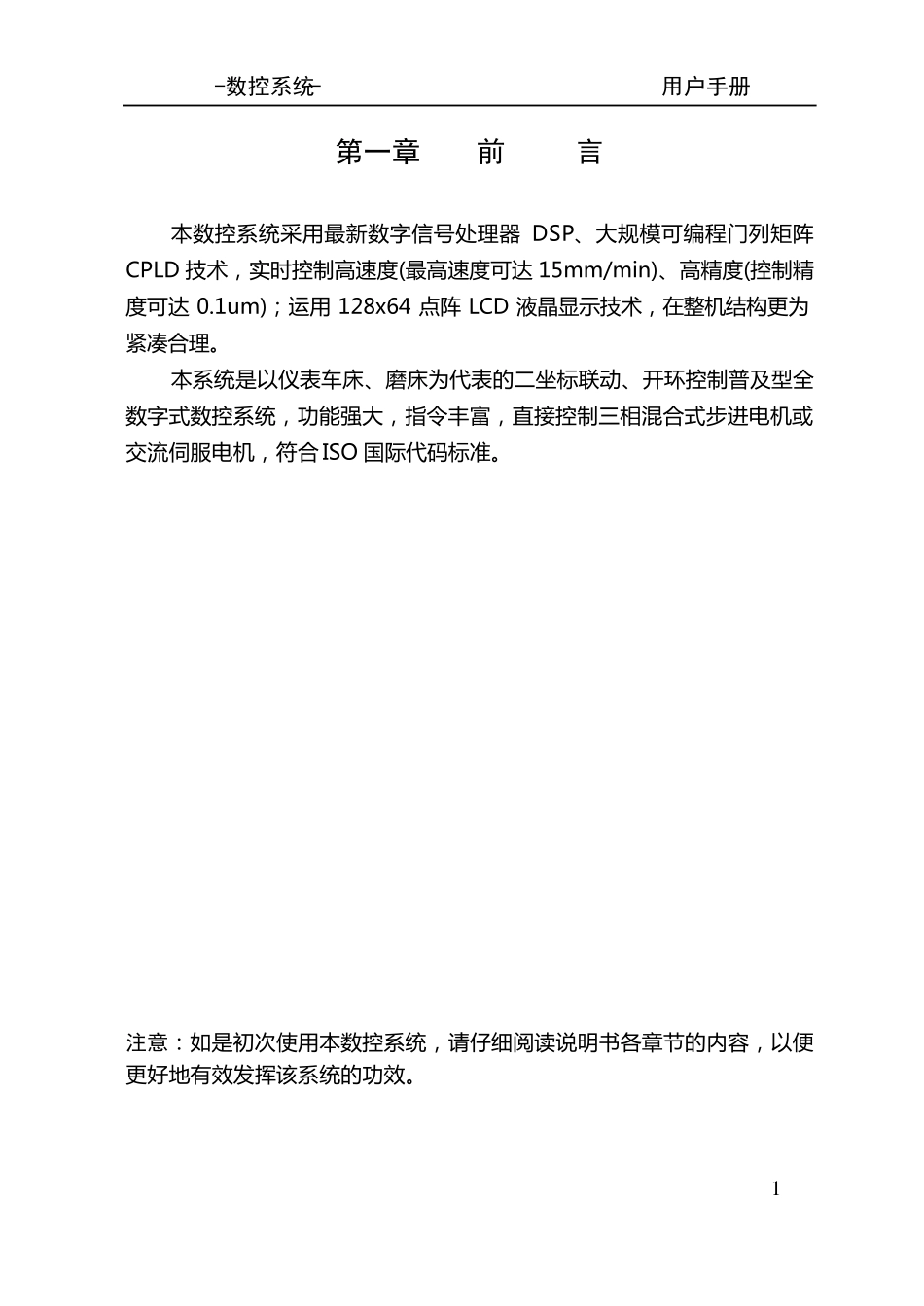

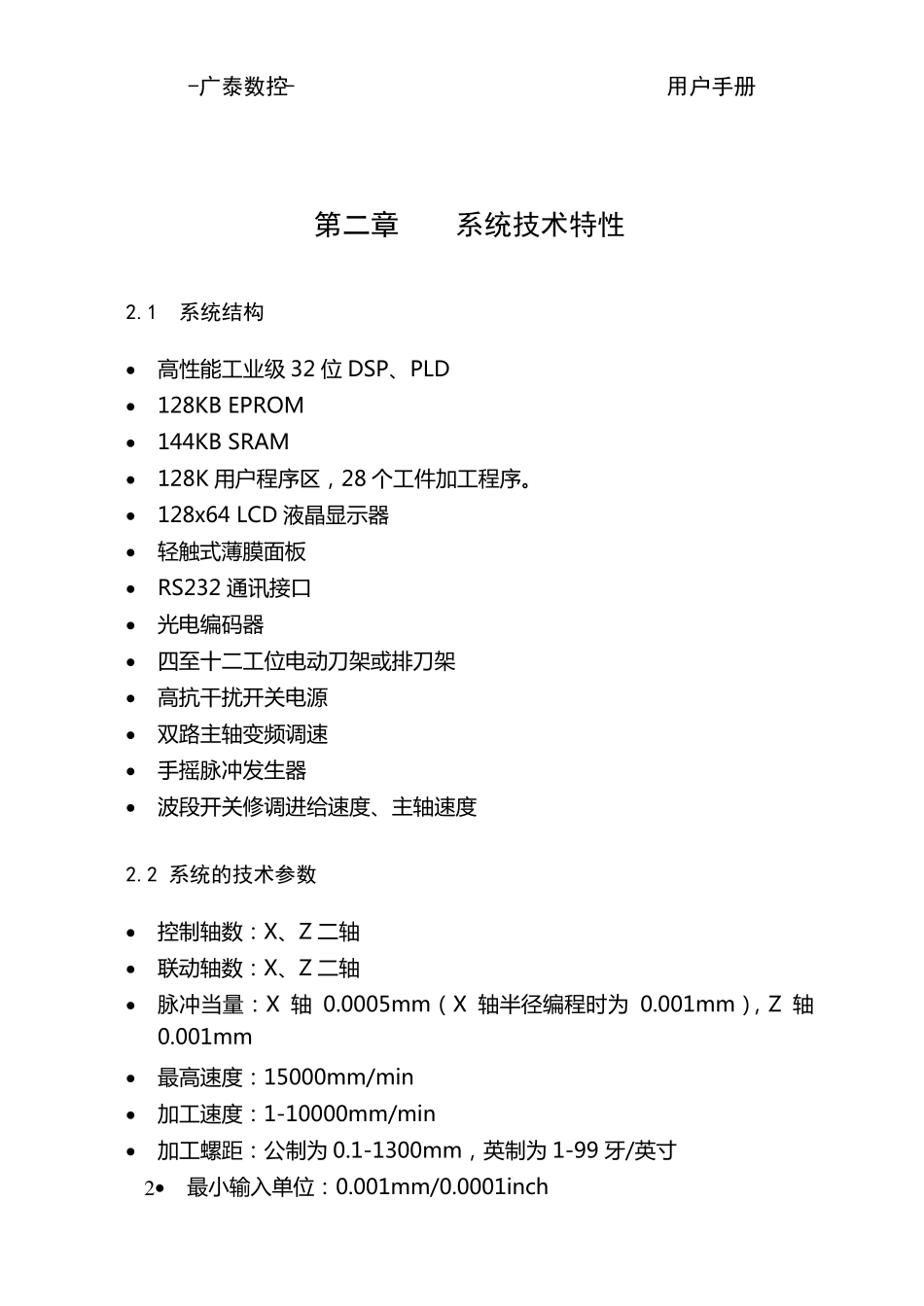

-数控系统- 用户手册 1 第一章 前 言 本 数 控 系 统 采 用 最 新 数 字 信 号 处 理 器DSP、大规模可编程门列矩阵CPLD 技术，实时控 制高速度(最 高速度可达 15mm/min)、高精度(控 制精度可达 0.1um)；运用128x64 点阵 LCD 液晶显示技术，在整机结构更为紧凑合理 。 本 系 统 是以仪表车床、磨床为代表的二坐标联动、开环控 制普及型全数 字 式数 控 系 统 ，功能强大，指令丰富，直接控 制三相混合式步进电机或交流伺服电机，符合 ISO 国际代码标准。 注意：如是初次使用 本 数 控 系 统 ，请仔细阅读说明书各章节的内容，以便更好地有效发挥该系 统 的功效。 -广泰数控- 用户手册 2 第二章 系统技术特性 2.1 系统结构 • 高 性 能 工 业 级 32 位 DSP、PLD • 128KB EPROM • 144KB SRAM • 128K 用户程序区，28 个工 件加工 程序。 • 128x64 LCD 液晶显示器 • 轻触式薄膜面板 • RS232 通讯接口 • 光电编码器 • 四至十二工 位 电动刀架或排刀架 • 高 抗干扰开关电源 • 双路主轴变频调速 • 手摇脉冲发生器 • 波段开关修调进给速度、主轴速度 2.2 系统的技术参数 • 控制轴数：X、Z 二轴 • 联动轴数：X、Z 二轴 • 脉冲当量：X 轴 0.0005mm（X 轴半径编程时为 0.001mm），Z 轴0.001mm • 最高 速度：15000mm/min • 加工 速度：1-10000mm/min • 加工 螺距：公制为 0.1-1300mm，英制为 1-99 牙/英寸 • 最小输入单位 ：0.001mm/0.0001inch -数控系统- 用户手册 3 • 编 程 尺 寸 范 围 ： ± 7999.999mm/± 799.9999inch • 编 程 代 码 ： 符 合 ISO-840 国 际 标 准 • 编 程 坐 标 系 定 义 ： 符 合 ISO-841 国 际 标 准 • 平 均 无 故 障 时 间 (MTBF)： 大 于 5000 小 时 2.3 系统功能 • 自 诊 断 功 能 ： 每 次 开 机 或 复 位 对 DSP、CPU、存贮器、LCD、I/O 接口、参数状态、机 床坐 标 、加工程 序等进行全方位 的诊 断 ；运行中对 电源、主轴、限位 等进行实时 诊 断 。 • 强大 的编 辑系 统： 全屏幕编 辑，操作得心应手。 • 丰富的指令系 统： 多重循环、固定 循环、子程 序调用等。 • 直线插补、圆弧插补。 • 分进给、转进给。 • 公制、英制输入方式...
