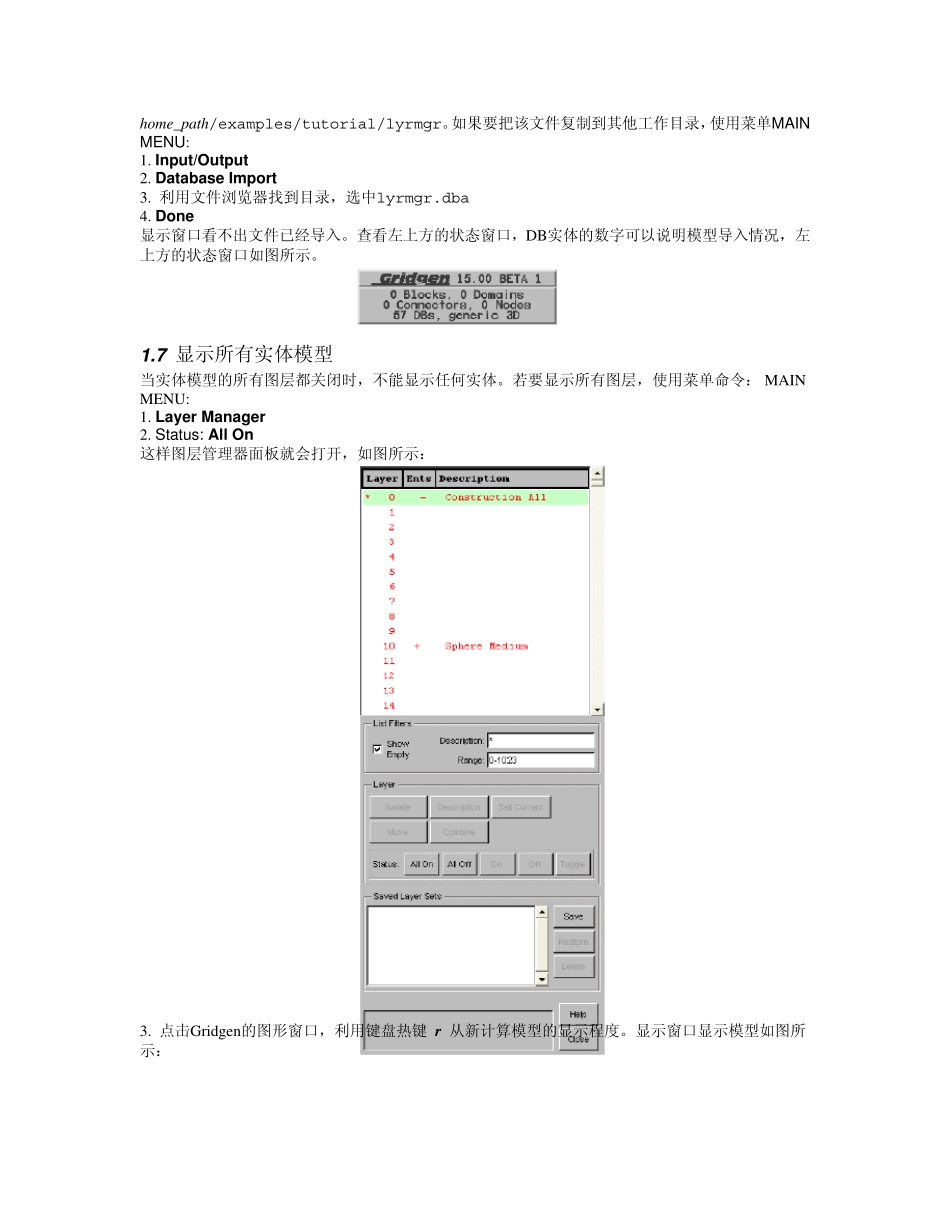

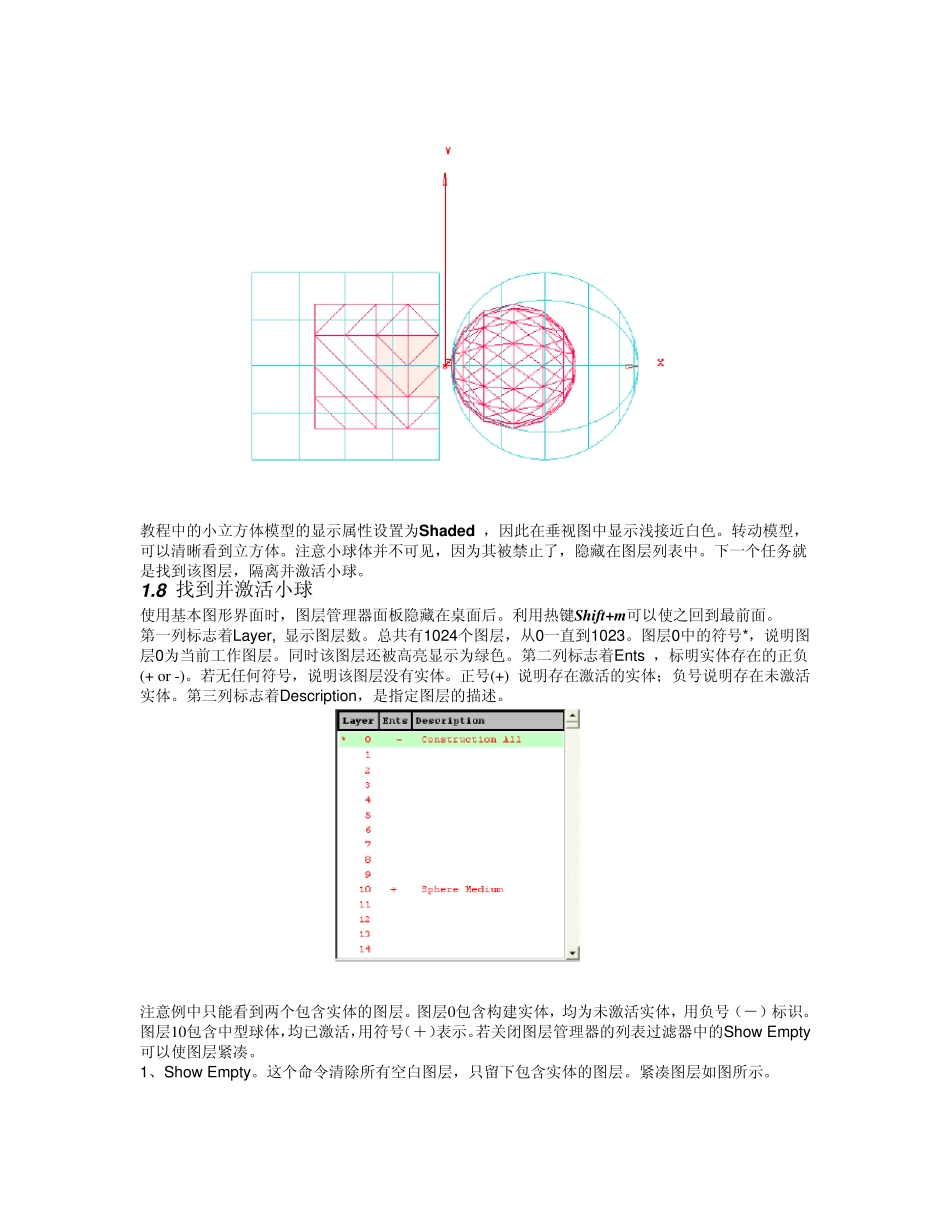

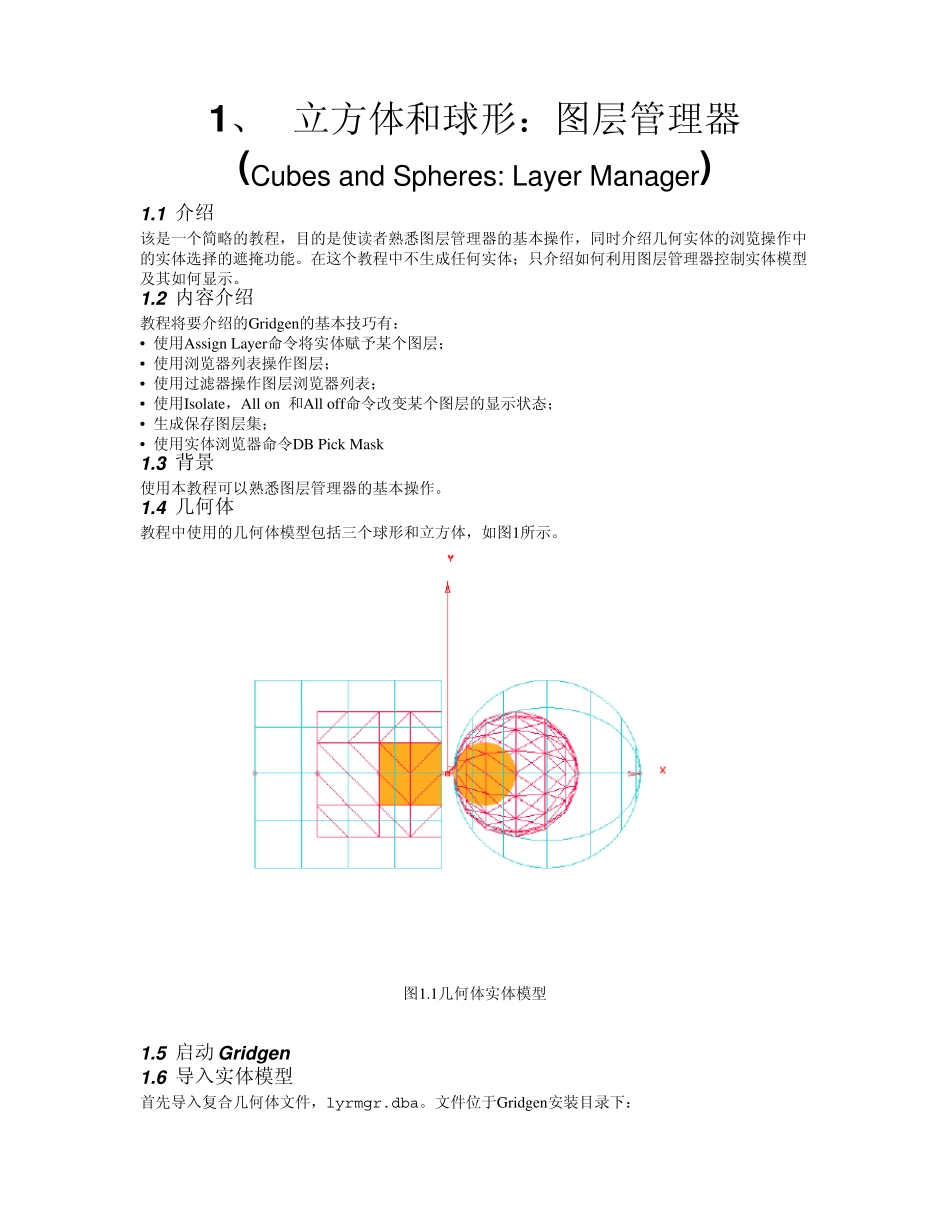

1 、 立方体和球形：图层管理器 (Cubes and Spheres: Layer Manager) 1.1 介绍 该是一个简略的教程，目的是使读者熟悉图层管理器的基本操作，同时介绍几何实体的浏览操作中的实体选择的遮掩功能。在这个教程中不生成任何实体；只介绍如何利用图层管理器控制实体模型及其如何显示。 1.2 内容介绍 教程将要介绍的Gridgen的基本技巧有： • 使用Assign Layer命令将实体赋予某个图层； • 使用浏览器列表操作图层； • 使用过滤器操作图层浏览器列表； • 使用Isolate，All on 和All off命令改变某个图层的显示状态； • 生成保存图层集； • 使用实体浏览器命令DB Pick Mask 1.3 背景 使用本教程可以熟悉图层管理器的基本操作。 1.4 几何体 教程中使用的几何体模型包括三个球形和立方体，如图1所示。 图1.1几何体实体模型 1.5 启动 Gridgen 1.6 导入实体模型 首先导入复合几何体文件，lyrmgr.dba。文件位于Gridgen安装目录下：home_path/examples/tutorial/lyrmgr。如果要把该文件复制到其他工作目录，使用菜单MAIN MENU: 1. Input/Output 2. Database Import 3. 利用文件浏览器找到目录，选中lyrmgr.dba 4. Done 显示窗口看不出文件已经导入。查看左上方的状态窗口，DB实体的数字可以说明模型导入情况，左上方的状态窗口如图所示。 1 .7 显示所有实体模型 当实体模型的所有图层都关闭时，不能显示任何实体。若要显示所有图层，使用菜单命令： MAIN MENU: 1. Layer Manager 2. Statu s: All On 这样图层管理器面板就会打开，如图所示： 3. 点击Gridgen的图形窗口，利用键盘热键 r 从新计算模型的显示程度。显示窗口显示模型如图所示： 教程中的小立方体模型的显示属性设置为Shaded ，因此在垂视图中显示浅接近白色。转动模型，可以清晰看到立方体。注意小球体并不可见，因为其被禁止了，隐藏在图层列表中。下一个任务就是找到该图层，隔离并激活小球。 1 .8 找到并激活小球 使用基本图形界面时，图层管理器面板隐藏在桌面后。利用热键Shift+m可以使之回到最前面。 第一列标志着Layer, 显示图层数。总共有1024个图层，从0一直到1023。图层0中的符号*，说明图层0为当前工作图层。同时该图层还被高亮显示为绿色。第二列标志着Ents ，标明实体存在的正负(+ or -)。若无任何符号，说明该图层没有实体。正号(+) 说明存在激活的实体；负号说明存在未激活实体。第三列...
