GST5000控制器说明书

GST5000控制器说明书_第1页
1/32
GST5000控制器说明书_第2页
2/32
GST5000控制器说明书_第3页
3/32

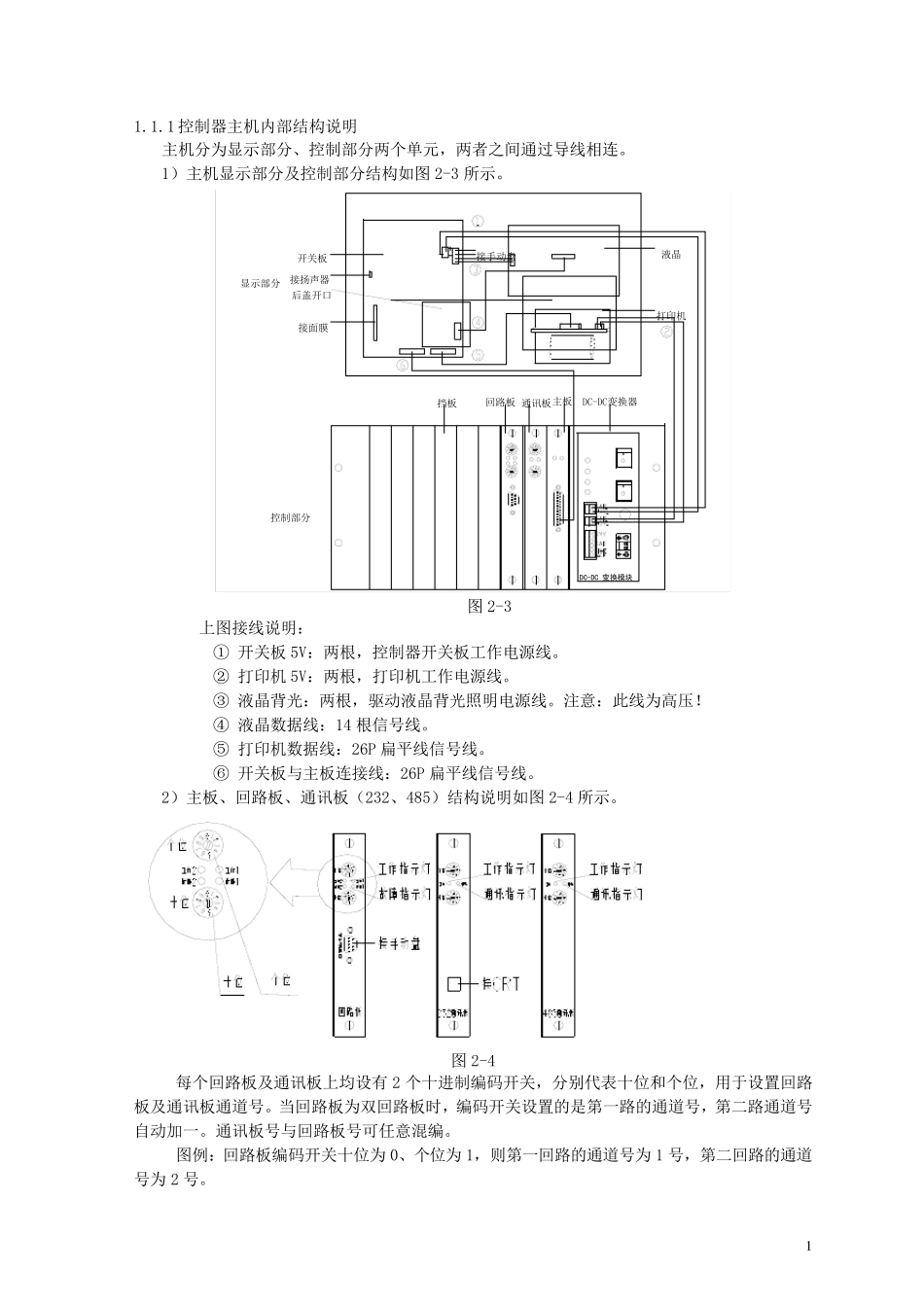

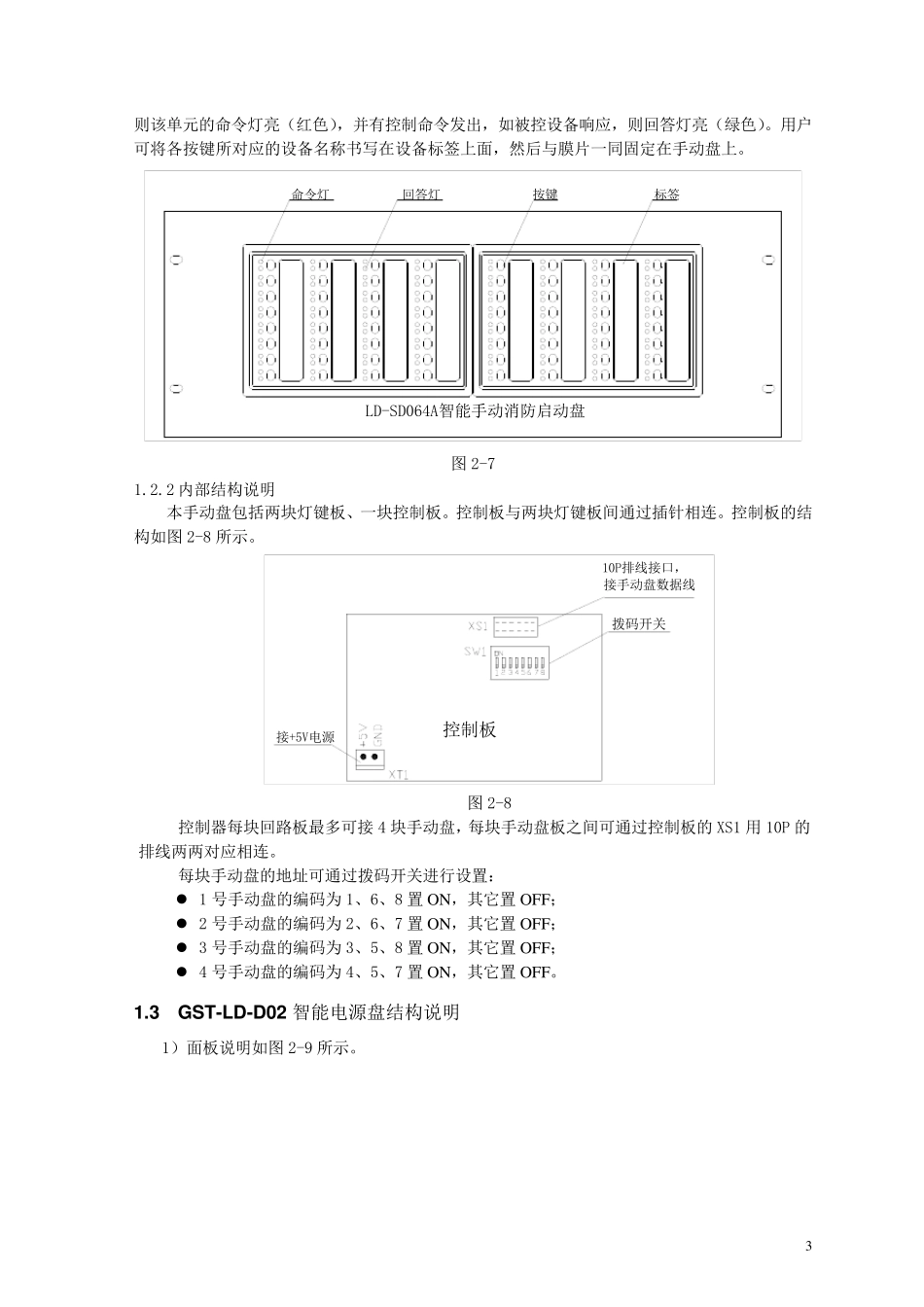

1 1.1.1 控制器主机内部结构说明 主机分为显示部分、控制部分两个单元,两者之间通过导线相连。 1)主机显示部分及控制部分结构如图2-3 所示。 液晶打印机控制部分接扬声器后盖开口接面膜开关板显示部分通讯板回路板挡板DC-DC变换器主板接手动盘DC-DC 变换模块 图2-3 上图接线说明: ① 开关板5V:两根,控制器开关板工作电源线。 ② 打印机5V:两根,打印机工作电源线。 ③ 液晶背光:两根,驱动液晶背光照明电源线。注意:此线为高压! ④ 液晶数据线:14 根信号线。 ⑤ 打印机数据线:26P 扁平线信号线。 ⑥ 开关板与主板连接线:26P 扁平线信号线。 2)主板、回路板、通讯板(232、485)结构说明如图2-4 所示。 图2-4 每个回路板及通讯板上均设有 2 个十进制编码开关,分别代表十位和个位,用于设置回路板及通讯板通道号。当回路板为双回路板时,编码开关设置的是第一路的通道号,第二路通道号自动加一。通讯板号与回路板号可任意混编。 图例:回路板编码开关十位为0、个位为1,则第一回路的通道号为1 号,第二回路的通道号为2 号。 2 3)DC-DC 变换模块结构如图2-5 所示。 显示板5V通讯5V主电24V指示灯通讯5V指示灯工作开关工作主5V24V主电5V指示灯工作指示灯GND124V+5V1+5V1BAT打印机控制板5VGND1备电开关DC-DC CONVERTORACFBAT2地线+24V主电检测备电检测备电端子GND1+5V2GND2+5V1GND124VGNDACF母板XP3BAF备电保险图2-5 4)控制器母板结构说明如图2-6 所示。 通道槽并行数据总线并行数据总线信号总线 图2-6 母板安装在主机控制部分的底部,通过端子与DC-DC 变换模块相连。母板上有十个通道插槽,可分别插主板、回路板、通讯板。本控制器最多可扩展为两个母板箱。 并行数据总线:用于系统的扩展 通道槽:插主板、回路板、通讯板 XP3:与DC-DC 变换模块相连 ZAn、ZBn(n=1~20):1~10 通道的信号总线端子 注意:当 D C -D C 变换模块的开关关闭时,总线控制24V 并未关断,如需插拔主机箱内的线路板,请务必先关闭主、备电电源。 1.2 LD-SD064A 智能手动消防启动盘结构说明 1.2.1 面板结构说明 LD-SD064A 智能手动消防启动盘由两块32 路手动盘构成,见图2-7。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中,按键为启/停控制键,如按下某一单元的控制键, 3 则该单元的命令灯亮(红色),并有控制命令发出,如被控设备响应,则回答灯亮(绿色)。用户...
