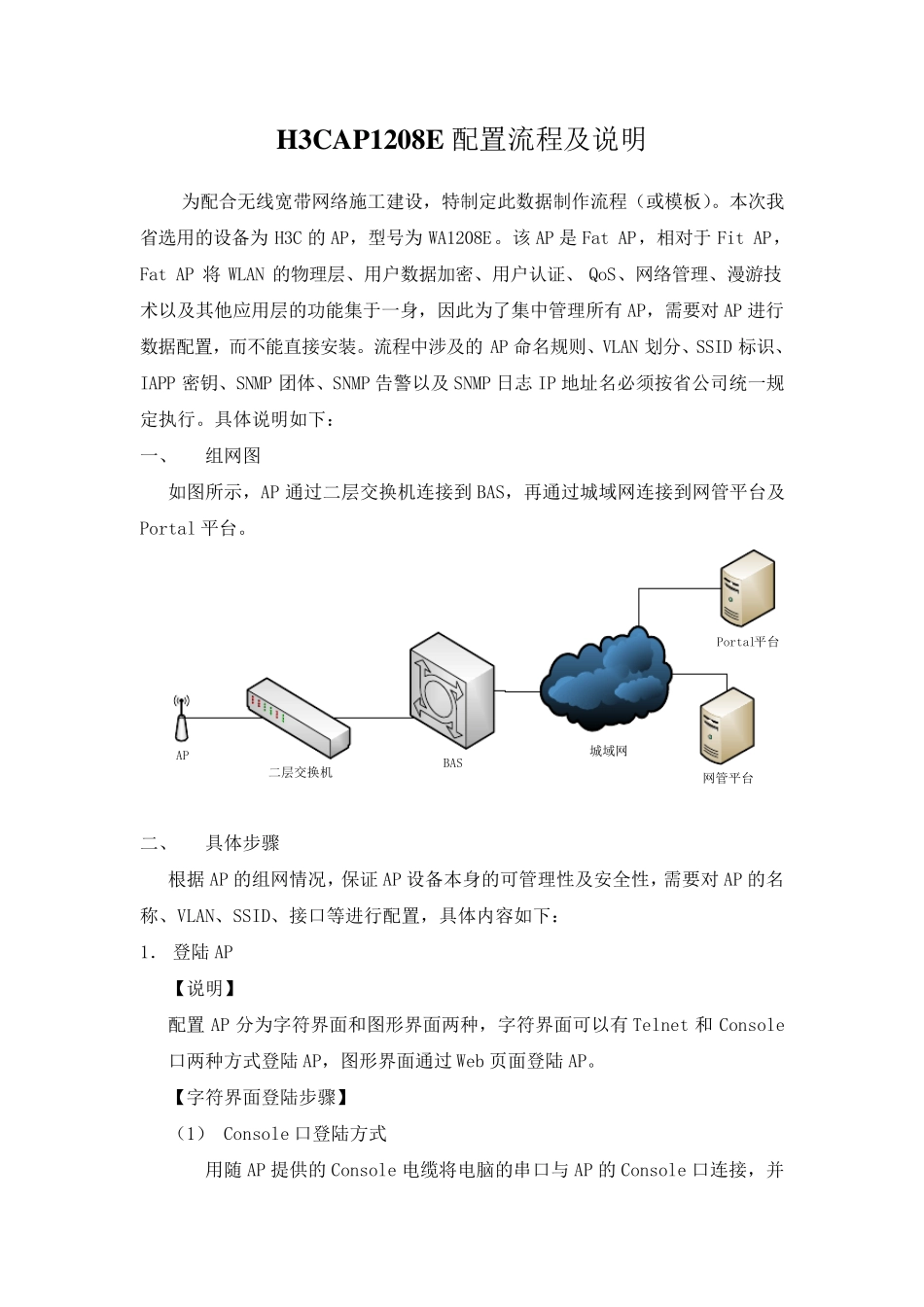

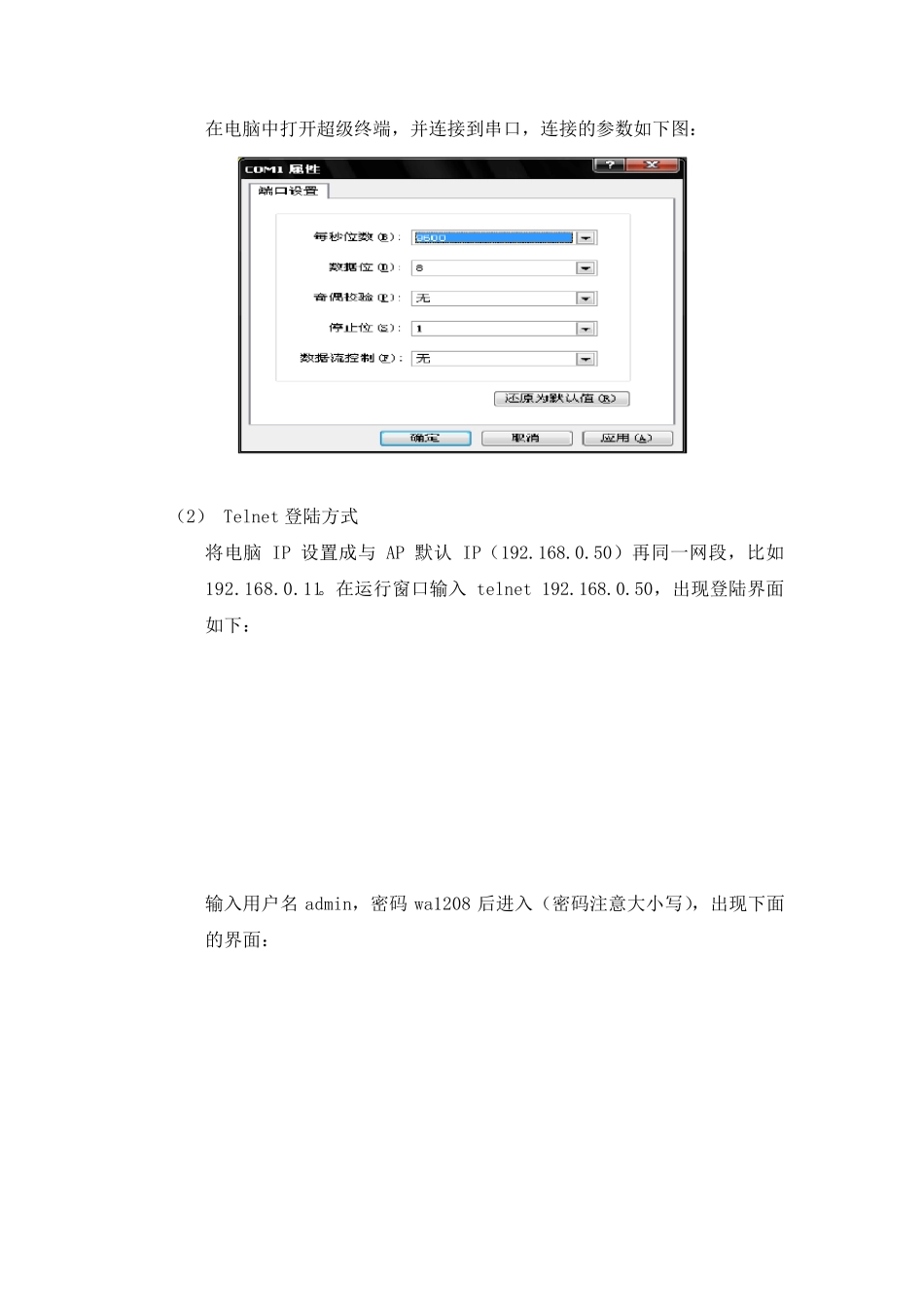

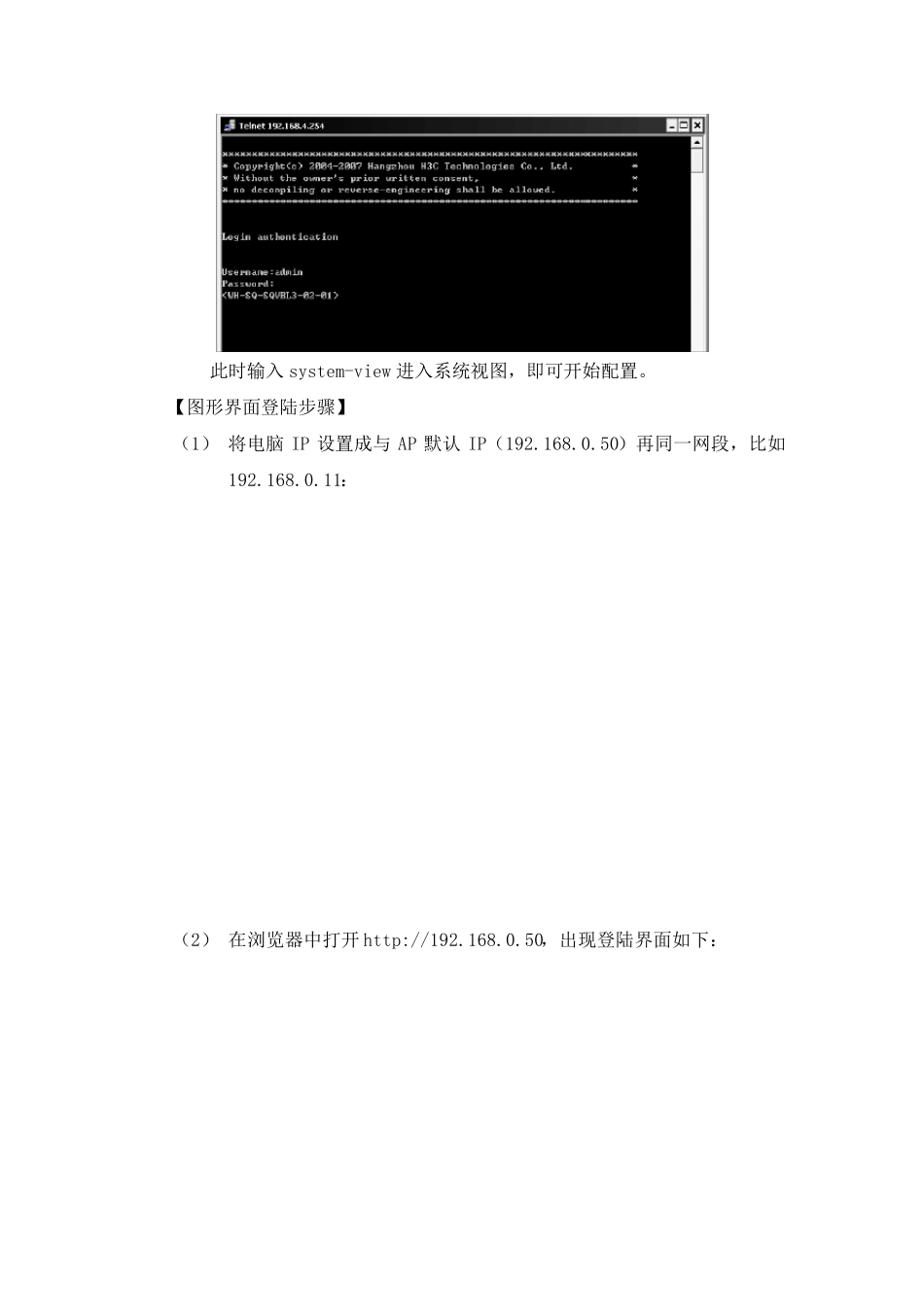

H3CAP1208E 配置流程及说明 为配合无线宽带网络施工建设，特制定此数据制作流程（或模板）。本次我省选用的设备为H3C 的AP，型号为WA1208E。该AP 是Fat AP，相对于Fit AP， Fat AP 将WLAN 的物理层、用户数据加密、用户认证、 QoS、网络管理、漫游技术以及其他应用层的功能集于一身，因此为了集中管理所有 AP，需要对AP 进行数据配置，而不能直接安装。流程中涉及的AP 命名规则、VLAN 划分、SSID 标识、IAPP 密钥、SNMP 团体、SNMP 告警以及SNMP 日志 IP 地址名必须按省公司统一规定执行。具体说明如下： 一、 组网图 如图所示，AP 通过二层交换机连接到 BAS，再通过城域网连接到网管平台及Portal 平台。 网管平台Portal平台BAS二层交换机城域网AP 二、 具体步骤 根据AP 的组网情况，保证 AP 设备本身的可管理性及安全性，需要对AP 的名称、VLAN、SSID、接口等进行配置，具体内容如下： 1． 登陆AP 【说明】 配置AP 分为字符界面和图形界面两种，字符界面可以有 Telnet 和Console口两种方式 登陆AP，图形界面通过 Web 页 面登陆AP。 【字符界面登陆步骤】 （1） Console 口登陆方式 用随 AP 提 供 的Console 电 缆 将电 脑 的串 口与 AP 的Console 口连接，并 在电脑中打开超级终端，并连接到串口，连接的参数如下图： （2） Telnet 登陆方式 将电脑IP 设置成与AP 默认IP（192.168.0.50）再同一网段，比如192.168.0.11。在运行窗口输入 telnet 192.168.0.50，出现登陆界面如下： 输入用户名 admin，密码 wa1208 后进入（密码注意大小写），出现下面的界面： 此时输入system-view 进入系统视图，即可开始配置。 【图形界面登陆步骤】 （1） 将电脑 IP 设置成与 AP 默认 IP（192.168.0.50）再同一网段，比如192.168.0.11： （2） 在浏览器中打开http://192.168.0.50，出现登陆界面如下： （3） 输入用户名admin，密码wa1208 后进入（密码注意大小写），出现下面的界面： 2． 还原初始状态 如果 AP 已经创建过其它 SSID 或管理 VLAN 可在 TELNET 或超级终端中执行以下命令 AP 重启后将还原到出厂状态 3． 导入配置文件 （1） 交换机数据配置 数据维护人员在交换机上为AP 配置VLAN15（管理）、VLAN1001～1050（业务）。为保证管理VLAN 和业务VLAN 同时从以太网口传出，需要将以太网口的链路设为TRUNK 方式，并允许管理VLAN 和业...
