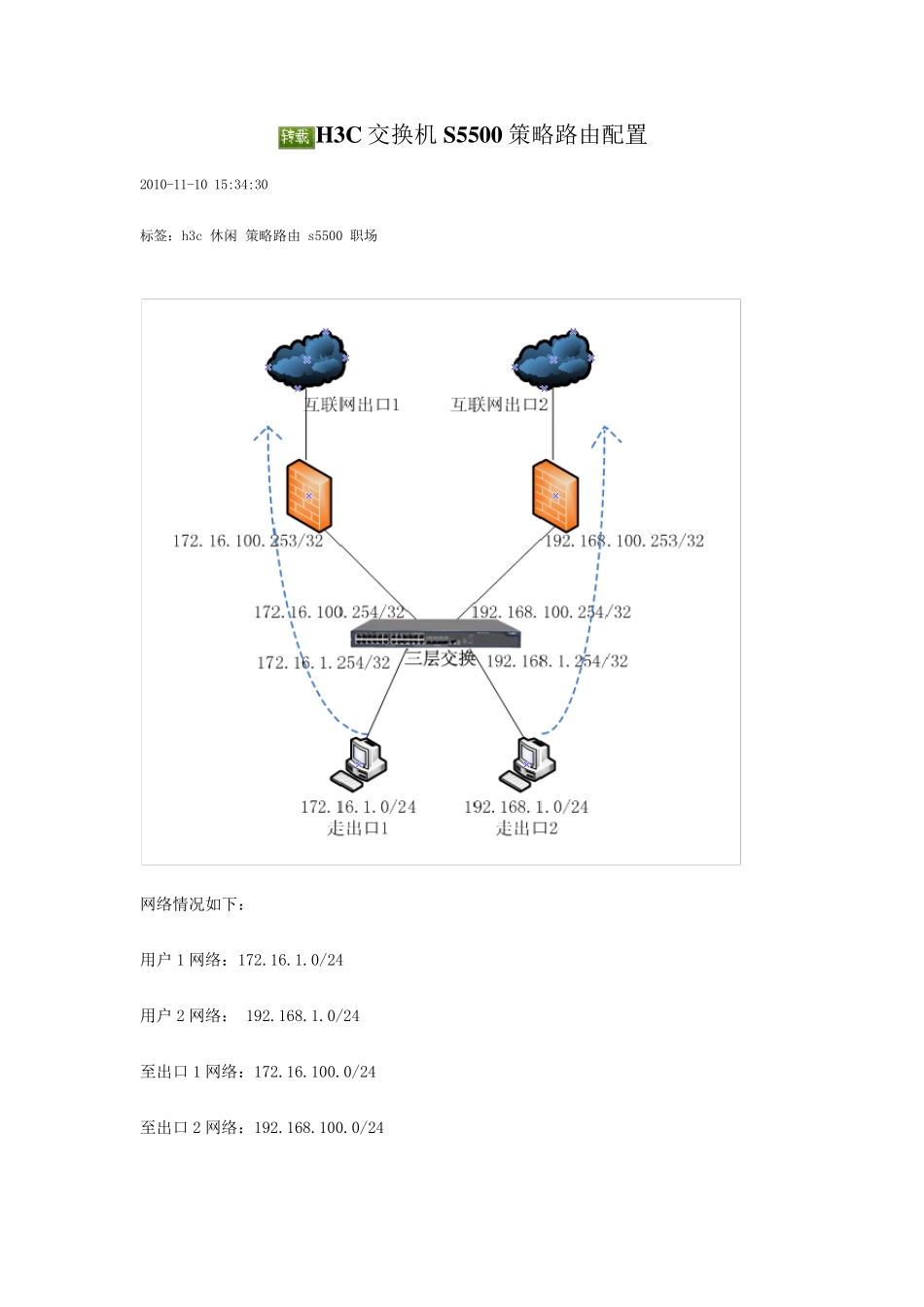

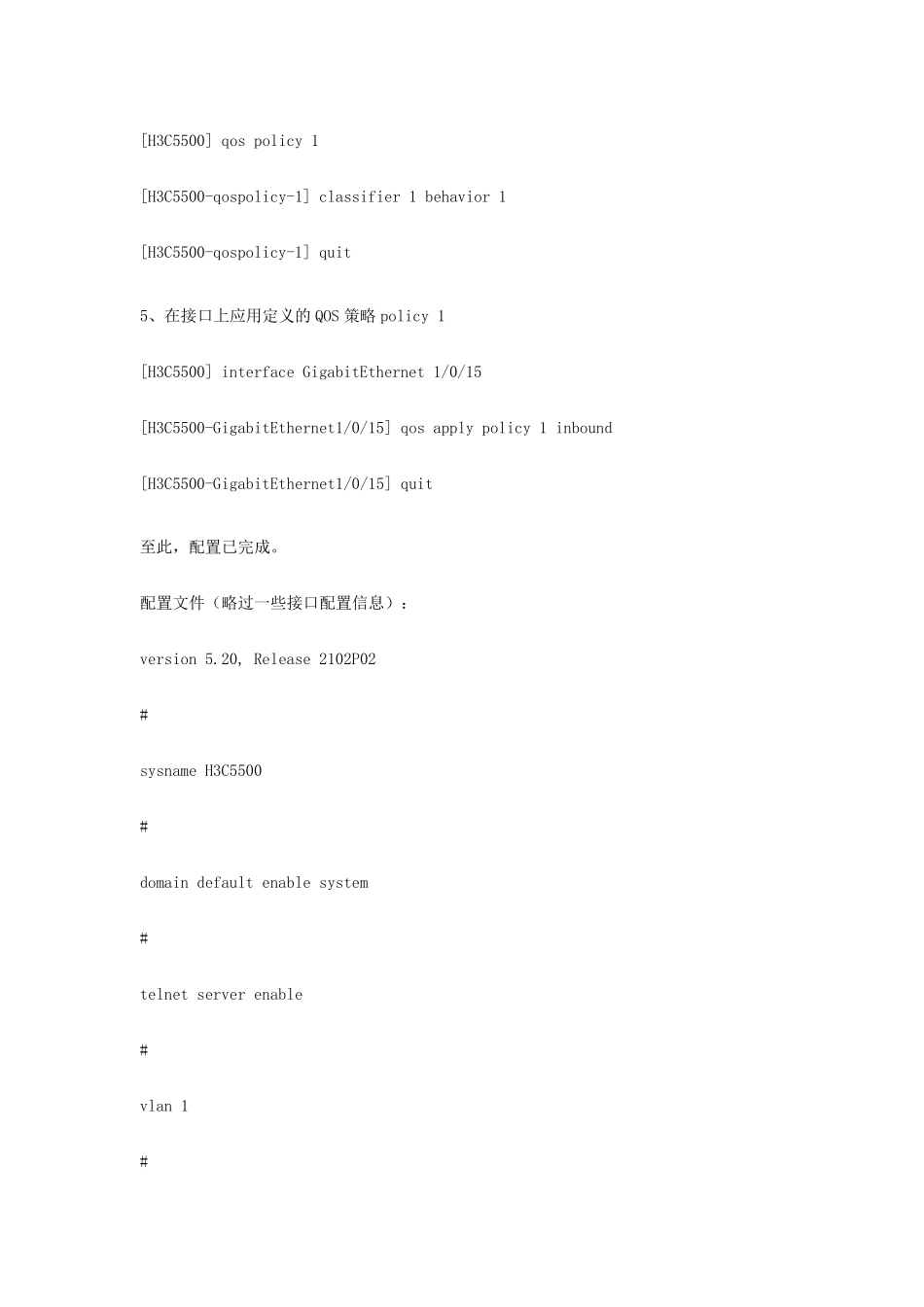

H3C 交换机S5500 策略路由配置 2010-11-10 15:34:30 标签:h3c 休闲 策略路由 s5500 职场 网络情况如下: 用户 1 网络:172.16.1.0/24 用户 2 网络: 192.168.1.0/24 至出口 1 网络:172.16.100.0/24 至出口 2 网络:192.168.100.0/24 实现功能:用户1 通过互联网出口1,用户2 通过互联网出口2。 功能实现:在三层交换台机上配置默认路由,将数据包丢向192.168.100.253,再利用策略路由,凡是用户2 网络IP192.168.1.0/24 的地址都丢向172.16.100.253。 配置步骤: 说明:这里接口的配置等操作略。 1、首先建立默认路由,将所有的数据包都丢往出口2 的下一节点 192.168.100.253 [H3C5500] ip route-static 0.0.0.0 0.0.0.0 192.168.100.253 2、配置流分类 1,对象为 172.16.1.0/24 的数据 [H3C5500]acl number 3001 [H3C5500-acl-adv-3001] rule 0 permit ip source 172.16.1.0 0.0.0.255 [H3C5500] quit [H3C5500] traffic classifier 1 [H3C5500-classifier-1] if-match acl 3001 [H3C5500-classifier-1] quit 3、配置刚才定义的流分类的行为,定义如果匹配就下一跳至出口1 即 172.16.100.253 [H3C5500] traffic behavior 1 [H3C5500-behavior-1] redirect next-hop 172.16.100.253 [H3C5500-behavior-1] quit 4、将刚才设置的应用至 QOS 策略中,定义 policy 1 [H3C5500] qos policy 1 [H3C5500-qospolicy-1] classifier 1 behavior 1 [H3C5500-qospolicy-1] quit 5、在接口上应用定义的 QOS 策略 policy 1 [H3C5500] interface GigabitEthernet 1/0/15 [H3C5500-GigabitEthernet1/0/15] qos apply policy 1 inbound [H3C5500-GigabitEthernet1/0/15] quit 至此,配置已完成。 配置文件(略过一些接口配置信息): version 5.20, Release 2102P02 # sysname H3C5500 # domain default enable system # telnet server enable # vlan 1 # vlan 100 to 103 # traffic classifier 1 operator and if-match acl 3001 # traffic behavior 1 redirect next-hop 172.16.100.253 # qos policy 1 classifier 1 behavior 1 # dhcp server ip-pool 1 network 192.168.1.0 mask 255.255.255.0 gateway-list 192.168.1.254 dns-list 221.228.255.1 # dhcp server ip-p...
