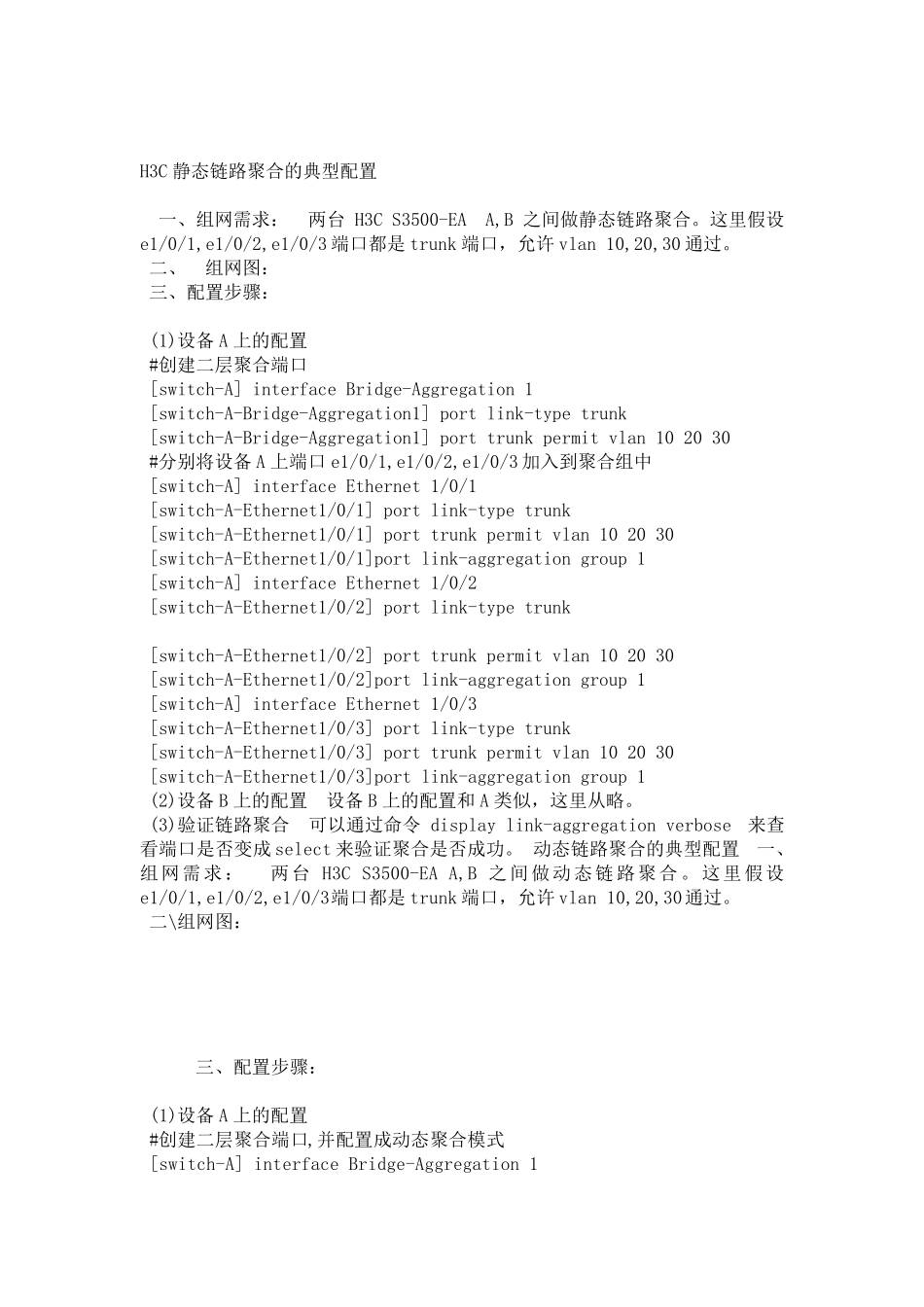

H3C静态链路聚合的典型配置VIP专享

H3C 静态链路聚合的典型配置 一、组网需求： 两台 H3C S3500-EA A,B 之间做静态链路聚合。这里假设e1/0/1,e1/0/2,e1/0/3 端口都是 trunk 端口，允许 vlan 10,20,30 通过。 二、 组网图： 三、配置步骤： (1)设备 A 上的配置 #创建二层聚合端口 [switch-A] interface Bridge-Aggregation 1 [switch-A-Bridge-Aggregation1] port link-type trunk [switch-A-Bridge-Aggregation1] port trunk permit vlan 10 20 30 #分别将设备 A 上端口 e1/0/1,e1/0/2,e1/0/3 加入到聚合组中 [switch-A] interface Ethernet 1/0/1 [switch-A-Ethernet1/0/1] port link-type trunk [switch-A-Ethernet1/0/1] port trunk permit vlan 10 20 30 [switch-A-Ethernet1/0/1]port link-aggregation group 1 [switch-A] interface Ethernet 1/0/2 [switch-A-Ethernet1/0/2] port link-type trunk [switch-A-Ethernet1/0/2] port trunk permit vlan 10 20 30 [switch-A-Ethernet1/0/2]port link-aggregation group 1 [switch-A] interface Ethernet 1/0/3 [switch-A-Ethernet1/0/3] port link-type trunk [switch-A-Ethernet1/0/3] port trunk permit vlan 10 20 30 [switch-A-Ethernet1/0/3]port link-aggregation group 1 (2)设备 B 上的配置 设备 B 上的配置和 A 类似，这里从略。 (3)验证链路聚合 可以通过命令 display link-aggregation verbose 来查看端口是否变成 select 来验证聚合是否成功。 动态链路聚合的典型配置 一、组网需求： 两台 H3C S3500-EA A,B 之间做动态链路聚合。这里假设e1/0/1,e1/0/2,e1/0/3端口都是 trunk 端口，允许 vlan 10,20,30通过。 二\组网图： 三、配置步骤： (1)设备 A 上的配置 #创建二层聚合端口,并配置成动态聚合模式 [switch-A] interface Bridge-Aggregation 1 [switch-A-Bridge-Aggregation1] port link-type trunk [switch-A-Bridge-Aggregation1] port trunk permit vlan 10 20 30 [switch-A-Bridge-Aggregation1]link-aggregation mode dynamic #分别将设备A 上端口e1/0/1,e1/0/2,e1/0/3 加入到聚合组中 [switch-A] interface Ethernet 1/0/1 [switch-A-Ethernet1/0/1] port link-type trunk [switch-A-Ethernet1/0/1] port trunk permit vlan 10...
