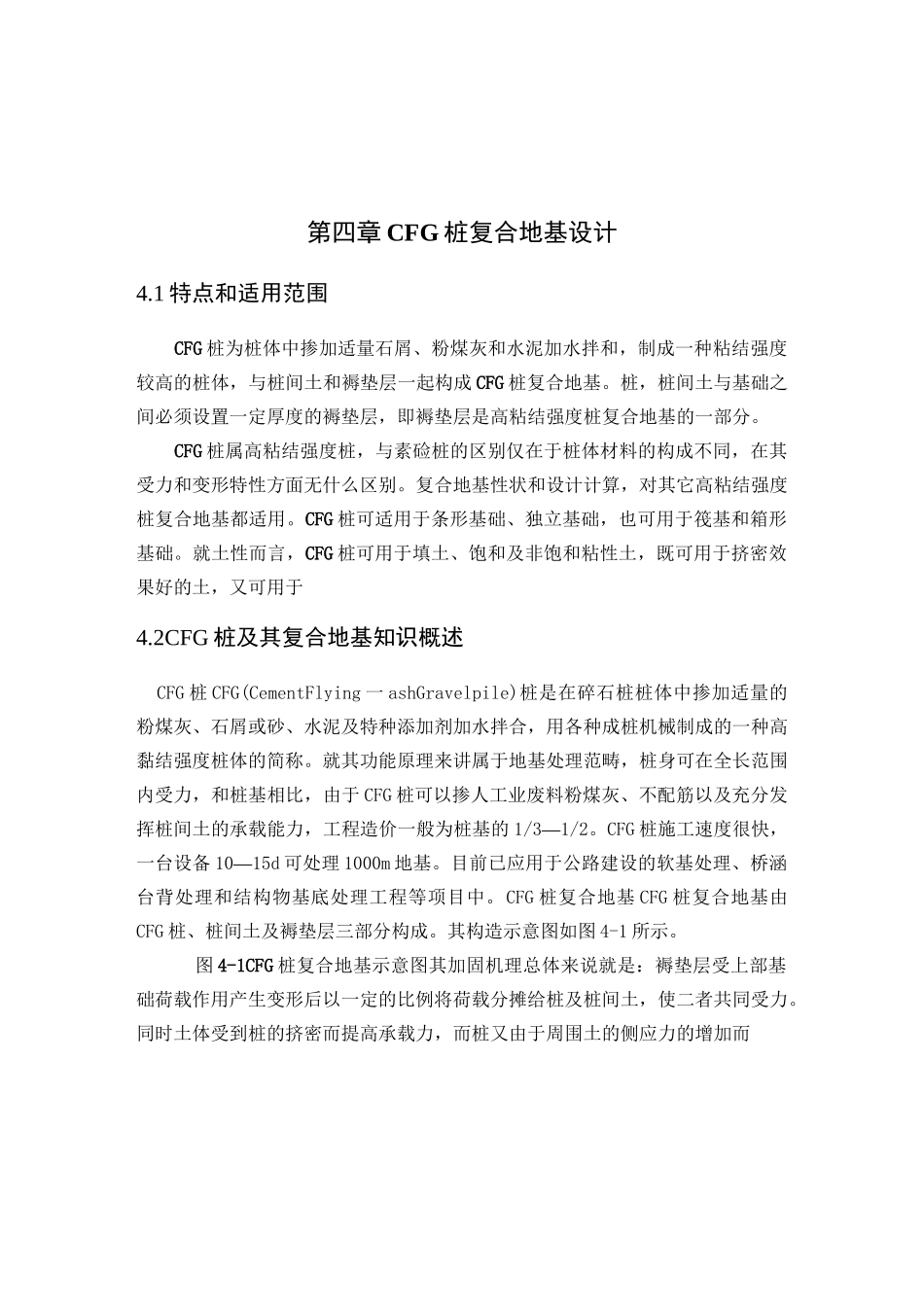

第四章 CFG 桩复合地基设计4.1 特点和适用范围CFG 桩为桩体中掺加适量石屑、粉煤灰和水泥加水拌和,制成一种粘结强度较高的桩体,与桩间土和褥垫层一起构成 CFG 桩复合地基。桩,桩间土与基础之间必须设置一定厚度的褥垫层,即褥垫层是高粘结强度桩复合地基的一部分。CFG 桩属高粘结强度桩,与素硷桩的区别仅在于桩体材料的构成不同,在其受力和变形特性方面无什么区别。复合地基性状和设计计算,对其它高粘结强度桩复合地基都适用。CFG 桩可适用于条形基础、独立基础,也可用于筏基和箱形基础。就土性而言,CFG 桩可用于填土、饱和及非饱和粘性土,既可用于挤密效果好的土,又可用于4.2CFG 桩及其复合地基知识概述CFG 桩 CFG(CementFlying 一 ashGravelpile)桩是在碎石桩桩体中掺加适量的粉煤灰、石屑或砂、水泥及特种添加剂加水拌合,用各种成桩机械制成的一种高黏结强度桩体的简称。就其功能原理来讲属于地基处理范畴,桩身可在全长范围内受力,和桩基相比,由于 CFG 桩可以掺人工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力,工程造价一般为桩基的 1/3—1/2。CFG 桩施工速度很快,一台设备 10—15d 可处理 1000m 地基。目前已应用于公路建设的软基处理、桥涵台背处理和结构物基底处理工程等项目中。CFG 桩复合地基 CFG 桩复合地基由CFG 桩、桩间土及褥垫层三部分构成。其构造示意图如图 4-1 所示。图 4-1CFG 桩复合地基示意图其加固机理总体来说就是:褥垫层受上部基础荷载作用产生变形后以一定的比例将荷载分摊给桩及桩间土,使二者共同受力。同时土体受到桩的挤密而提高承载力,而桩又由于周围土的侧应力的增加而改善了受力性能,二者共同工作,形成了一个复合地基的受力整体,共同承担上部传来的荷载。由于桩体的强度和模量比桩间土大,在荷载作用下,桩顶应力比桩间土表面应力大。桩可将承受的荷载向较深的土层中传递并相应减少桩间土承担的荷载。这样,由于桩的作用使复合地基承载力提高,沉降变形减小,并同时提高了土体的抗剪强度,亦可使 CFG 桩避免产生刺入破坏的可能。图 4-1CFG 桩复合地基示意图4.3CFG 桩复合地基加固机理4.3.1CFG 桩加固机理CFG 桩加固地基的机理主要表现在桩体置换和桩间土挤密两方面:桩体置换作用水泥经水解和水化反应以及与粉煤灰的凝硬反应后生成稳定的结晶化合物,这些化合物填充了碎石和石屑的空隙,将这些骨料黏结在一起,因而提高了桩体的抗剪强度和变形模...
