视频监控施工组织设计

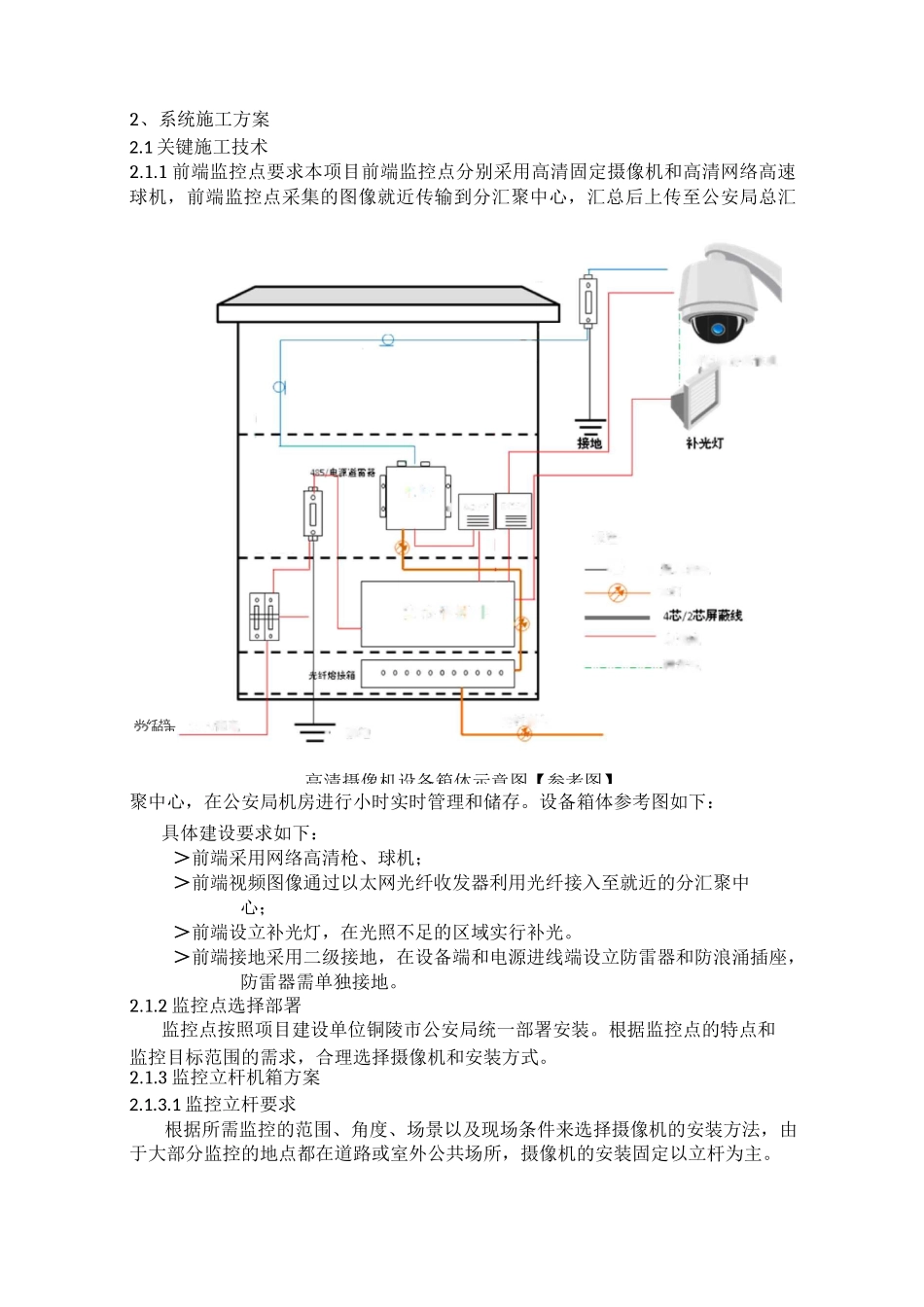

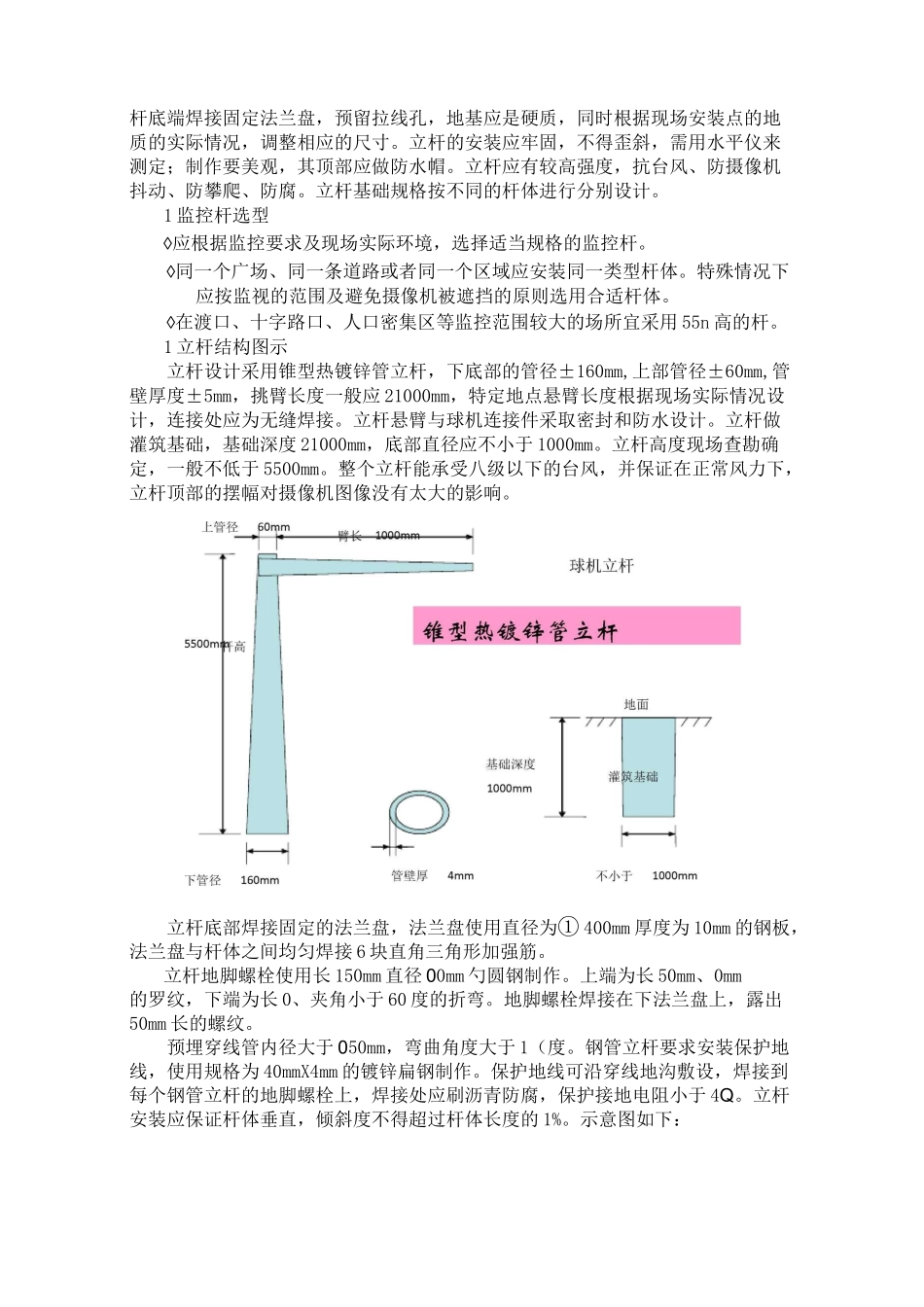

22 帕市Q—趙五■接地标可捋奇超五类电膜同歩光纤接dEKliVDC1防浪涌插排光高清摄像机设备箱体示意图【参考图】2、系统施工方案2.1 关键施工技术2.1.1 前端监控点要求本项目前端监控点分别采用高清固定摄像机和高清网络高速球机，前端监控点采集的图像就近传输到分汇聚中心，汇总后上传至公安局总汇聚中心，在公安局机房进行小时实时管理和储存。设备箱体参考图如下：具体建设要求如下：＞前端采用网络高清枪、球机；＞前端视频图像通过以太网光纤收发器利用光纤接入至就近的分汇聚中心；＞前端设立补光灯，在光照不足的区域实行补光。＞前端接地采用二级接地，在设备端和电源进线端设立防雷器和防浪涌插座，防雷器需单独接地。2.1.2 监控点选择部署监控点按照项目建设单位铜陵市公安局统一部署安装。根据监控点的特点和监控目标范围的需求，合理选择摄像机和安装方式。2.1.3 监控立杆机箱方案2.1.3.1 监控立杆要求根据所需监控的范围、角度、场景以及现场条件来选择摄像机的安装方法，由于大部分监控的地点都在道路或室外公共场所，摄像机的安装固定以立杆为主。杆底端焊接固定法兰盘，预留拉线孔，地基应是硬质，同时根据现场安装点的地质的实际情况，调整相应的尺寸。立杆的安装应牢固，不得歪斜，需用水平仪来测定；制作要美观，其顶部应做防水帽。立杆应有较高强度，抗台风、防摄像机抖动、防攀爬、防腐。立杆基础规格按不同的杆体进行分别设计。1 监控杆选型◊应根据监控要求及现场实际环境，选择适当规格的监控杆。◊同一个广场、同一条道路或者同一个区域应安装同一类型杆体。特殊情况下应按监视的范围及避免摄像机被遮挡的原则选用合适杆体。◊在渡口、十字路口、人口密集区等监控范围较大的场所宜采用 55n 高的杆。1 立杆结构图示立杆设计采用锥型热镀锌管立杆，下底部的管径±160mm,上部管径±60mm,管壁厚度±5mm，挑臂长度一般应 21000mm，特定地点悬臂长度根据现场实际情况设计，连接处应为无缝焊接。立杆悬臂与球机连接件采取密封和防水设计。立杆做灌筑基础，基础深度 21000mm，底部直径应不小于 1000mm。立杆高度现场查勘确定，一般不低于 5500mm。整个立杆能承受八级以下的台风，并保证在正常风力下，立杆顶部的摆幅对摄像机图像没有太大的影响。立杆底部焊接固定的法兰盘，法兰盘使用直径为① 400mm 厚度为 10mm 的钢板，法兰盘与杆体之间均匀焊接 6 块直角三角形加强筋。立杆地脚螺栓使用长 150mm 直径 0...
