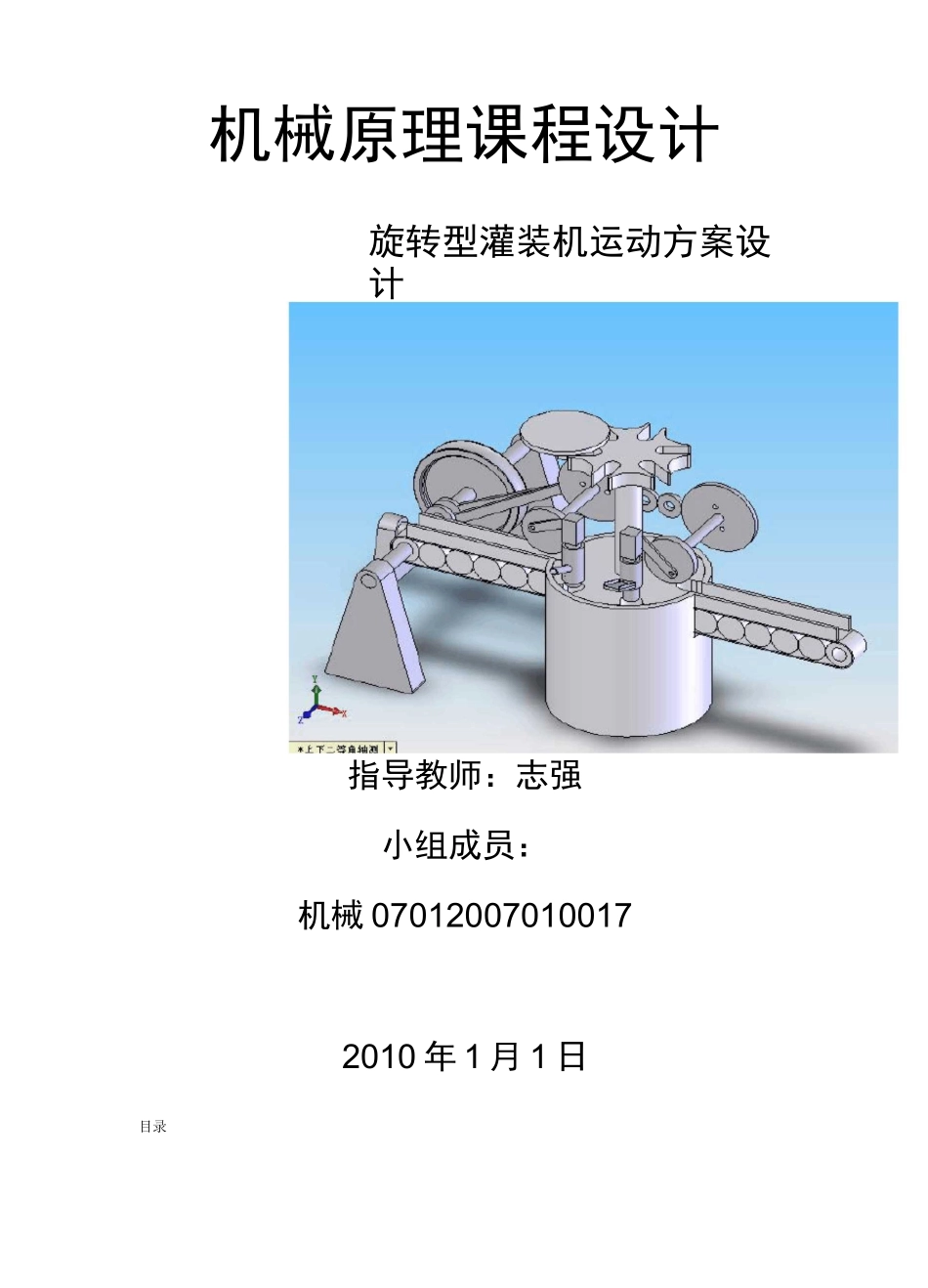

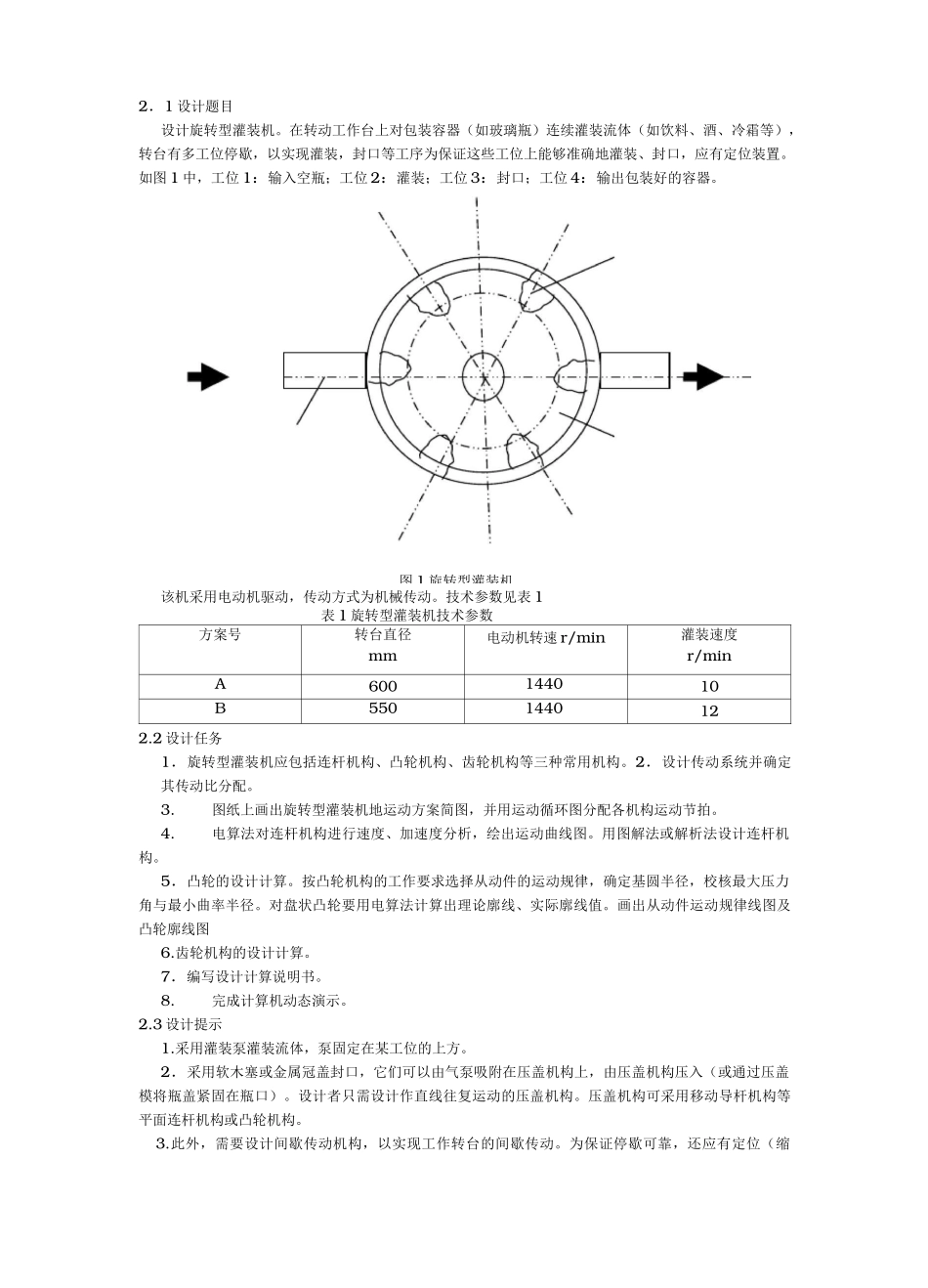

机械原理课程设计旋转型灌装机运动方案设计指导教师:志强小组成员:机械 070120070100172010 年 1 月 1 日目录1. 题目2. 设计题目及任务…………………………………………………………………………12.1设计题目…………………………………………………………………………12.2设计任务…………………………………………………………………………13.运动方案…………………………………………………………………………23.1 方案一…………………………………………………………………………23.1 方案二…………………………………………………………………………23.3 方案三…………………………………………………………………………23.4 凸轮式灌装机…………………………………………………………………………44.运动循环图…………………………………………………………………………45.尺寸设计…………………………………………………………………………45.1 蜗轮蜗杆设计…………………………………………………………………………55.2 齿轮设计…………………………………………………………………………55.3 传送带设计…………………………………………………………………………55.4 曲柄滑块设计…………………………………………………………………………55.5 平行四边形机构设计…………………………………………………………………55.6 槽轮的设计…………………………………………………………………………56. 电算法与运动曲线图………………………………………………………………………66.1 曲柄滑块机构运动曲线图…………………………………………………………………66..2 平行四边形机构的运动曲线图…………………………………………………………67.小结……………………………………………………………………………………………87.2 设计小结 88•参考数目 89.附图一一方案一二机构运动简图一、题目:旋转型灌装机运动方案设计二、设计题目及任务2.1 设计题目设计旋转型灌装机。在转动工作台上对包装容器(如玻璃瓶)连续灌装流体(如饮料、酒、冷霜等),转台有多工位停歇,以实现灌装,封口等工序为保证这些工位上能够准确地灌装、封口,应有定位装置。如图 1 中,工位 1:输入空瓶;工位 2:灌装;工位 3:封口;工位 4:输出包装好的容器。该机采用电动机驱动,传动方式为机械传动。技术...
