感温电缆敷设调试方法

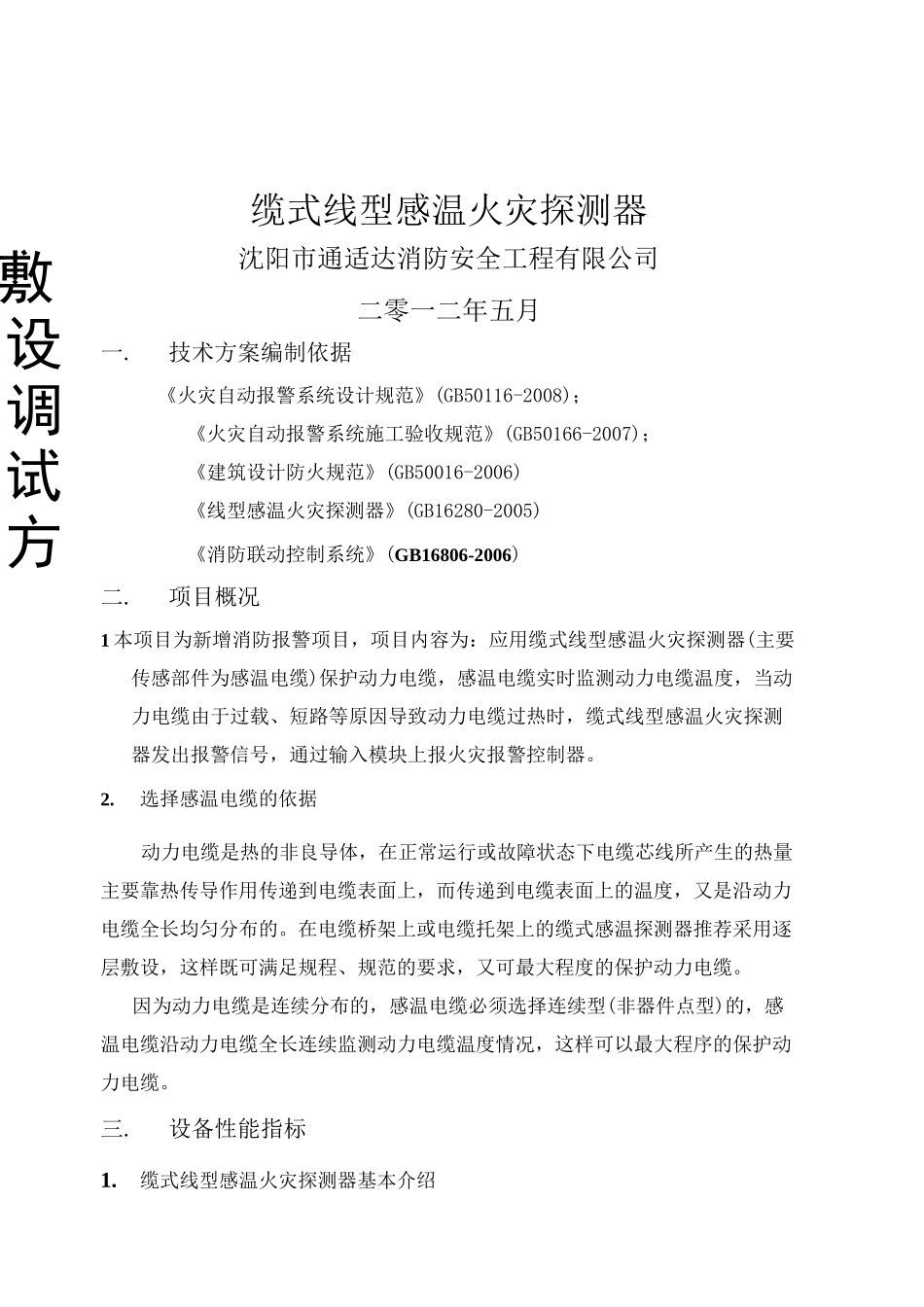

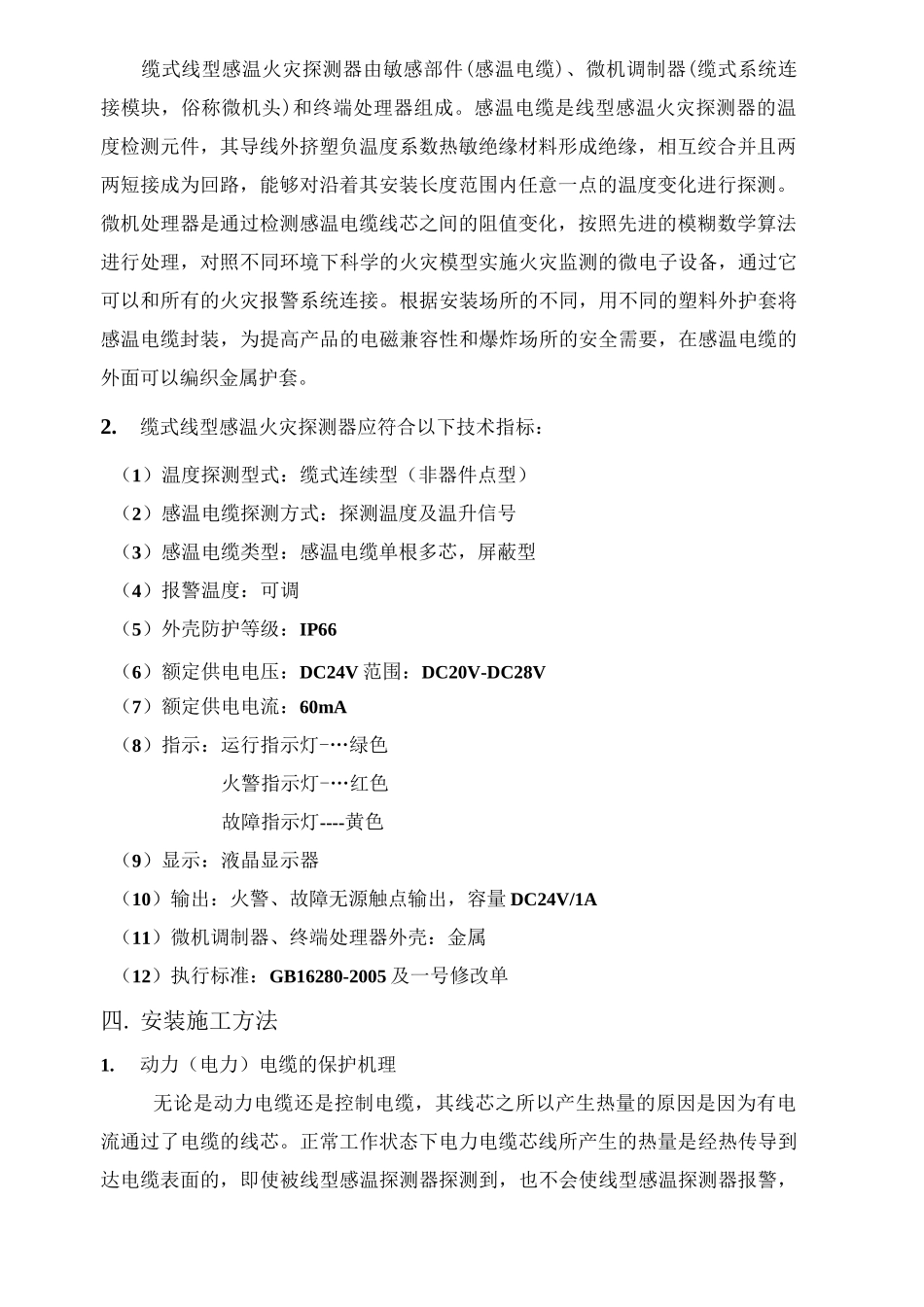

感温电缆敷设调试方法敷设调试方缆式线型感温火灾探测器沈阳市通适达消防安全工程有限公司二零一二年五月一.技术方案编制依据《火灾自动报警系统设计规范》(GB50116-2008)；《火灾自动报警系统施工验收规范》(GB50166-2007)；《建筑设计防火规范》(GB50016-2006)《线型感温火灾探测器》(GB16280-2005)《消防联动控制系统》(GB16806-2006)二.项目概况1 本项目为新增消防报警项目，项目内容为：应用缆式线型感温火灾探测器(主要传感部件为感温电缆)保护动力电缆，感温电缆实时监测动力电缆温度，当动力电缆由于过载、短路等原因导致动力电缆过热时，缆式线型感温火灾探测器发出报警信号，通过输入模块上报火灾报警控制器。2.选择感温电缆的依据动力电缆是热的非良导体，在正常运行或故障状态下电缆芯线所产生的热量主要靠热传导作用传递到电缆表面上，而传递到电缆表面上的温度，又是沿动力电缆全长均匀分布的。在电缆桥架上或电缆托架上的缆式感温探测器推荐采用逐层敷设，这样既可满足规程、规范的要求，又可最大程度的保护动力电缆。因为动力电缆是连续分布的，感温电缆必须选择连续型(非器件点型)的，感温电缆沿动力电缆全长连续监测动力电缆温度情况，这样可以最大程序的保护动力电缆。三.设备性能指标1.缆式线型感温火灾探测器基本介绍缆式线型感温火灾探测器由敏感部件(感温电缆)、微机调制器(缆式系统连接模块，俗称微机头)和终端处理器组成。感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，相互绞合并且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度变化进行探测。微机处理器是通过检测感温电缆线芯之间的阻值变化，按照先进的模糊数学算法进行处理，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它可以和所有的火灾报警系统连接。根据安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和爆炸场所的安全需要，在感温电缆的外面可以编织金属护套。2.缆式线型感温火灾探测器应符合以下技术指标：（1）温度探测型式：缆式连续型（非器件点型）（2）感温电缆探测方式：探测温度及温升信号（3）感温电缆类型：感温电缆单根多芯，屏蔽型（4）报警温度：可调（5）外壳防护等级：IP66（6）额定供电电压：DC24V 范围：DC20V-DC28V（7）额定供电电流：60mA（8）指示：运行指示灯-…绿色火警指示灯-…红色故障指示灯----黄色（9）显示：液晶显示...
