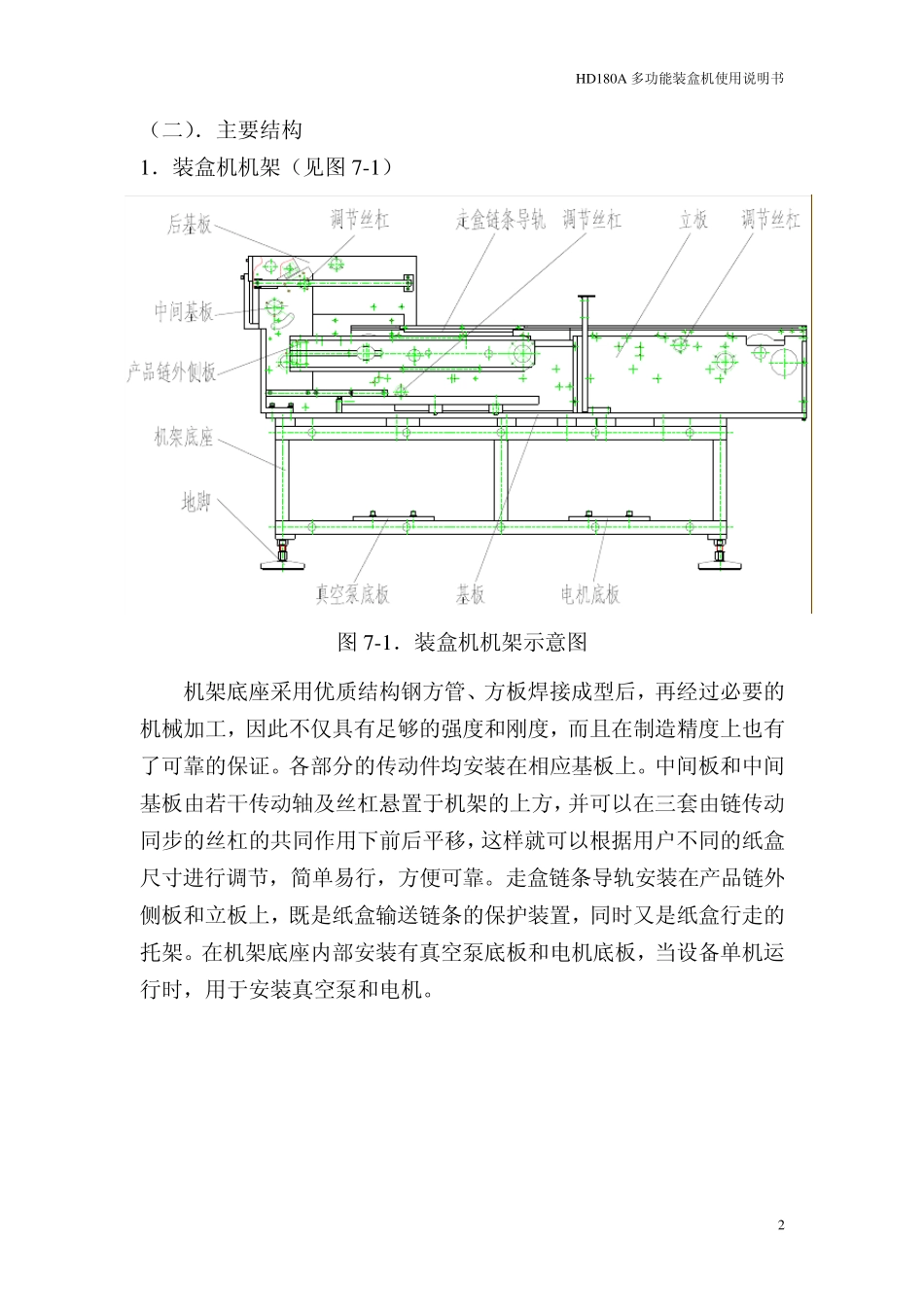

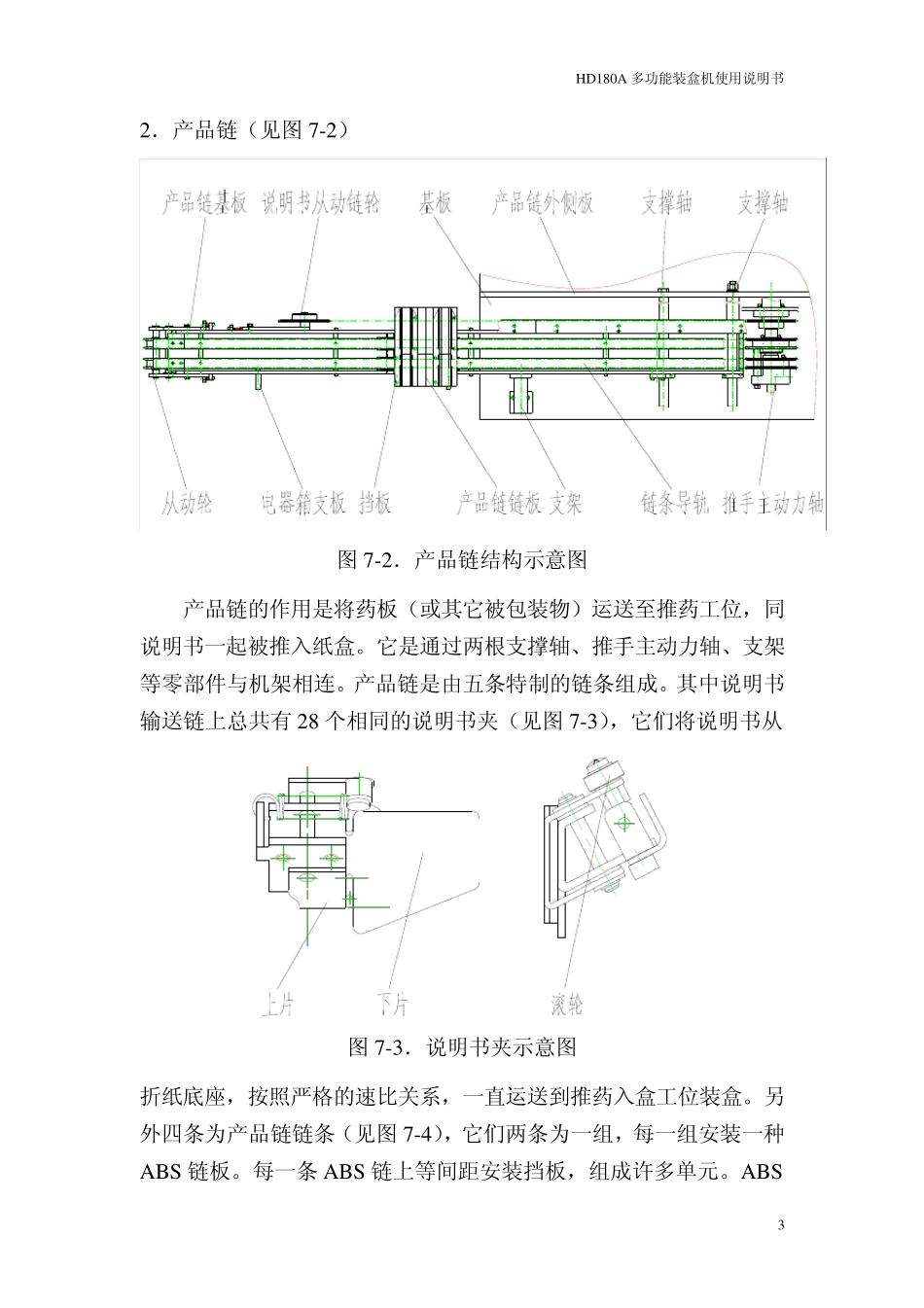

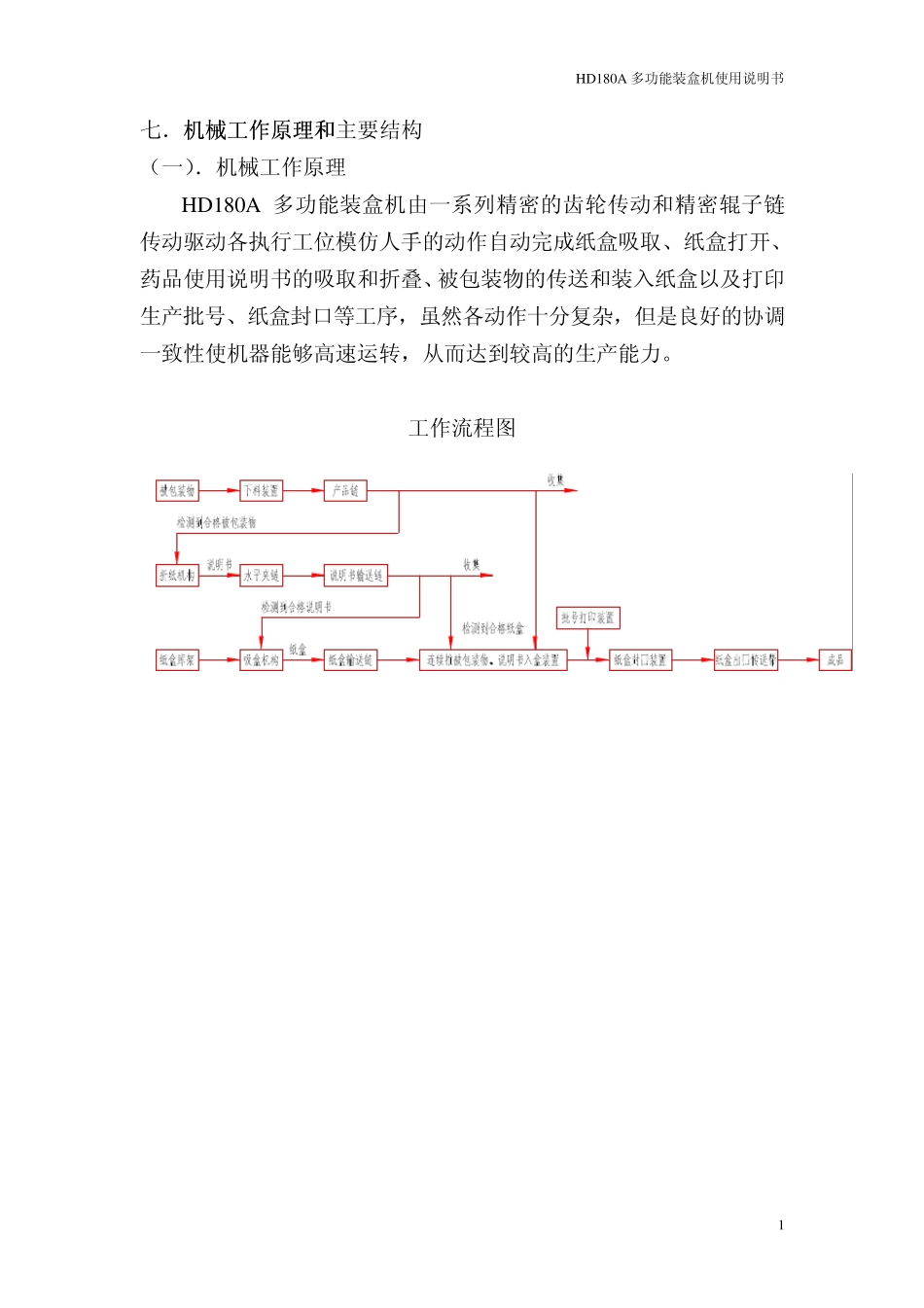

H D 180A 多功能装盒机使用说明书 1 七．机械工作原理机械工作原理和和主要结构 （一）．机械工作原理 H D 180A 多功能装盒机由一系列精密的齿轮传动和精密辊子链传动驱动各执行工位模仿人手的动作自动完成纸盒吸取、纸盒打开、药品使用说明书的吸取和折叠、被包装物的传送和装入纸盒以及打印生产批号、纸盒封口等工序，虽然各动作十分复杂，但是良好的协调一致性使机器能够高速运转，从而达到较高的生产能力。 工作流程图 H D 180A 多功能装盒机使用说明书 2 （二）．主要结构 1．装盒机机架（见图7-1） 图7-1．装盒机机架示意图 机架底座采用优质结构钢方管、方板焊接成型后，再经过必要的机械加工，因此不仅具有足够的强度和刚度，而且在制造精度上也有了可靠的保证。各部分的传动件均安装在相应基板上。中间板和中间基板由若干传动轴及丝杠悬置于机架的上方，并可以在三套由链传动同步的丝杠的共同作用下前后平移，这样就可以根据用户不同的纸盒尺寸进行调节，简单易行，方便可靠。走盒链条导轨安装在产品链外侧板和立板上，既是纸盒输送链条的保护装置，同时又是纸盒行走的托架。在机架底座内部安装有真空泵底板和电机底板，当设备单机运行时，用于安装真空泵和电机。 HD180A 多功能装盒机使用说明书 3 2．产品链（见图7-2） 图7-2．产品链结构示意图 产品链的作用是将药板（或其它被包装物）运送至推药工位，同说明书一起被推入纸盒。它是通过两根支撑轴、推手主动力轴、支架等零部件与机架相连。产品链是由五条特制的链条组成。其中说明书输送链上总共有 28 个相同的说明书夹（见图7-3），它们将说明书从 图7-3．说明书夹示意图 折纸底座，按照严格的速比关系，一直运送到推药入盒工位装盒。另外四条为产品链链条（见图7-4），它们两条为一组，每一组安装一种ABS链板。每一条 ABS链上等间距安装挡板，组成许多单元。ABS H D 180A 多功能装盒机使用说明书 4 图7-4．成品链链条示意图 链条之间的相对位置可以无极调节，这样可以按照不同药板宽度尺寸进行调整。 HD180A 多功能装盒机使用说明书 5 3．折纸机构（见图7-5） 图7-5．折纸机构示意图 折纸机构是本机最具独立性的机构，折纸底座和折纸机构两部分组成了完整的说明书供给系统。折纸底座为折纸机构提供了安装位置及整个机构正常运行所必须的动力；药品使用说明书在一套折纸辊及纸盘的共同作用下，可以按照用户的不同要求进行 1~4 折的折...
