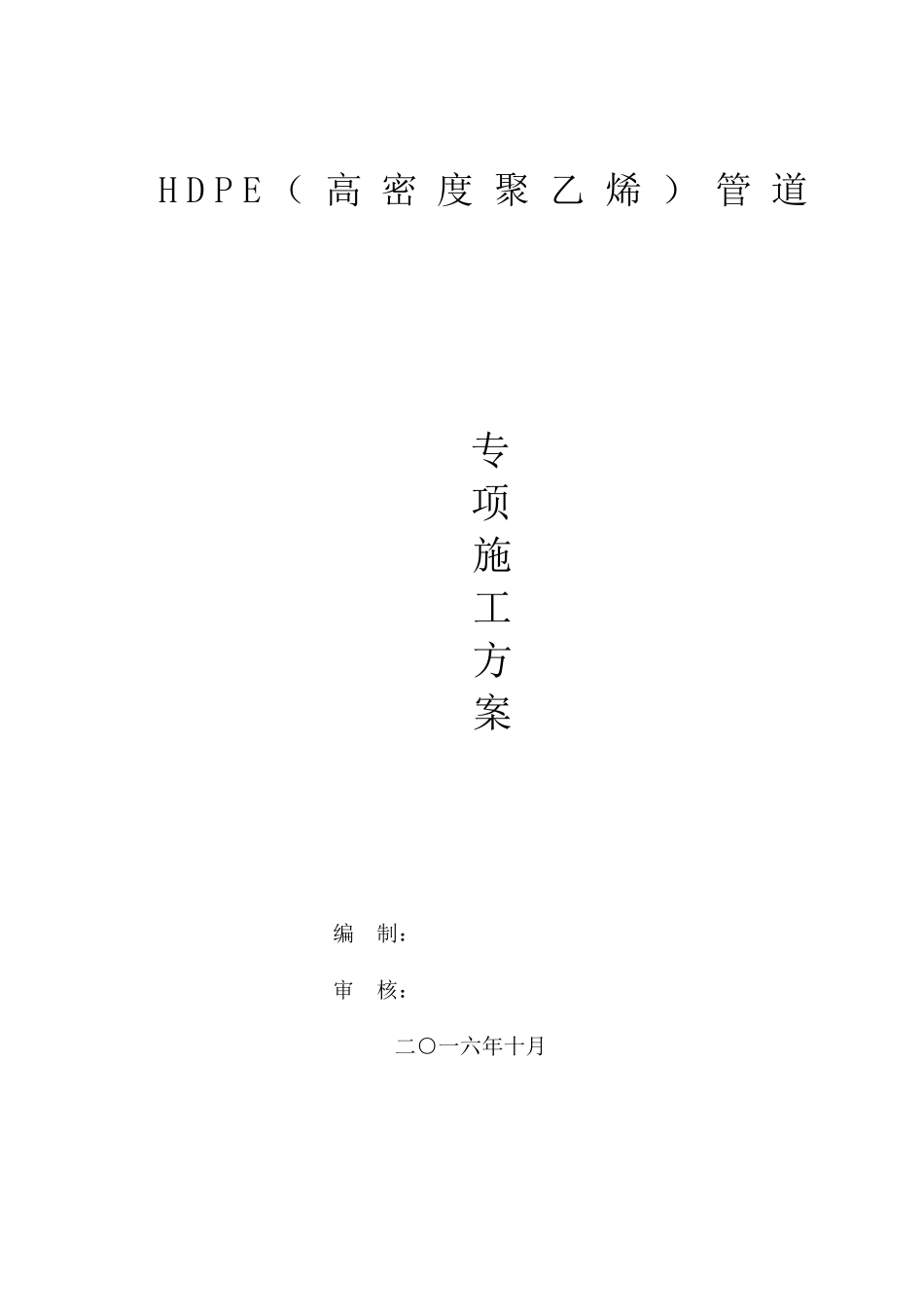

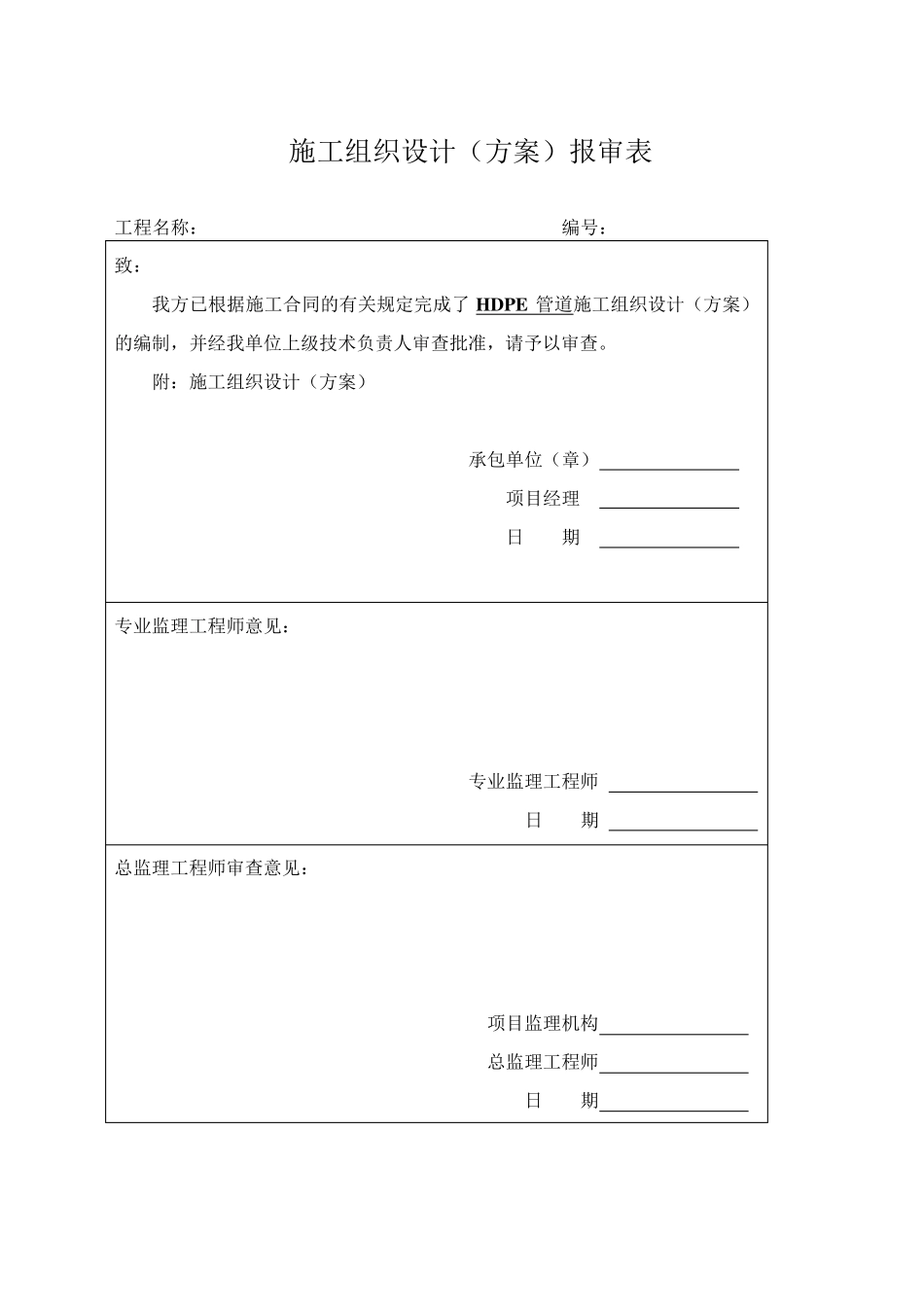

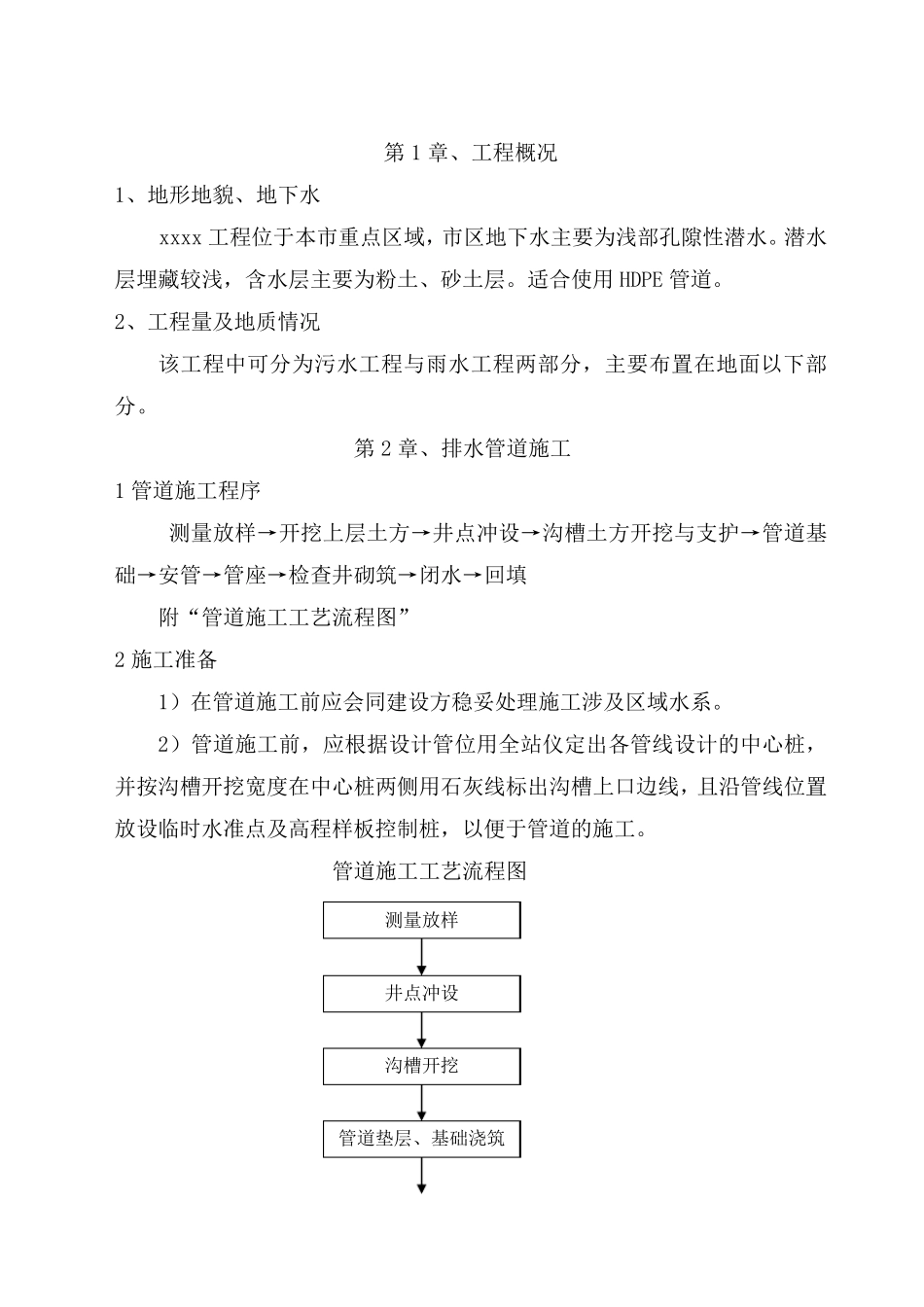

H D P E （高密度聚乙烯）管道 专 项 施 工 方 案 编 制： 审 核： 二○一六年十月 施工组织设计（方案）报审表 工程名称： 编号： 致： 我方已根据施工合同的有关规定完成了HDPE 管道施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：施工组织设计（方案） 承包单位（章） 项目经理 日 期 专业监理工程师意见： 专业监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 第1 章、工程概况 1、地形地貌、地下水 xxxx 工程位于本市重点区域，市区地下水主要为浅部孔隙性潜水。潜水层埋藏较浅，含水层主要为粉土、砂土层。适合使用HDPE 管道。 2、工程量及地质情况 该工程中可分为污水工程与雨水工程两部分，主要布置在地面以下部分。 第2 章、排水管道施工 1 管道施工程序 测量放样→开挖上层土方→井点冲设→沟槽土方开挖与支护→管道基础→安管→管座→检查井砌筑→闭水→回填 附“管道施工工艺流程图” 2 施工准备 1）在管道施工前应会同建设方稳妥处理施工涉及区域水系。 2）管道施工前，应根据设计管位用全站仪定出各管线设计的中心桩，并按沟槽开挖宽度在中心桩两侧用石灰线标出沟槽上口边线，且沿管线位置放设临时水准点及高程样板控制桩，以便于管道的施工。 管道施工工艺流程图 测量放样 沟槽开挖 井点冲设 管道垫层、基础浇筑 3）测量放样成果须经监理工程师审核，填报测量复核记录。施工中使用的各高程及轴线控制点要定期复核，确保其精确度。 4）管道施工前先探明在开挖范围内有无地下管线，在原有地下管线处先用人工开挖暴露，并设立醒目标志。 3 开挖上层土方 局部地段的雨水管埋设较深，深度大于 3m，拟先挖除 1.5m-2.0m 深的上层杂填土。挖出的土方可进行临时设施场地的回填或外运。严禁将土方堆在管道附近，避免沟槽边坡因土压力过大而塌方。 4 井点冲设 根据地质报告及现场踏勘，地下水位在 0.6～1.5 m 之间，故基础底部受到地下水位影响，且钱塘江边大多为粉砂土，防止涌土及流砂现象的发生，为了达到无水施工管道工程的要求，采用井点降水，冲孔采用高压泵 ，根据不 同 土质调 整 冲水压力。冲孔到经过井点降水专 项 设计 计 算 的设计 位置 时，冲管停 沉 ，固 定在该 高度加 冲片 刻 ，把 底部泥 浆 随 水冲去 （ 清 孔）。切 断 电源 ，迅 速 垂 直 拔 ...
