HP1020更换定影膜图解

HP1020更换定影膜图解_第1页
1/24
HP1020更换定影膜图解_第2页
2/24
HP1020更换定影膜图解_第3页
3/24

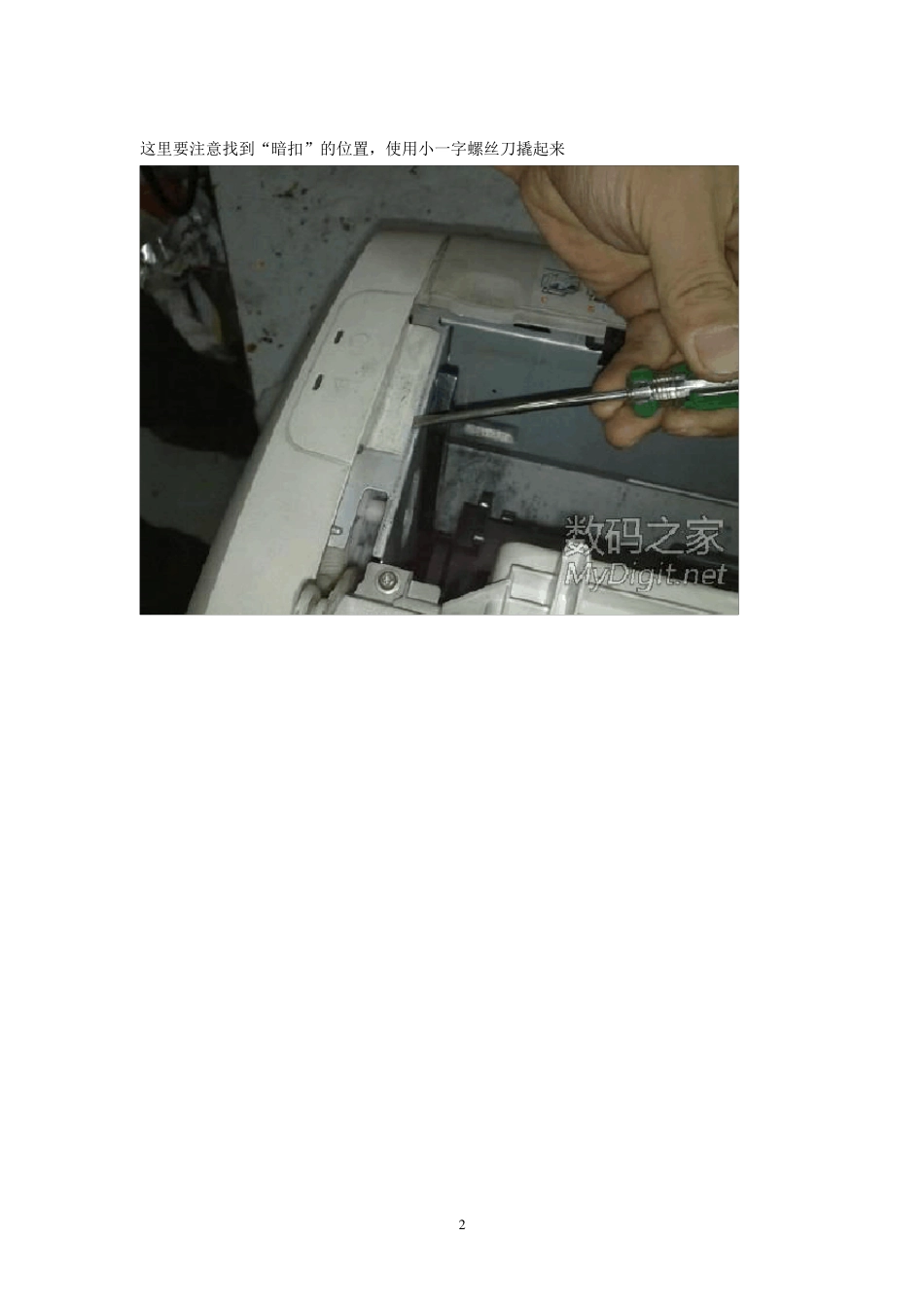

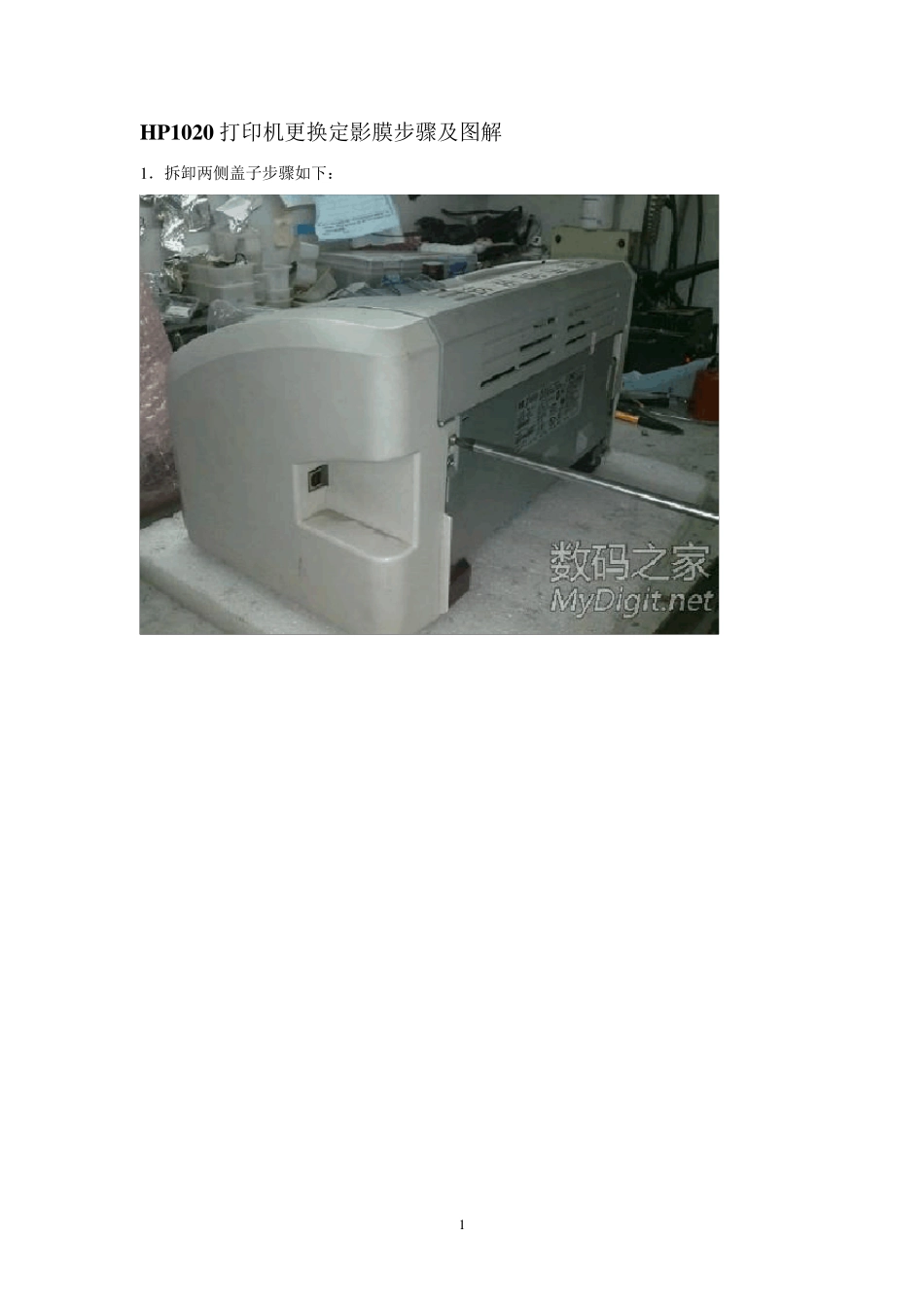

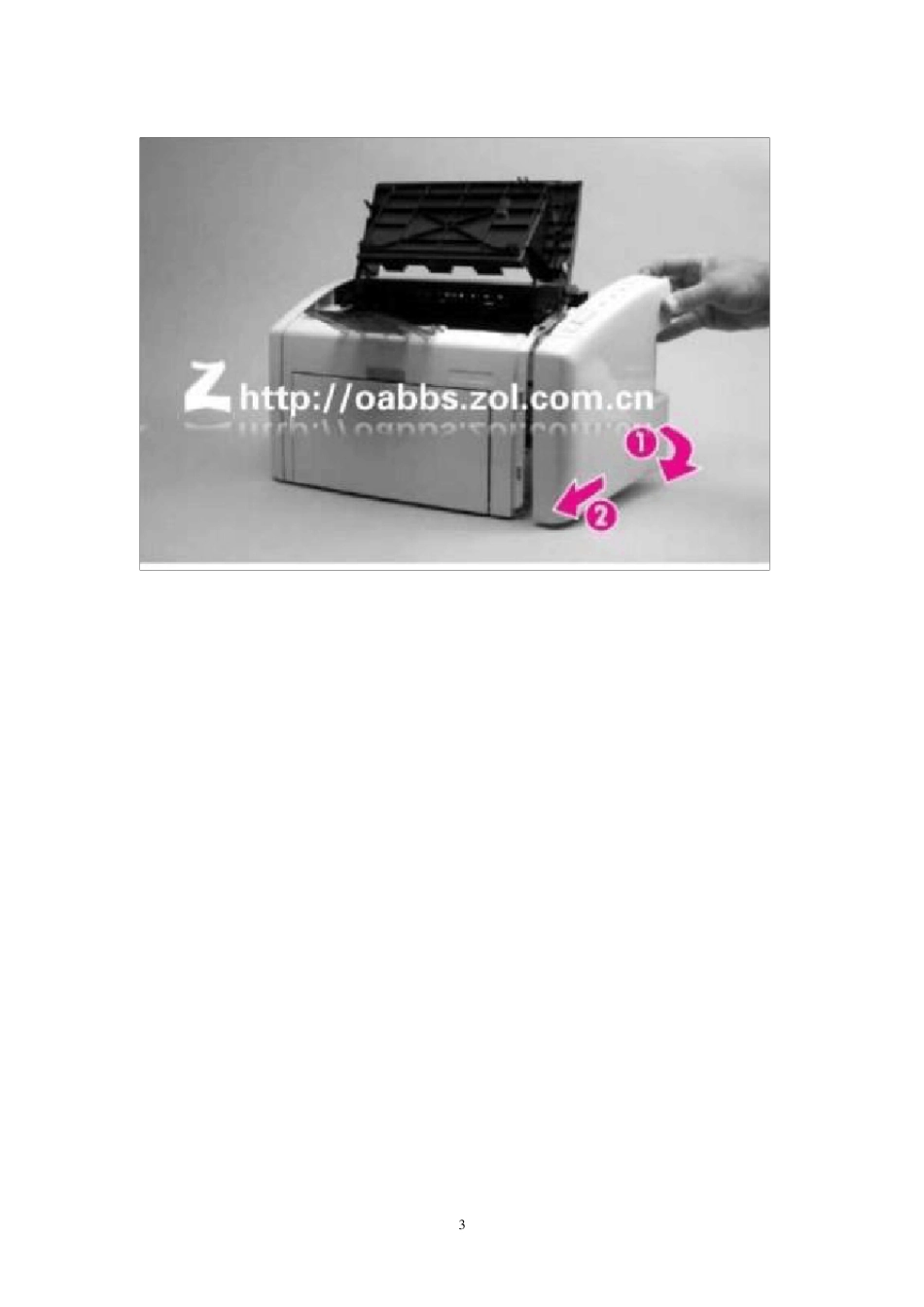

1 HP1020 打印机更换定影膜步骤及图解 1 .拆卸两侧盖子步骤如下: 2 这里要注意找到“暗扣”的位置,使用小一字螺丝刀撬起来 3 4 侧边盖板打开后就可以看到主板(右侧) 同样的方法把左侧盖板卸下就可以看到电源板部分 5 打开上盖,机子右边有一个卡子,拆这个的时候要小心,别让这小东西给跑了;拆卸方法看下图二 6 这就是刚才那个小东西,拆掉那个盖子后把它扣回原处,以免弄丢 已经上回原处了 7 接着我们拆卸上盖 8 9 这时拆掉盖子后的样子 接着我们拆卸定影组件部分,需要拆卸三颗螺丝(左两个,右一个);还要拆卸连接线 1 0 拆卸线之前请认真观察线的位置,还有红色接地线的位置,怕错的用笔在纸上记录一下,或用手机拍个照,以防止接错,出现故障 1 1 1 2 这个是拆卸下来的组件全图 拆卸组件上盖,左右各一个螺丝,拆掉即可分开,下图是分开后的图片 1 3 接下来拆卸两侧的弹簧扣 1 4 弹簧扣和耳柄拆卸后的图片如下 下图是定影膜损坏常见的两种破损情况 1 5 取下定影膜组件,需要把连接线,沿着卡扣位取下 1 6 连接线绕到下图右端后即可把定影膜组件向上取出 1 7 取下破损的定影膜,轻轻取下 下图左端的黑色夹扣,把定影膜单向抽出,不需要去动下图右侧的触点卡扣 清理陶瓷片周边的污垢,特别是因定影膜破损,凝结的黑色块状污垢,清理干净后上固态或液态专用硅脂硅油,均匀的涂抹 1 8 固体硅脂涂抹 液态硅油涂抹 1 9 下图是新的定影膜,需要注意的是定影膜一端有黑边的这头要和下压辊(下图红色的那个)下图右侧的黑色皮圈处在同一边 2 0 复位装好 2 1 机器内部清理一下漏粉 2 2 把定影组件原位装回,需要注意的是导线的安装 2 3 红色接地线一定要记得接 2 4 最后盖板安装,复原机器 提示: 打印机维修其实并不难,重点在于一些技巧,接到一台机器,不要忙于修,首先细心的检测,这个过程要比维修的时间长。在拆除和安装的时候,用笔和纸记下步骤,这样对自己独立完成一个任务是非常有好处的。
