HP863碗式磨煤机(培训资料)VIP专享

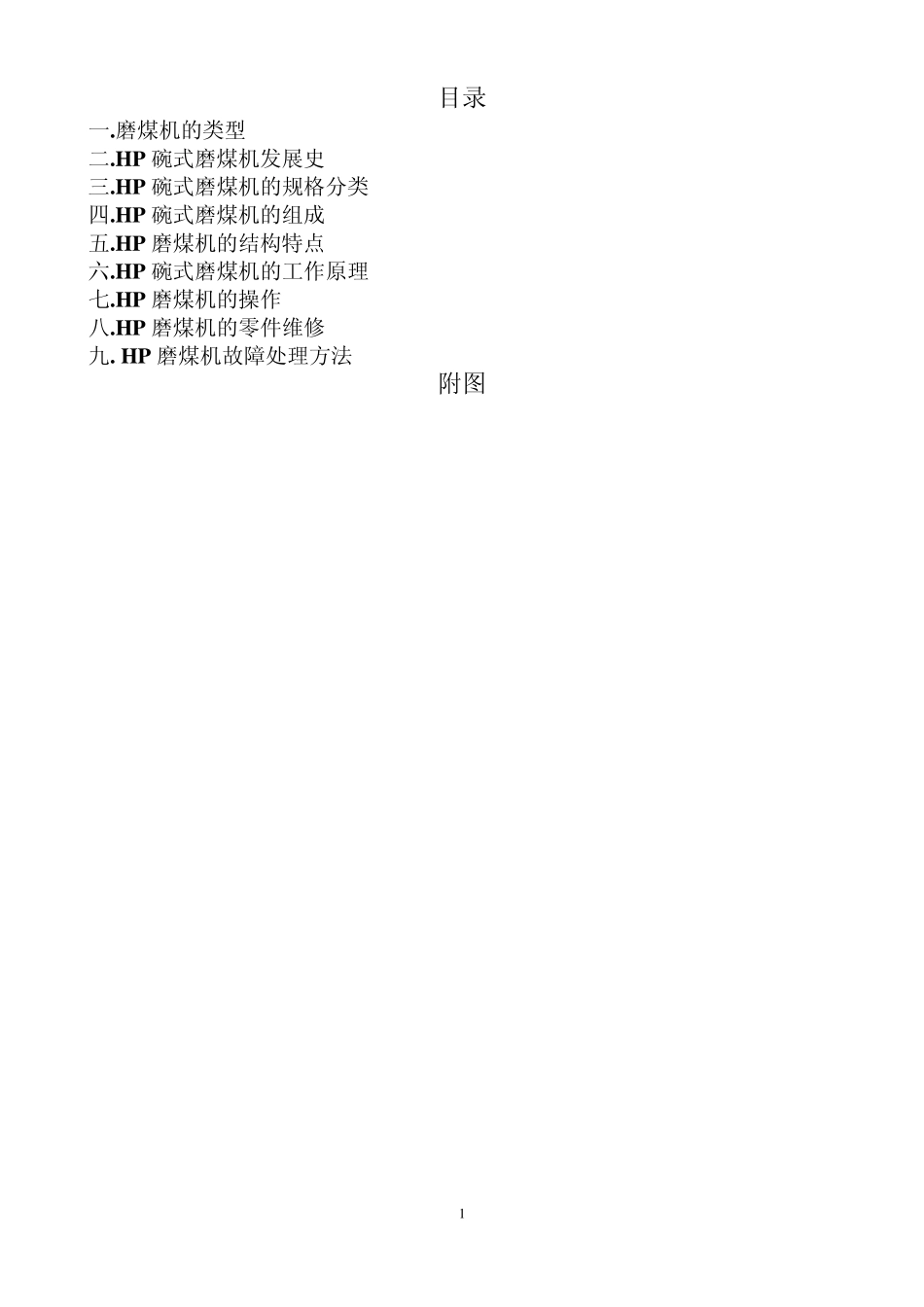

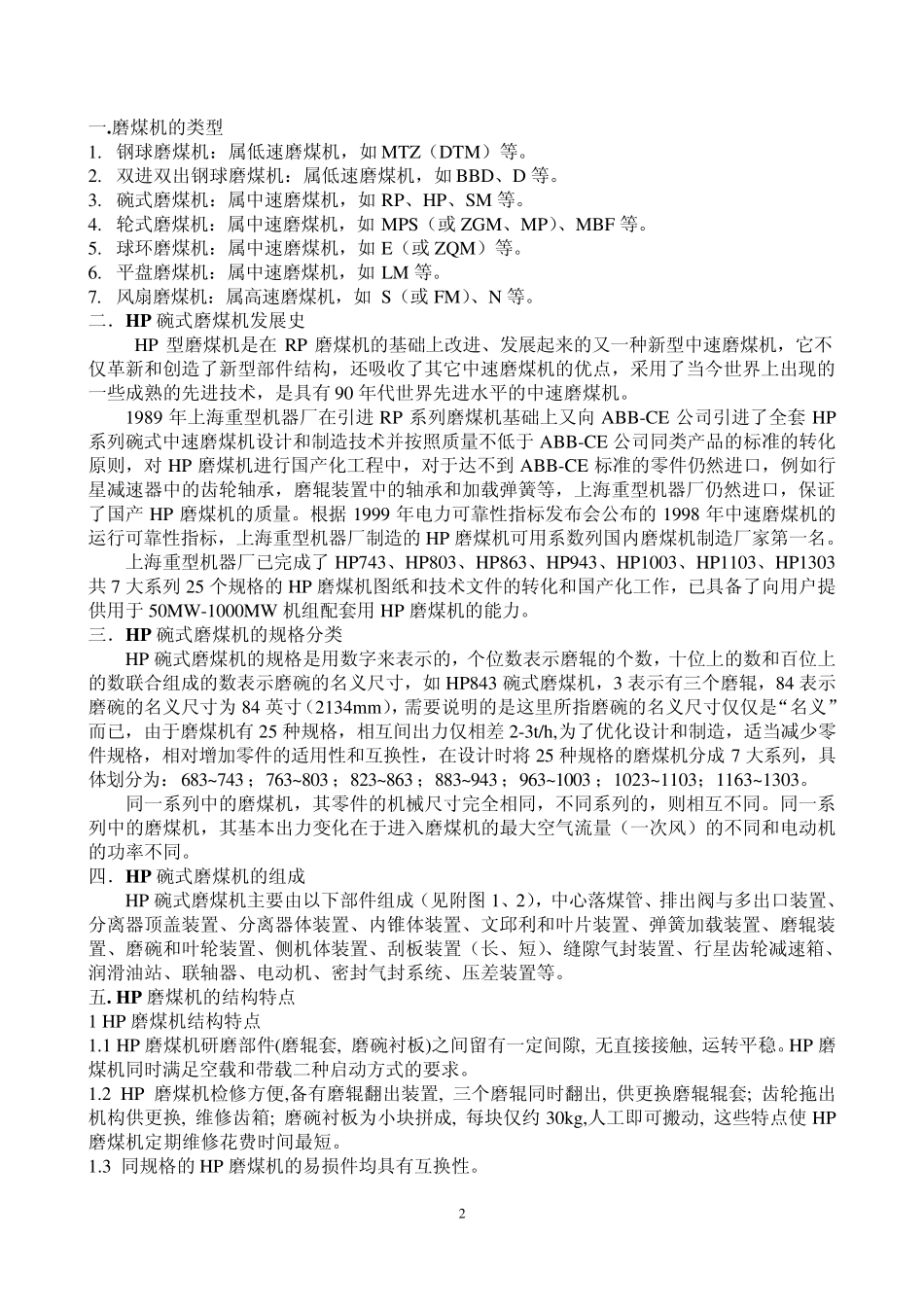

HP系列碗式磨煤机 （培训资料） 上海重型机器厂有限公司 2004 年 10 月 1 目录 一.磨煤机的类型 二.HP碗式磨煤机发展史 三.HP碗式磨煤机的规格分类 四.HP碗式磨煤机的组成 五.HP磨煤机的结构特点 六.HP碗式磨煤机的工作原理 七.HP磨煤机的操作 八.HP磨煤机的零件维修 九. HP磨煤机故障处理方法 附图 2 一.磨煤机的类型 1. 钢球磨煤机：属低速磨煤机，如 MTZ（DTM）等。 2. 双进双出钢球磨煤机：属低速磨煤机，如 BBD、D 等。 3. 碗式磨煤机：属中速磨煤机，如 RP、HP、SM 等。 4. 轮式磨煤机：属中速磨煤机，如 MPS（或 ZGM、MP）、MBF 等。 5. 球环磨煤机：属中速磨煤机，如 E（或 ZQM）等。 6. 平盘磨煤机：属中速磨煤机，如 LM 等。 7. 风扇磨煤机：属高速磨煤机，如 S（或 FM）、N 等。 二．HP碗式磨煤机发展史 HP 型磨煤机是在 RP 磨煤机的基础上改进、发展起来的又一种新型中速磨煤机，它不仅革新和创造了新型部件结构，还吸收了其它中速磨煤机的优点，采用了当今世界上出现的一些成熟的先进技术，是具有 90 年代世界先进水平的中速磨煤机。 1989 年上海重型机器厂在引进 RP 系列磨煤机基础上又向 ABB-CE 公司引进了全套 HP系列碗式中速磨煤机设计和制造技术并按照质量不低于 ABB-CE 公司同类产品的标准的转化原则，对 HP 磨煤机进行国产化工程中，对于达不到 ABB-CE 标准的零件仍然进口，例如行星减速器中的齿轮轴承，磨辊装置中的轴承和加载弹簧等，上海重型机器厂仍然进口，保证了国产 HP 磨煤机的质量。根据1999 年电力可靠性指标发布会公布的 1998 年中速磨煤机的运行可靠性指标，上海重型机器厂制造的 HP 磨煤机可用系数列国内磨煤机制造厂家第一名。 上海重型机器厂已完成了 HP743、HP803、HP863、HP943、HP1003、HP1103、HP1303共7 大系列 25 个规格的 HP 磨煤机图纸和技术文件的转化和国产化工作，已具备了向用户提供用于 50MW-1000MW 机组配套用 HP 磨煤机的能力。 三．HP碗式磨煤机的规格分类 HP 碗式磨煤机的规格是用数字来表示的，个位数表示磨辊的个数，十位上的数和百位上的数联合组成的数表示磨碗的名义尺寸，如 HP843 碗式磨煤机，3 表示有三个磨辊，84 表示磨碗的名义尺寸为84 英寸（2134mm），需要说明的是这里所指磨碗的名义尺寸仅仅是“名义”而已，由于磨煤机有 25 种规格，相互间出力仅相差 2-3t/h,为了优化设...
