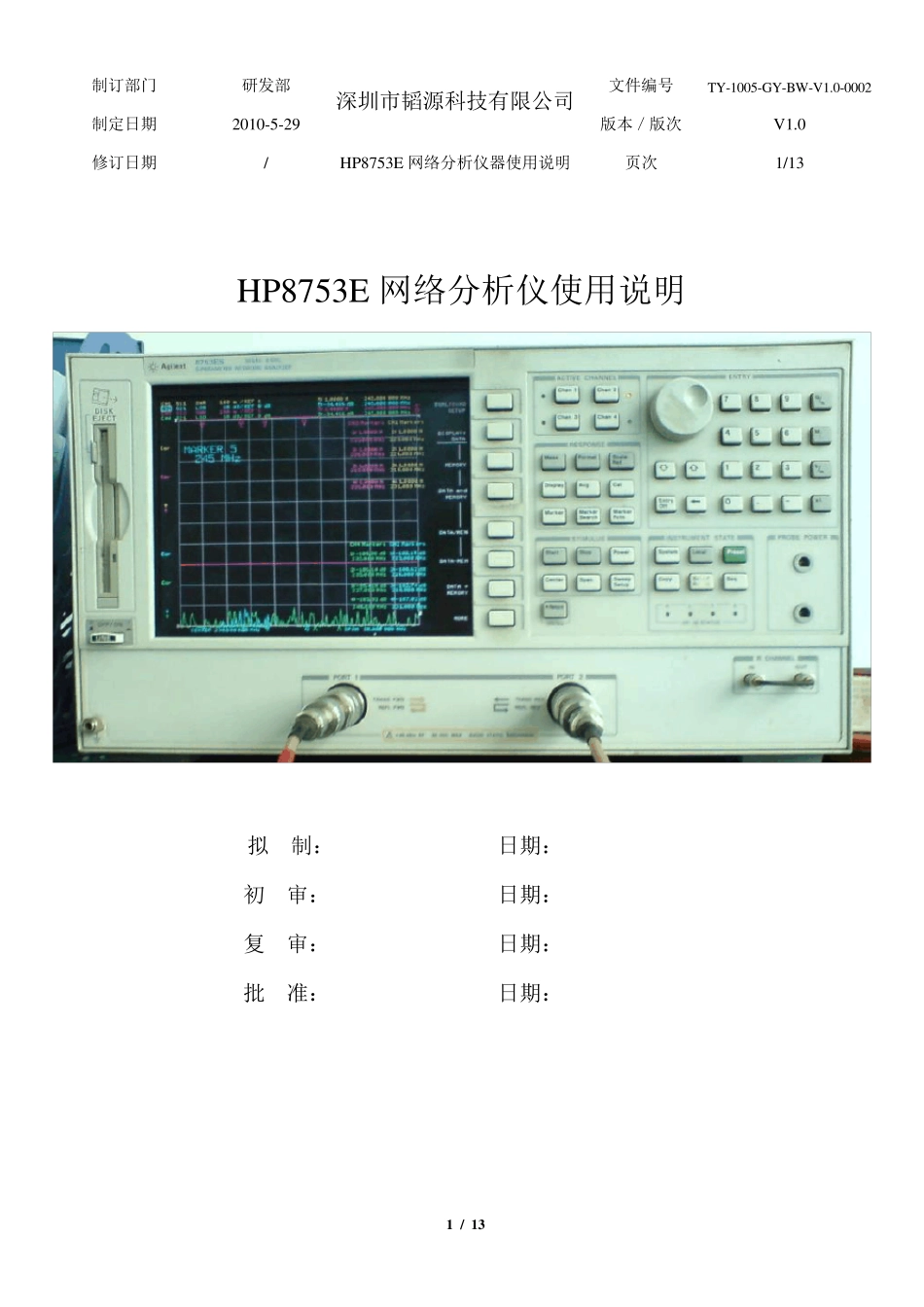

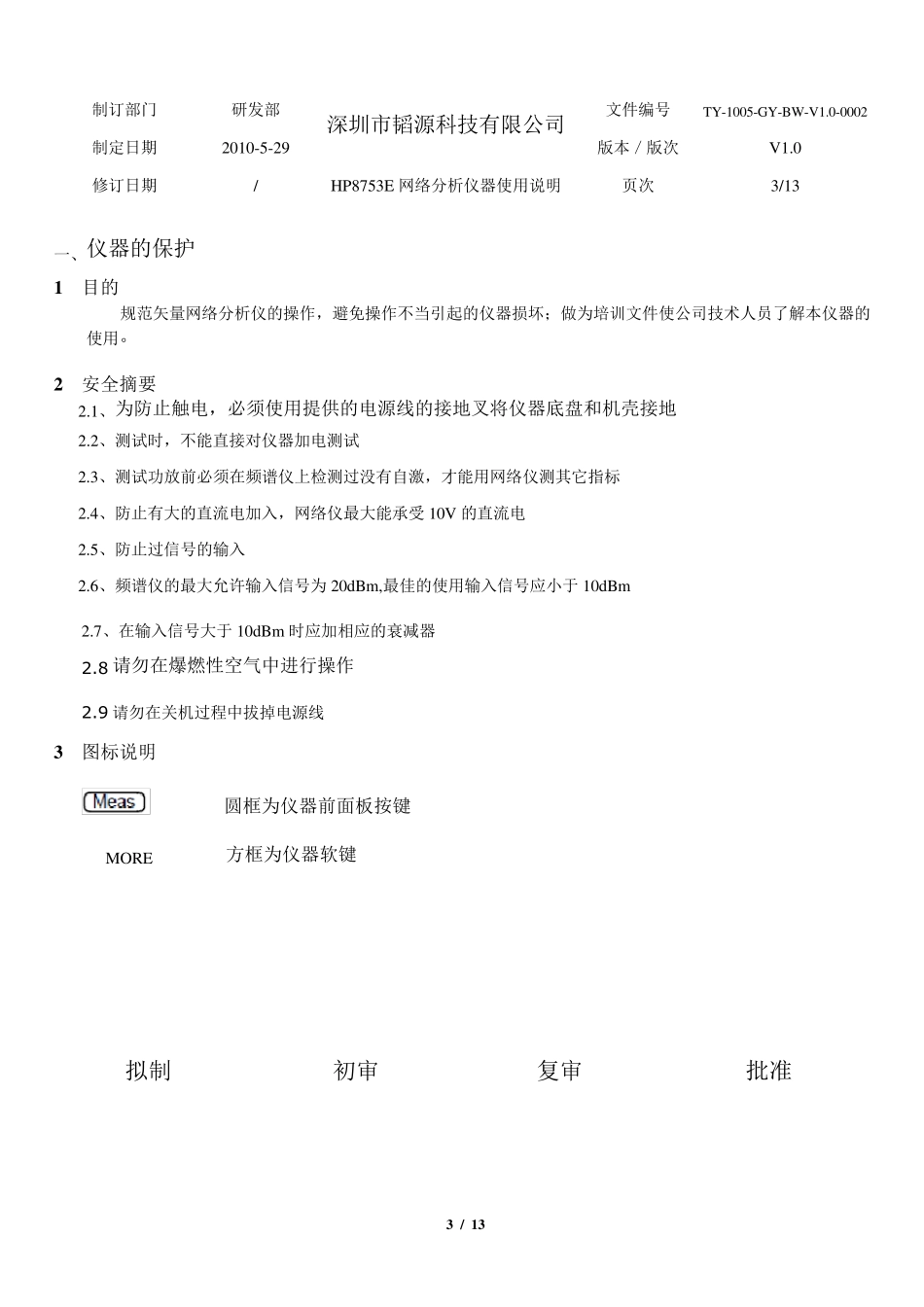

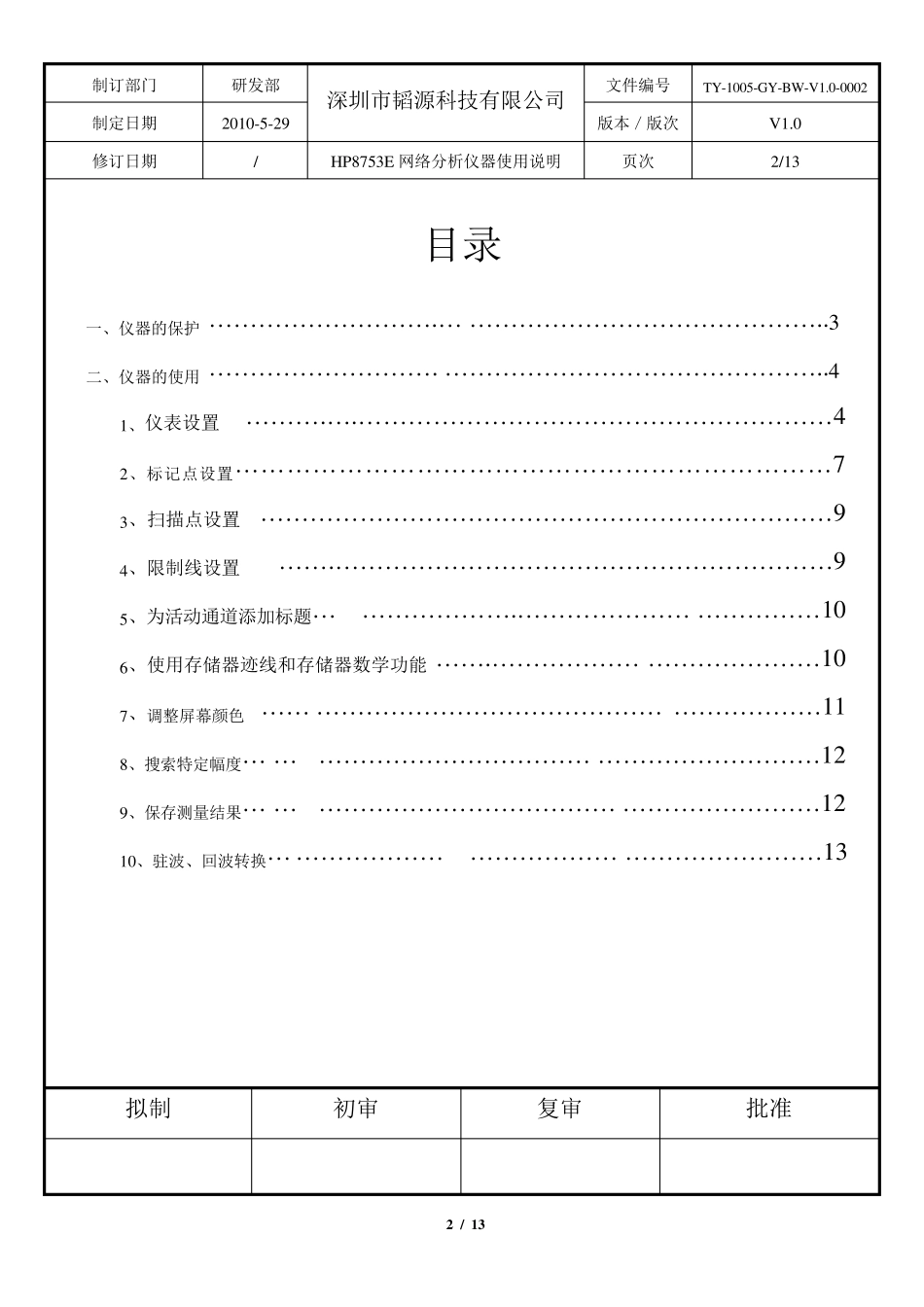

1 / 1 3 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0002 制定日期 2010-5-29 版本／版次 V1.0 修订日期 / HP8753E 网络分析仪器使用说明 页次 1/13 HP8753E 网络分析仪使用说明 拟 制： 日期： 初 审： 日期： 复 审： 日期： 批 准： 日期： 2 / 1 3 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0002 制定日期 2010-5-29 版本／版次 V1.0 修订日期 / HP8753E 网络分析仪器使用说明 页次 2/13 目录 一、仪器的保护 ……………………….… ……………………………………..3 二、仪器的使用 ………………………. ………………………………………..4 1、仪表设置 ……….….…………………………………………………4 2、标记点设置……………………………………………………………7 3、扫描点设置 ……………………………………………………………9 4、限制线设置 …….……………………………………………………9 5、为活动通道添加标题… ……………….………………… ……………10 6、使用存储器迹线和存储器数学功能 …….……………… …………………10 7、调整屏幕颜色 …… …………………………………… ………………11 8、搜索特定幅度… … …………………………… ………………………12 9、保存测量结果… … ……………………………… ……………………12 10、驻波、回波转换… ……………… ……………… ……………………13 拟制 初审 复审 批准 3 / 1 3 制订部门 研发部 深圳市韬源科技有限公司 文件编号 TY-1005-GY-BW-V1.0-0002 制定日期 2010-5-29 版本／版次 V1.0 修订日期 / HP8753E 网络分析仪器使用说明 页次 3/13 一、仪器的保护 1 目的 规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；做为培训文件使公司技术人员了解本仪器的使用。 2 安全摘要 2.1、为防止触电，必须使用提供的电源线的接地叉将仪器底盘和机壳接地 2.2、测试时，不能直接对仪器加电测试 2.3、测试功放前必须在频谱仪上检测过没有自激，才能用网络仪测其它指标 2.4、防止有大的直流电加入，网络仪最大能承受 10V 的直流电 2.5、防止过信号的输入 2.6、频谱仪的最大允许输入信号为 20dBm ,最佳的使用输入信号应小于 10dBm 2.7、在输入信号大于 10dBm 时应...
