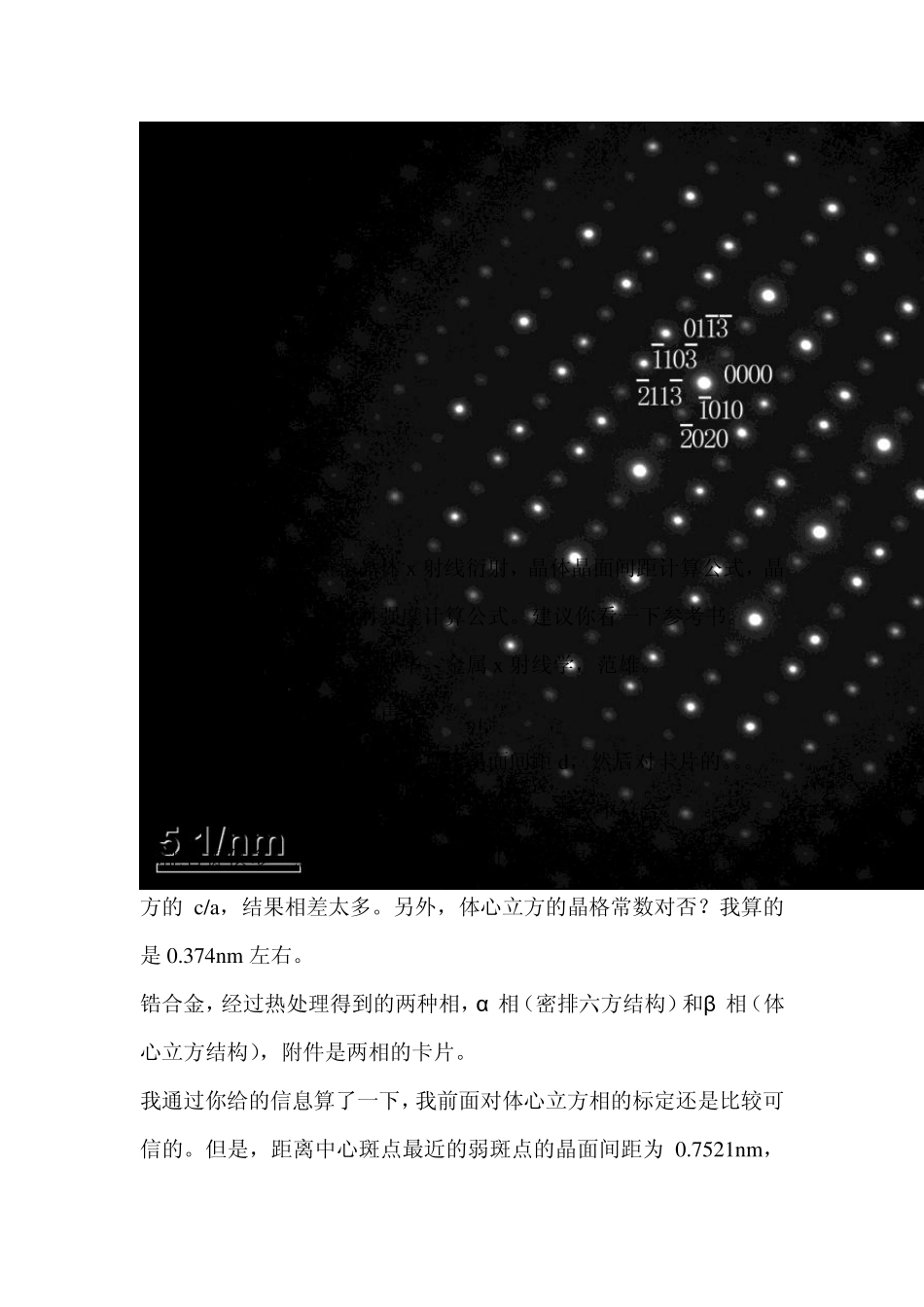

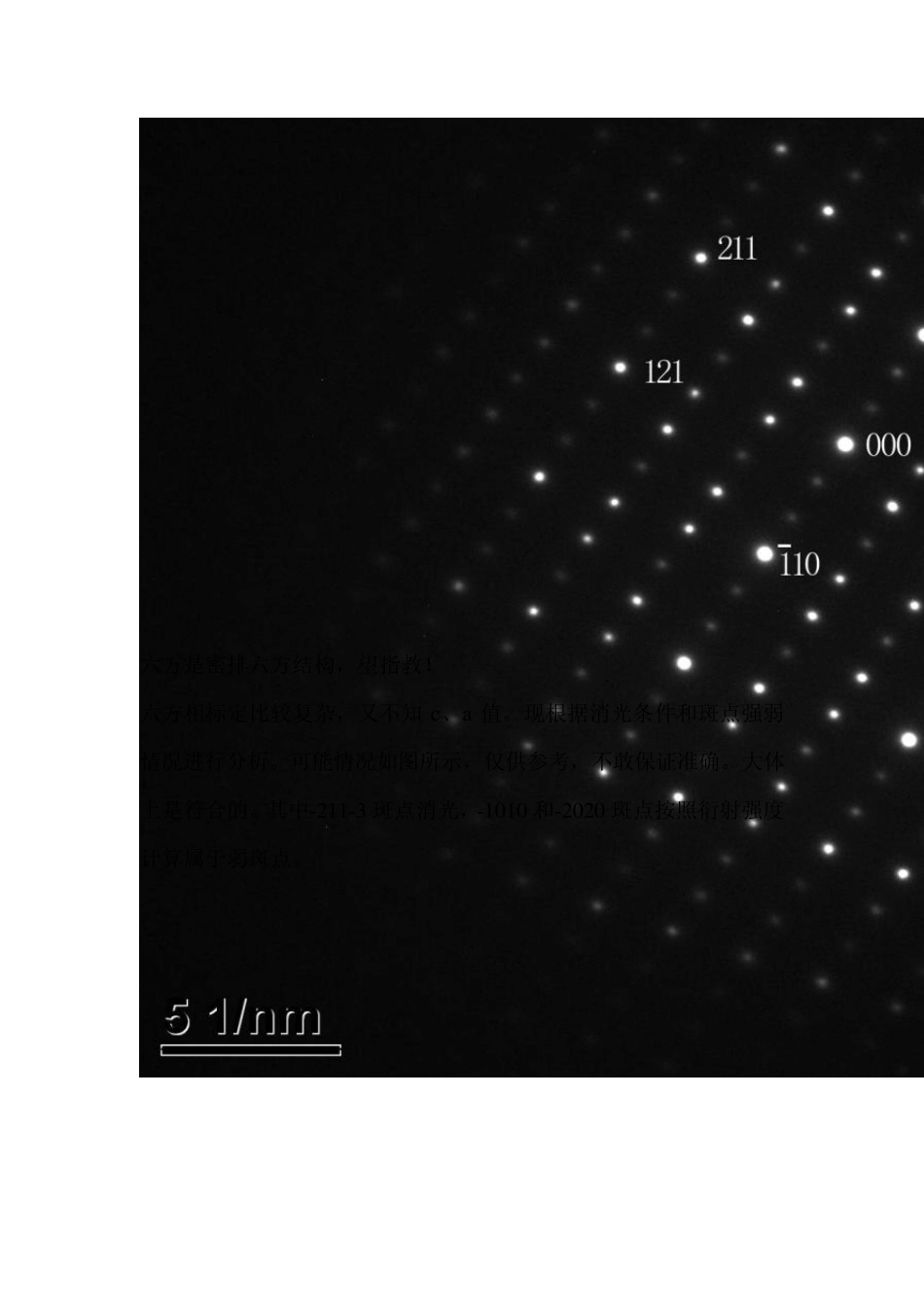

求助高手指教:下图中电子衍射花样标定?已知为两相,一相为体心立方结构,另一相为六方结构。 如果没猜错,你做的应该是 beta Ti 合金与析出 alfa 相。 体心立方相的标定好了,晶带轴为-1-13. 衍射斑点为-110,211,121 体心立方标定 六方是密排六方结构,望指教! 六方相标定比较复杂,又不知c、a 值。现根据消光条件和斑点强弱情况进行分析。可能情况如图所示,仅供参考,不敢保证准确。大体上是符合的。其中-211-3 斑点消光,-1010 和-2020 斑点按照衍射强度计算属于弱斑点。 衍射斑点标定需要熟悉晶体x射线衍射,晶体晶面间距计算公式,晶体衍射的消光条件及衍射强度计算公式。建议你看一下参考书。 分析电子显微学导论,戎咏华。金属 x射线学,范雄。 材料现代分析方法,左演声。 非常谢谢您的帮助!我是先计算出晶面间距d,然后对卡片的。。。 密排六方结构的指数不对,我代进去算了一下,不符合。 你能否提供多一点信息,这两种相是同种成分吗?我试着算了密排六方的c/a,结果相差太多。另外,体心立方的晶格常数对否?我算的是 0.374nm 左右。 锆合金,经过热处理得到的两种相,α 相(密排六方结构)和β 相(体心立方结构),附件是两相的卡片。 我通过你给的信息算了一下,我前面对体心立方相的标定还是比较可信的。但是,距离中心斑点最近的弱斑点的晶面间距为 0.7521nm,远大于pdf 卡上alfa 相的c 轴间距0.5147nm(即不可能为alfa 相的衍射斑点)。所以怀疑是否为另外的相,或者出现了超点阵及其他衍射现象。这是我无法解决的,抱歉!希望你搞清楚后,能告诉我,谢谢! 老师,再次请教一下衍射斑点标定的问题,下图我标的是 alpha 相(密排六方),但是角度符合不上,您再帮我看看,谢谢!(六方结构好复杂) 这是谁跟你照的极品衍射为什么不把晶带轴转正呢?这样看多难看,好好的一套衍射花样,被他转成这种形状哎!! 这张图跟面心立方晶带轴的衍射花样一样的,你确定这是密排六方相?我对六方的衍射花样也不熟的,如果这真是六方相,我需要点时间去看看。 按照你所提供的Zr 数据,我计算了最近两个斑点的晶面间距,米勒指数对应的是100 和101 斑点,但是通过晶面夹角的计算公式,夹角度数为28 度左右,而图中量取的角度为55 度左右,所以不应该是这个相。另外,你最初提供的衍射图谱,我猜测可能是有序相的衍射,而不是两个相的衍射斑点。 Si/Zn O 的高分辨 各位老师/高手请帮忙...
