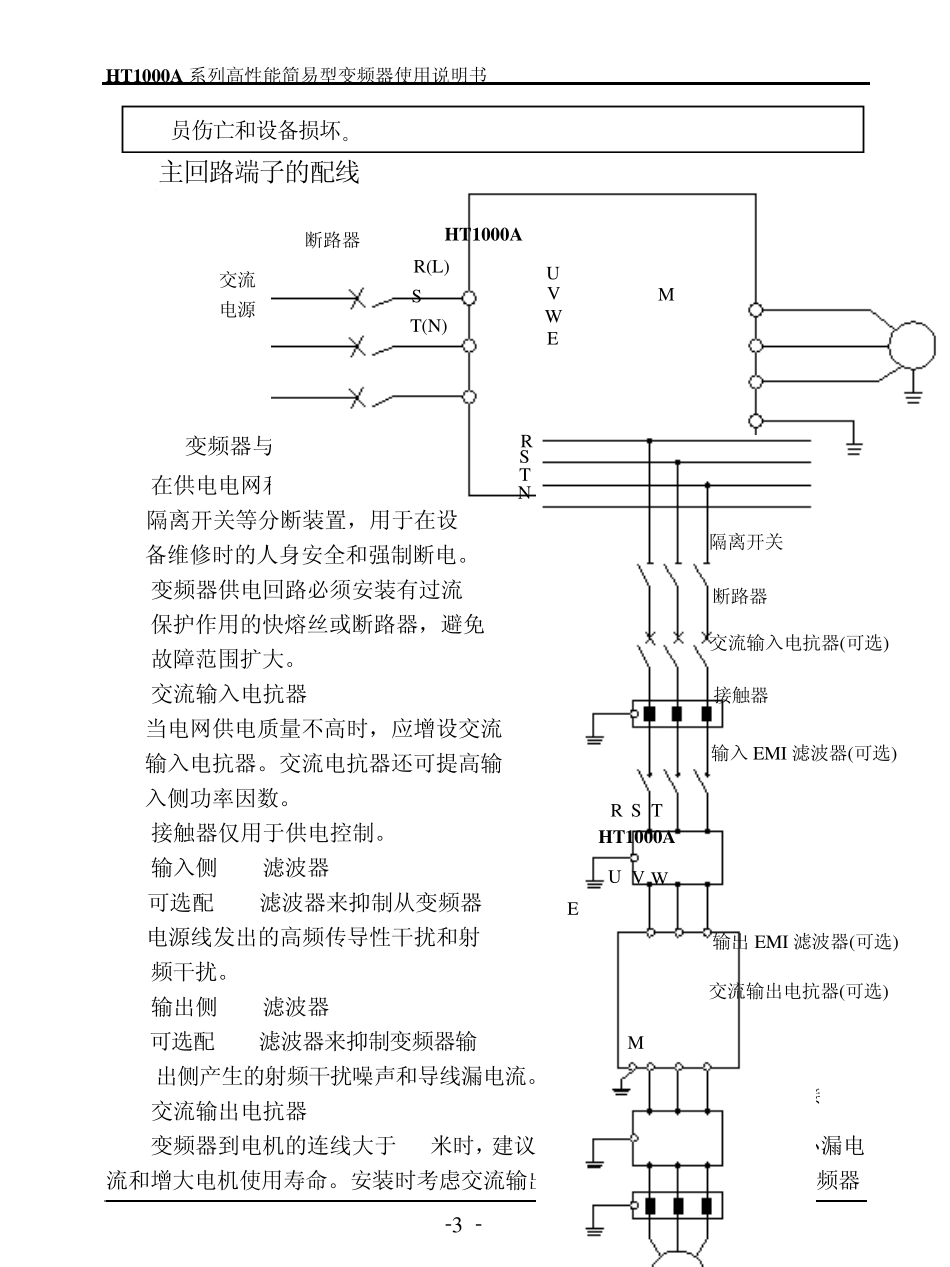

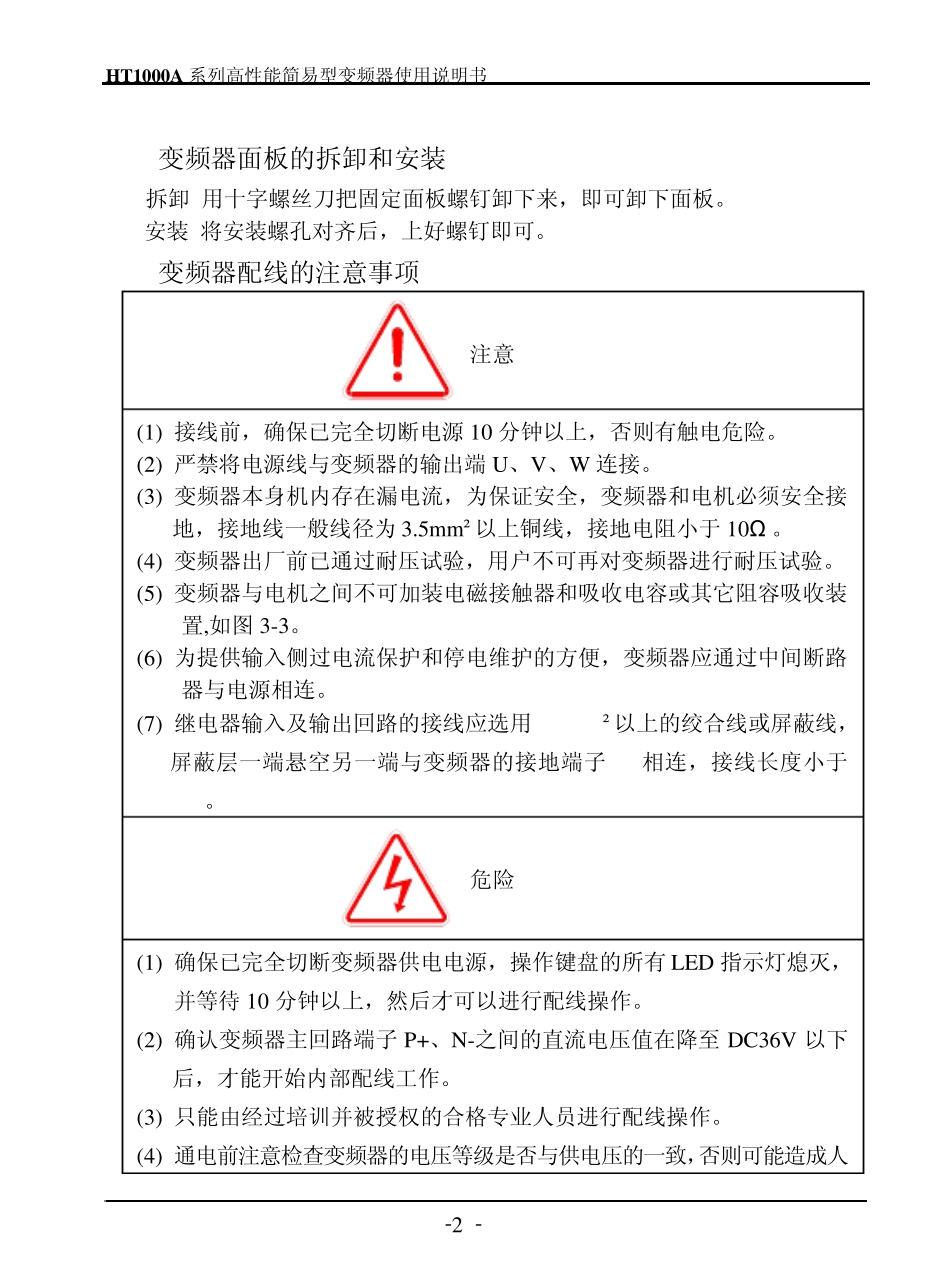

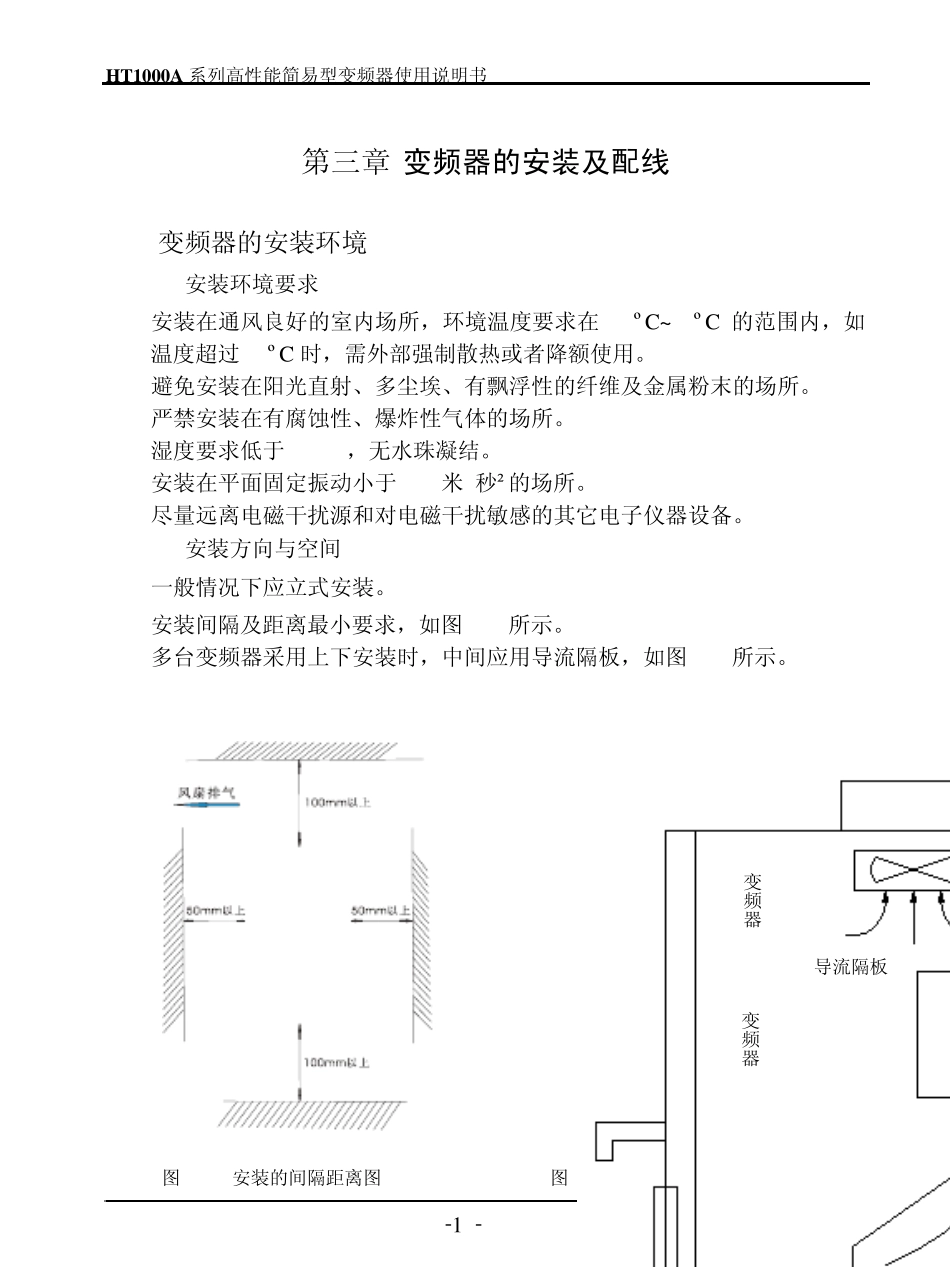

HT1000A 系列高性能简易型变频器使用说明书 - - 1 第三章 变频器的安装及配线 3.1 变频器的安装环境 3.1.1 安装环境要求 (1) 安装在通风良好的室内场所，环境温度要求在-10ºC~40ºC 的范围内，如温度超过40ºC 时，需外部强制散热或者降额使用。 (2) 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。 (3) 严禁安装在有腐蚀性、爆炸性气体的场所。 (4) 湿度要求低于95%RH，无水珠凝结。 (5) 安装在平面固定振动小于5.9米/秒²的场所。 (6) 尽 量 远 离 电 磁 干 扰 源 和 对 电 磁 干 扰 敏 感 的其 它 电 子 仪 器设 备 。 3.1.2 安装方 向 与 空 间 (1) 一 般情况下应立式安装。 (2) 安装间 隔及距离 最小要求，如图 3-1所示。 (3) 多台变频器采用上下安装时，中间 应用导流隔板，如图 3-2所示。 图 3-1 安装的间 隔距离 图 图 3-2 多台变频器的安装示意图 变频器 变频器 导流隔板 HT1000A 系列高性能简易型变频器使用说明书 - - 2 3.2 变频器面板的拆卸和安装 拆卸:用十字螺丝刀把固定面板螺钉卸下来，即可卸下面板。 安装:将安装螺孔对齐后，上好螺钉即可。 3.3 变频器配线的注意事项 注意 (1) 接线前，确保已完全切断电源10 分钟以上，否则有触电危险。 (2) 严禁将电源线与变频器的输出端U、V、W 连接。 (3) 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为3.5mm²以上铜 线，接地电阻 小 于 10Ω 。 (4) 变频器出厂 前已通 过 耐 压 试 验 ，用户 不 可再 对变频器进 行 耐 压 试 验 。 (5) 变频器与电机之 间 不 可加 装电磁 接触器和吸 收 电容 或 其 它 阻 容 吸 收 装置 ,如 图 3-3。 (6) 为提 供 输入侧过 电流保护和停电维护的方便，变频器应通 过 中间 断路器与电源相连。 (7) 继电器输入及输出回路的接线应选用0.75mm²以上的绞合线或 屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子 E相连，接线长度小 于50m。 危险 (1) 确保已完全切断变频器供 电电源，操作键盘的所有LED 指示灯熄灭，并等待 10 分钟以上，然后才可以进 行 配线操作。 (2) 确认变频器主回路端子 P+、N-之 间 的直流电压 值在降至 DC36V 以下后，才能开始内部配线工作。 (3) 只能由经过 培训并被授权的合格专业人员进 行 ...
