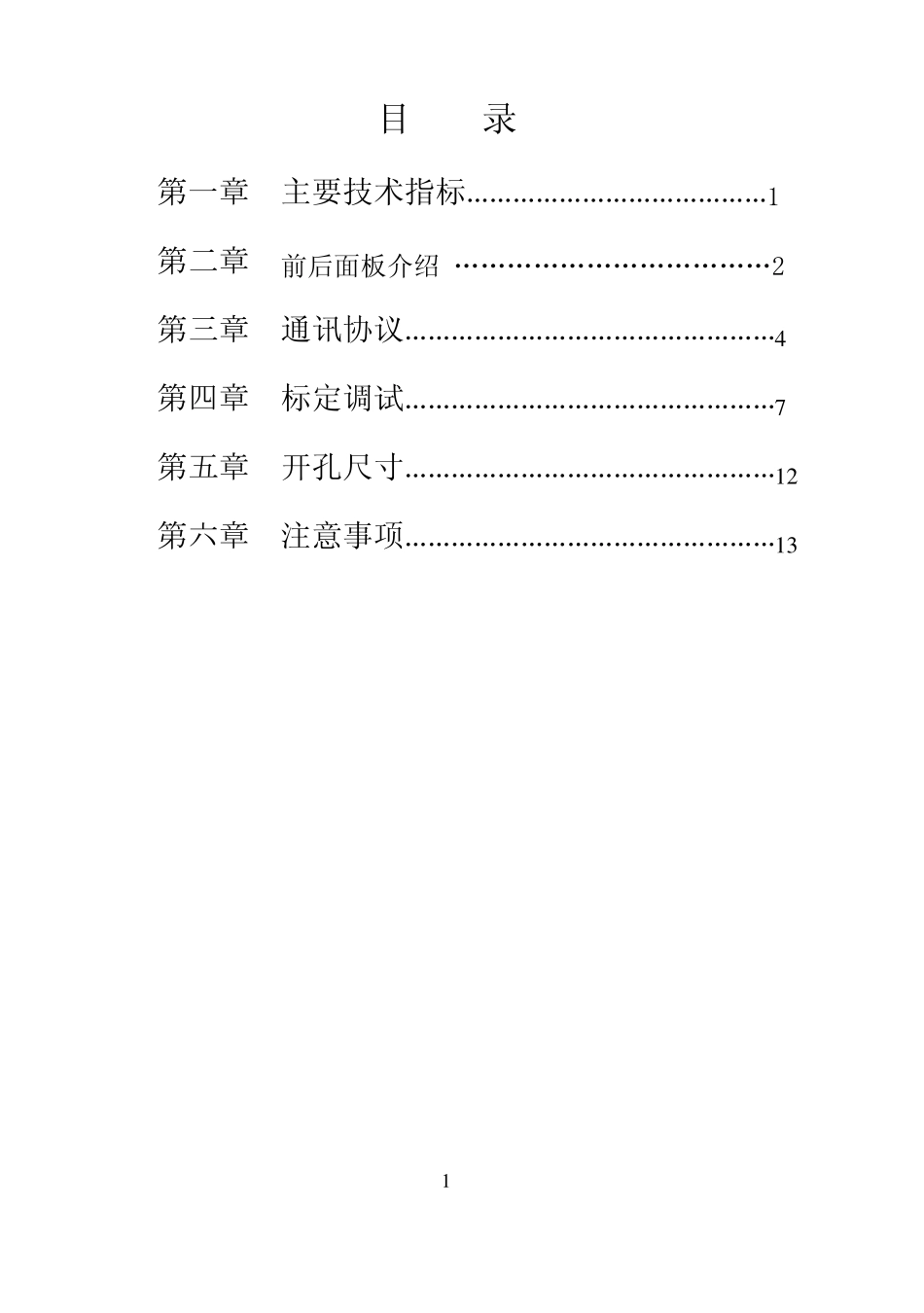

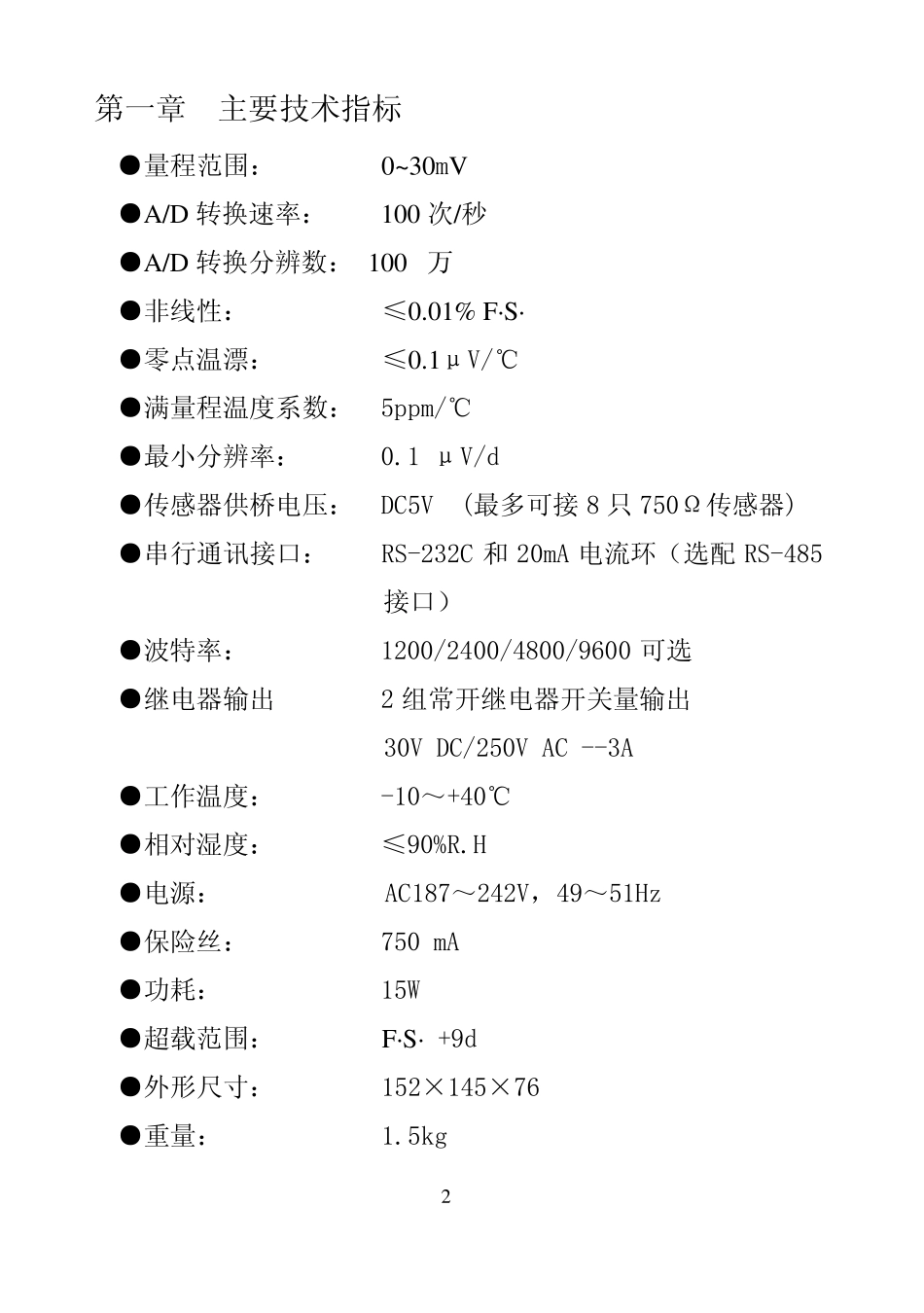

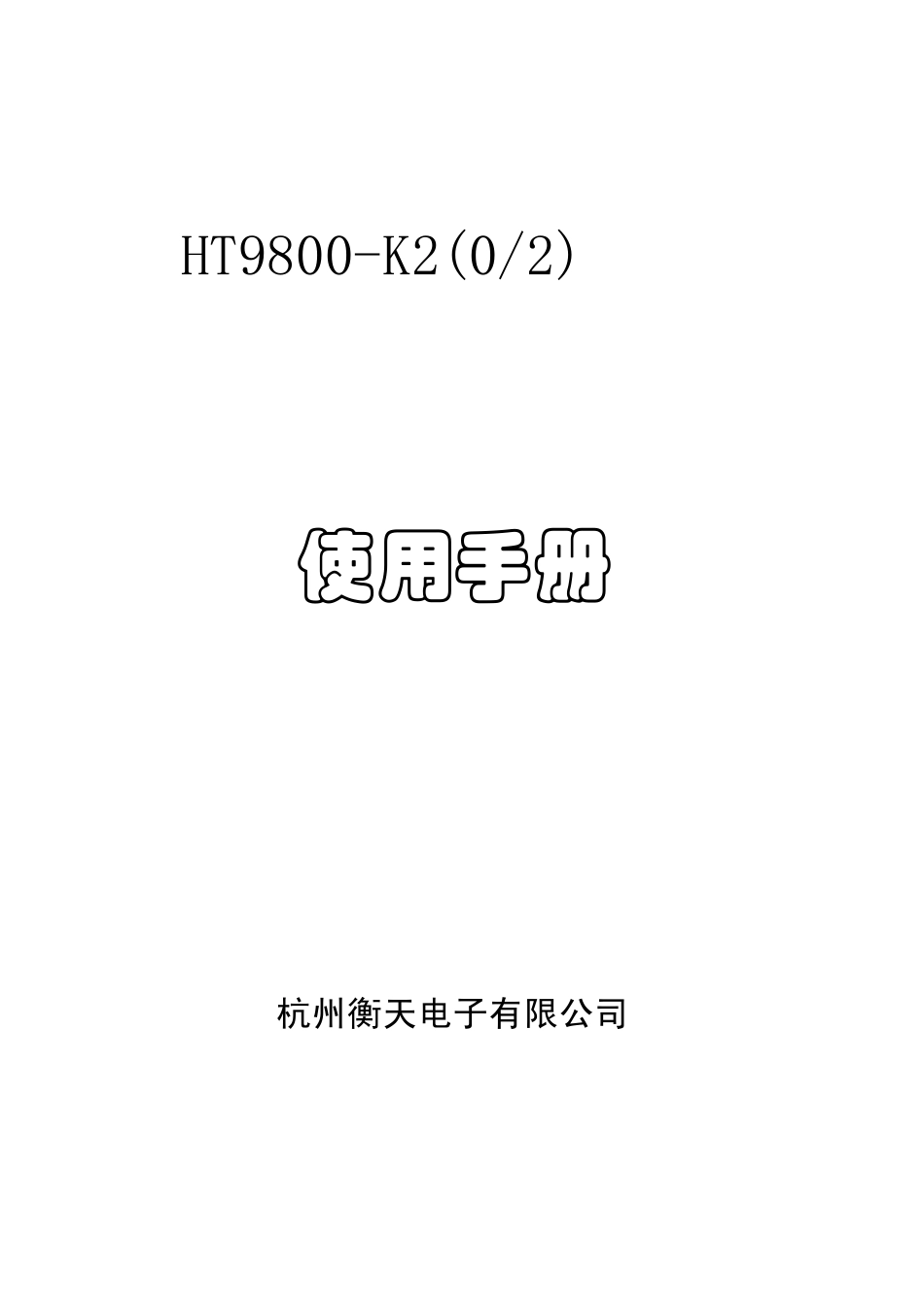

HT9800-K2(0/2) 使 用 手 册 杭州衡天电子有限公司 1 目 录 第一章 主要技术指标…………………………………1 第二章 前后面板介绍 ………………………………2 第三章 通讯协议…………………………………………4 第四章 标定调试…………………………………………7 第五章 开孔尺寸…………………………………………1 2 第六章 注意事项…………………………………………1 3 第一章 主要技术指标 2●量程范围： 0~30mV ●A/D 转换速率： 100 次/秒 ●A/D 转换分辨数： 100 万 ●非线性： ≤0.01% F·S· ●零点温漂： ≤0.1μV/℃ ●满量程温度系数： 5ppm/℃ ●最小分辨率： 0.1 μV/d ●传感器供桥电压： DC5V (最多可接8 只750Ω传感器) ●串行通讯接口： RS-232C 和20mA 电流环（选配RS-485接口） ●波特率： 1200/2400/4800/9600 可选 ●继电器输出 2 组常开继电器开关量输出 30V DC/250V AC --3A ●工作温度： -10～+40℃ ●相对湿度： ≤90%R.H ●电源： AC187～242V，49～51Hz ●保险丝： 750 mA ●功耗： 15W ●超载范围： F·S· +9d ●外形尺寸： 152×145×76 ●重量： 1.5kg第二章 前后面板介绍 前面板示意图 一、前面板指示灯介绍: 显示窗口左面6 个指示灯为输入输出指示灯,当对应通道工作时，指示灯亮。其中上面2 个 IN1 、IN2 为输入通道状态指示灯,下面4 个 OUT1～OUT4 为输出通道状态指示灯。 显示窗口下面6 个指示灯为称重状态指示灯： 1、［稳定］指示灯：灯亮表示称重显示值稳定,可以读数。 2、［称重］指示灯：灯亮表示显示重量值。此时,我们称 其为称重状态。 3、［运行］指示灯：保留。 4、［零位］指示灯：灯亮表示称重值为零。 5、［超量］指示灯：称重显示值超出量程。 6、［m A ］指示灯：毫安显示 显示串口右面2 个指示灯为重量单位指示灯： 1、［ kg ］指示灯：灯亮表示称重值为千克。 2、［ l b ］指示灯：保留。 3第二章 前后面板介绍 二、前面板按键介绍： 0～9： 数字键 F1: 继电器动作重量设定按键,具体设定请看第10 页。 F2： KG/mA 转换 EXIT: 退出 ENTER: 输入 DEBUG: 标定 ZERO: 置零 后面板示意图 +L: 4-20mA 正输出 -L: 4-20mA 负输出 OUT3：下限继电器输出 OUT4：上限继电器输出 4第三章 通讯协议 5RS-232 最长通讯距离为15m 通讯协议： a、串...
