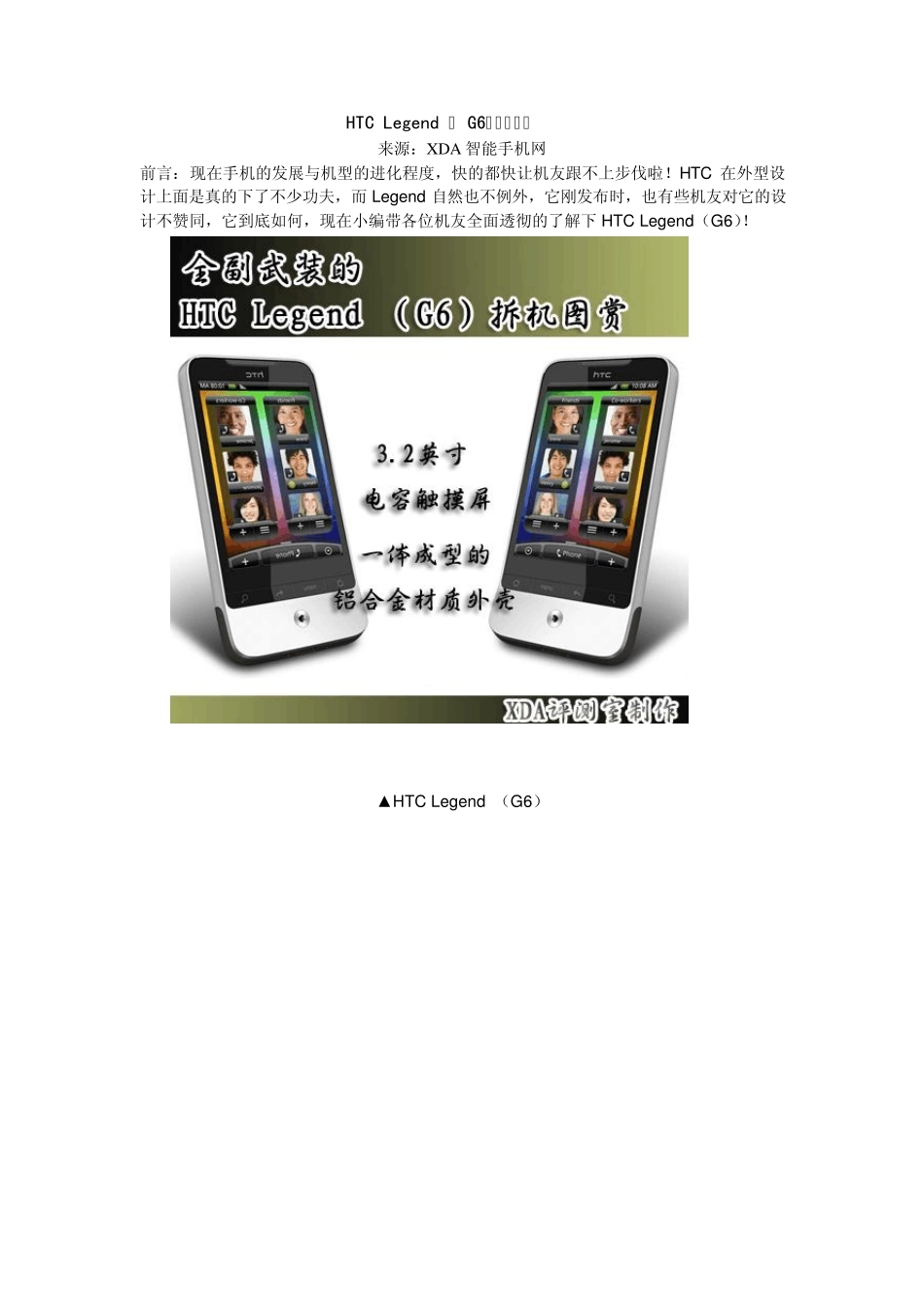

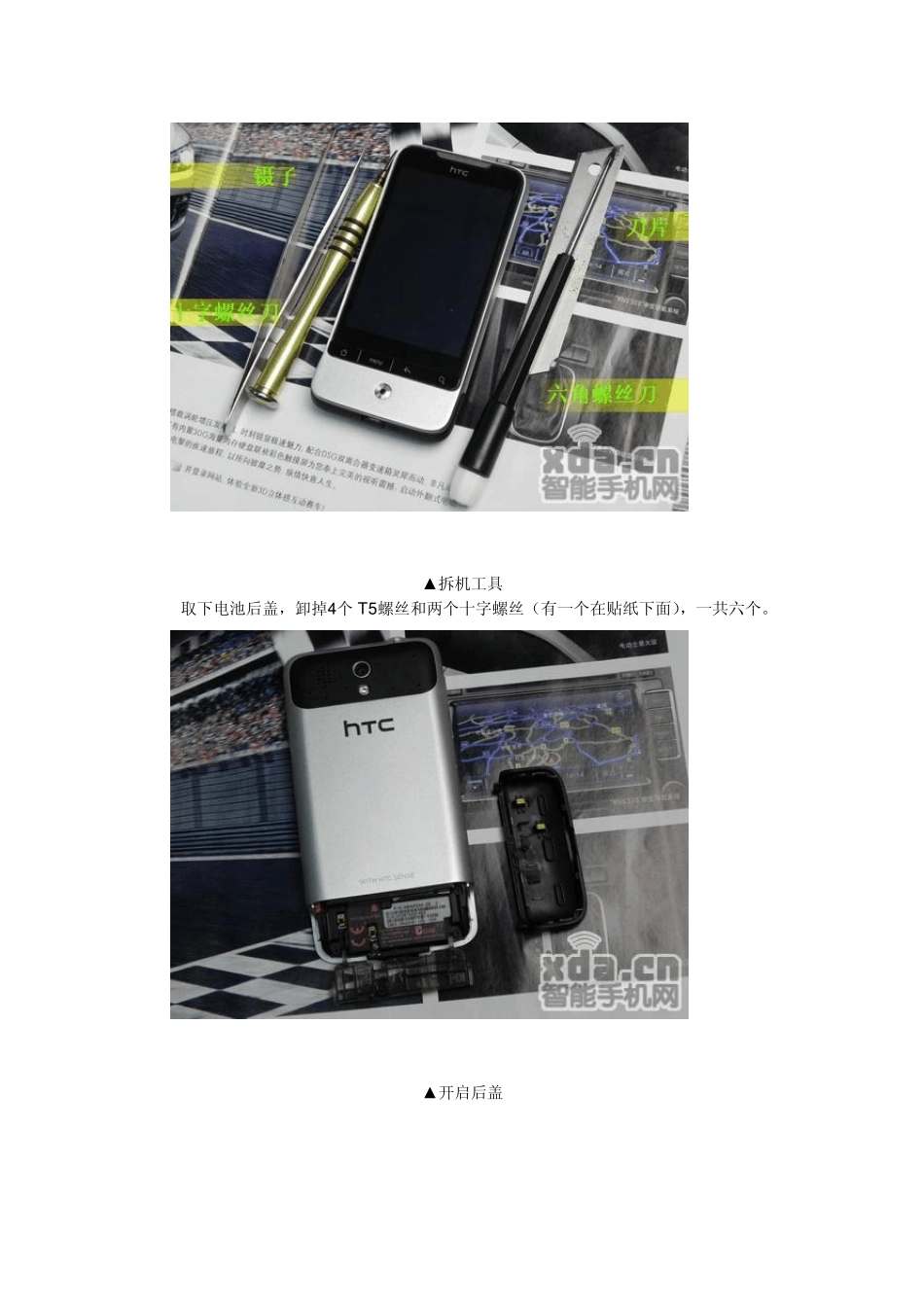

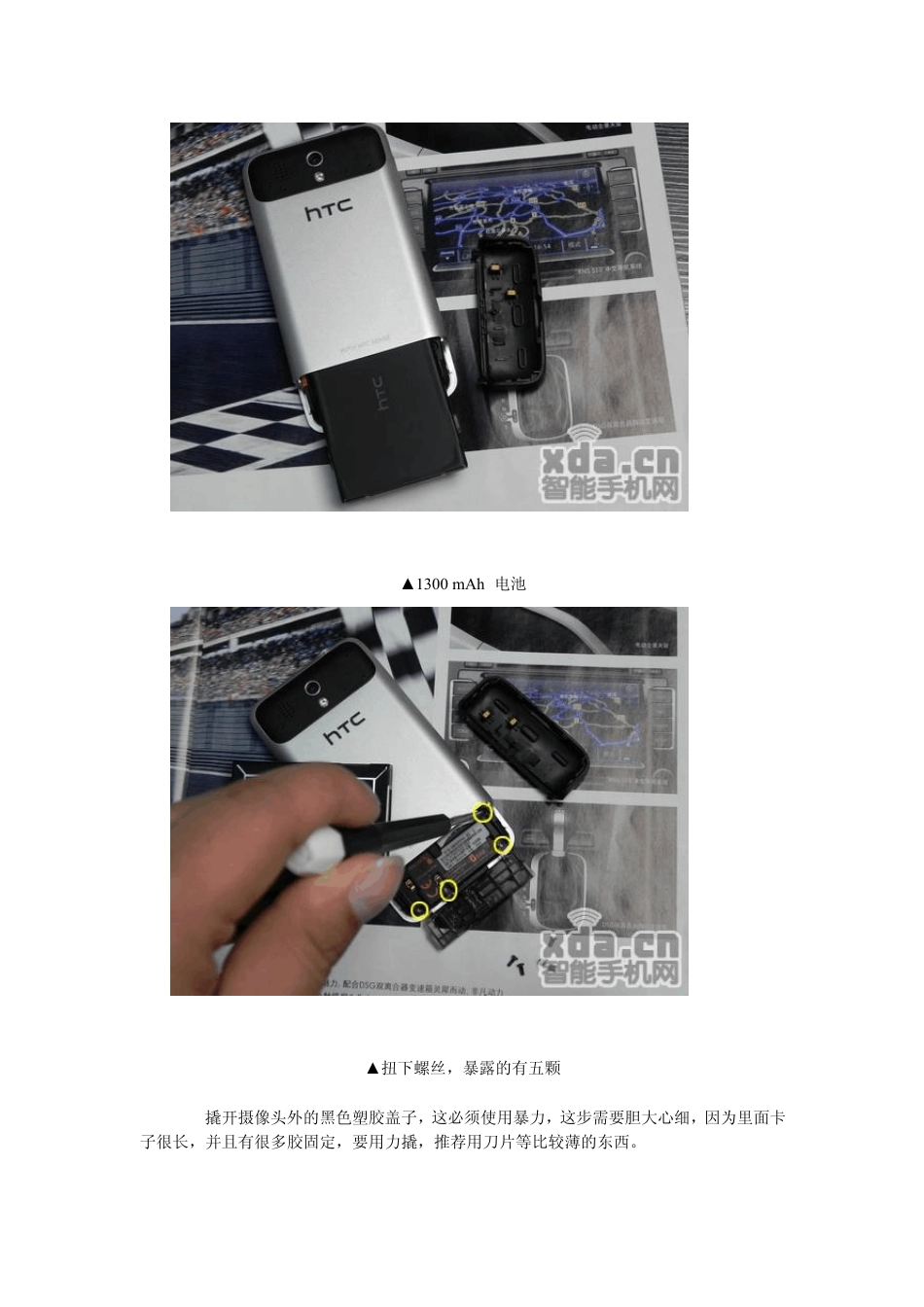

HTC Legend ( G6)拆机图赏 来源:X D A 智能手机网 前言:现在手机的发展与机型的进化程度,快的都快让机友跟不上步伐啦!HTC 在外型设计上面是真的下了不少功夫,而 Legend 自然也不例外,它刚发布时,也有些机友对它的设计不赞同,它到底如何,现在小编带各位机友全面透彻的了解下 HTC Legend(G6)! ▲HTC Legend (G6) ▲拆机工具 取下电池后盖,卸掉4个T5螺丝和两个十字螺丝(有一个在贴纸下面),一共六个。 ▲开启后盖 ▲ 1300 mAh 电池 ▲ 扭下螺丝,暴露的有五颗 撬开摄像头外的黑色塑胶盖子,这必须使用暴力,这步需要胆大心细,因为里面卡子很长,并且有很多胶固定,要用力撬,推荐用刀片等比较薄的东西。 ▲用镊子顶起上面的盖子,那然后用指甲掰开 ▲打开上面那个盖子非暴力是开不开的! ▲又暴露了两颗六角螺丝 ▲拿下按键又发现两颗螺丝 ▲用螺丝刀扭下两颗十字型的螺丝 到现在为止所有暴露在外的螺丝总共有九颗全部都扭下来啦,但是里面的板子怎么也动不了!前面就说啦取下电池后盖有五颗暴露的,还有一颗藏在贴纸下啦!这贴纸胶沾得很牢固最好不要硬撕,建议使用刀片等比较薄的东西! ▲藏得很隐秘吧 ▲扭下这最后一颗就可以拿下主板框架 ▲拿下这个贴纸 ▲贴纸下还有机关,是一个固定板 摄像头外塑胶盖子弄开,下面有两个比较长的T5,卸掉之后就可以用手指往前顶整个机芯组件,这里有个小窍门,把尾部的机芯和前面板结合处撬松动,上面也会 很容易下来的,就像是跷跷板一样的结构。机芯是一个整体,塞在整块铝合金雕刻出来的壳子里面的。机芯取出来时候,面板上的一条按键会脱落,底下的两个银色 十字螺丝是固定那一条实体键的,此时可拆可不拆。 ▲准备拆主板 ▲分开外壳 ▲分开外壳 机芯取出来之后就方便了。机芯有两块塑料框架固定,上半块是屏幕组件,下半部分是主板。显示屏接口为扣接,表面有金属板用两个黑色十字螺丝固定。触摸接口 直接扣在主板上的。实体按键和鼠标都是插接在主板上的,大家拆的时候要小心。屏幕组件背后很多强力双面胶,要换屏的朋友要有耐心慢慢用刀片割开。 ▲分离外壳 ▲拆下边条 ▲拆电池挡盖 ▲拆下电池挡盖 ▲拆除光学轨迹球前的挡板上的螺丝 ▲拆除挡板 ▲拆除按键排线 ▲拿下按键、排线 ▲用暴力将框架分开 ▲分开框架 ▲将主板、框架分开 ▲扭下主板上固定的螺丝 ▲拆下主板上的螺丝 ▲拆除主板上连接的排线 ▲拆下主板上连...
