惠普HPCQ42拆机G42拆机图文指导教程

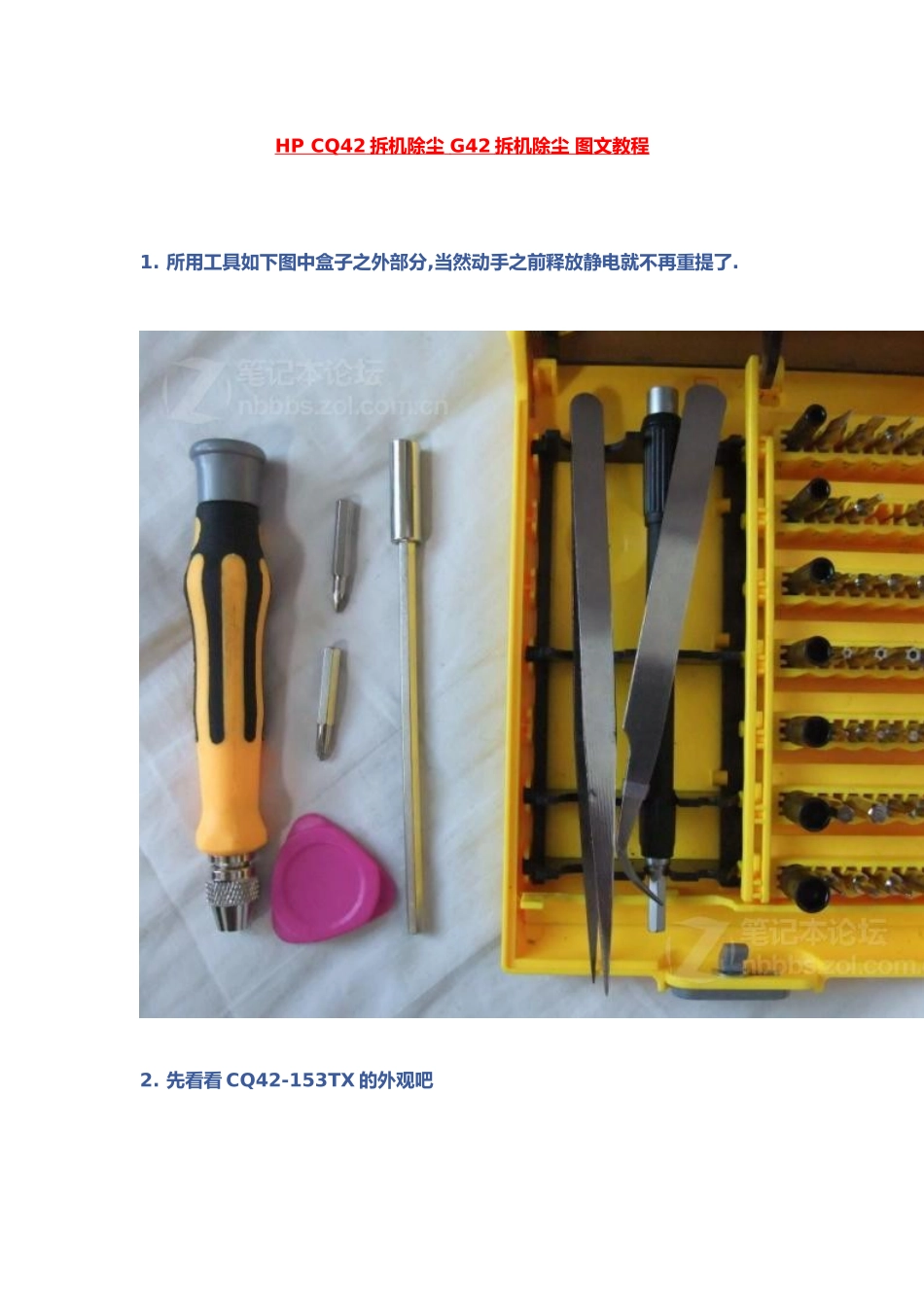

惠普HPCQ42拆机G42拆机图文指导教程_第1页
1/19
惠普HPCQ42拆机G42拆机图文指导教程_第2页
2/19

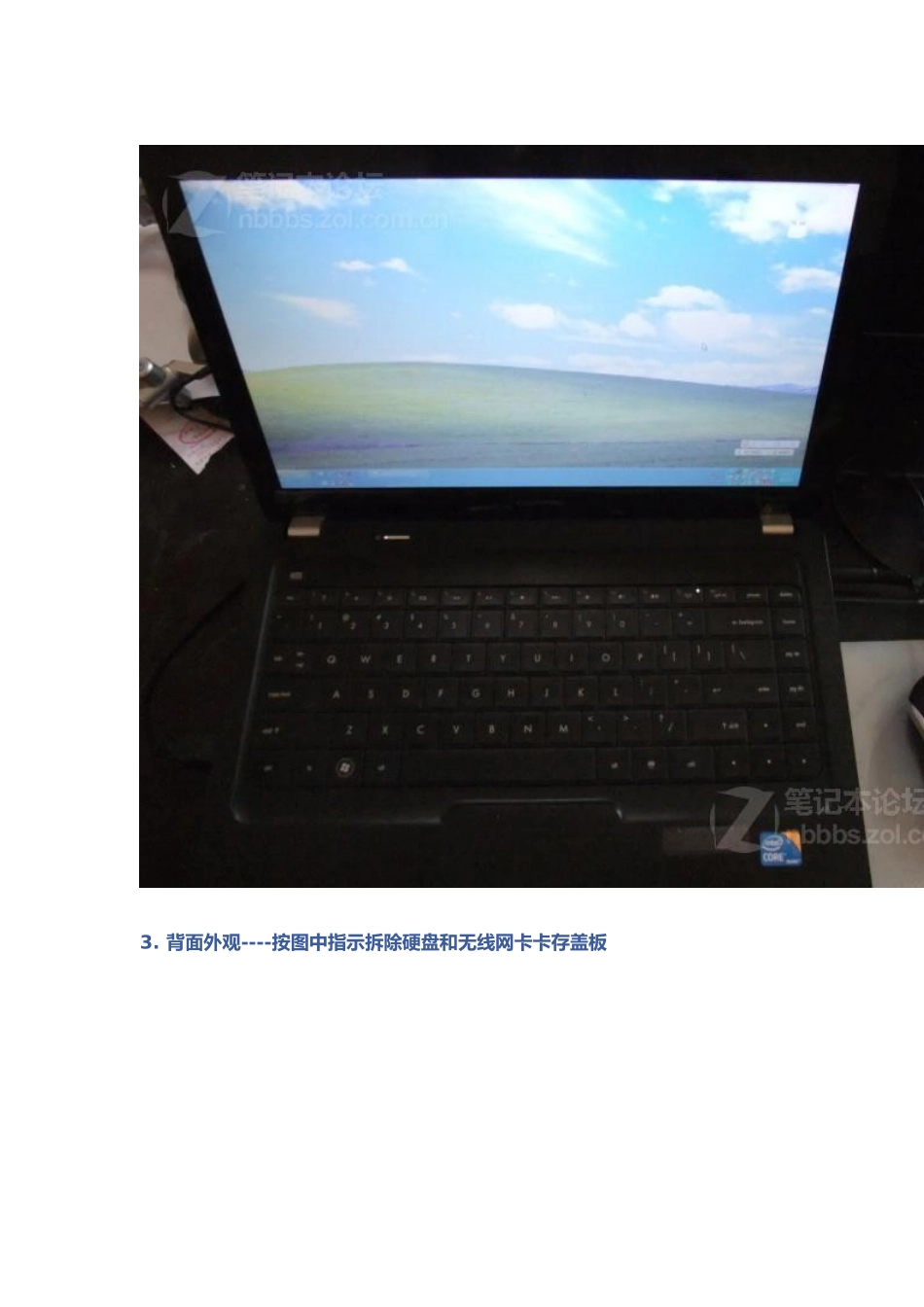

惠普HPCQ42拆机G42拆机图文指导教程_第3页
3/19
HP CQ42 拆机除尘 G42 拆机除尘 图文教程 1. 所用工具如下图中盒子之外部分,当然动手之前释放静电就不再重提了. 2. 先看看 CQ42-153TX 的外观吧 3. 背面外观----按图中指示拆除硬盘和无线网卡卡存盖板4. 背面外观(电池,无线网卡存盖板和硬盘盖板已拆除)----继续按指示拆除硬盘光驱无线网卡以与存 5. 背面外观(无线网卡存硬盘和光驱已拆除)----继续按指示拆除键盘 键盘从底面顶开后的样子 取下键盘排线 6. 准备拆除前面板(感觉用词不当,相当不专业)----按指示断开四处连接线,其中左上角为水平拔出,另外三个是抬起卡扣拿出排线 拆除背面这 10 颗前面板螺丝,并用手或拨片拆下前面板 拆下来的前面板面图----有人在网上问怎么加蓝牙,这里指出了蓝牙的安装固定位置,后面将有蓝牙连接位置图蓝牙模块安装位局部放大图 蓝牙模块见下图-注意 CQ42 要选用线长为 18CM 的蓝牙模块(切记,否则线太短,无法安装)蓝牙模块连线连接在主板的这个接口上7. 前面板拆除后露出主板----按图示取下各线路并拆下三个主板固定螺丝拿下主板 主板正面主板背面CPU 与散热器局部图----没有硅脂就不拆了,清理一下灰尘就行了 比较难拆的总电源供电线局部图 8. 屏幕就不拆了,留着下次清灰的时候再玩!
