HTRI手册

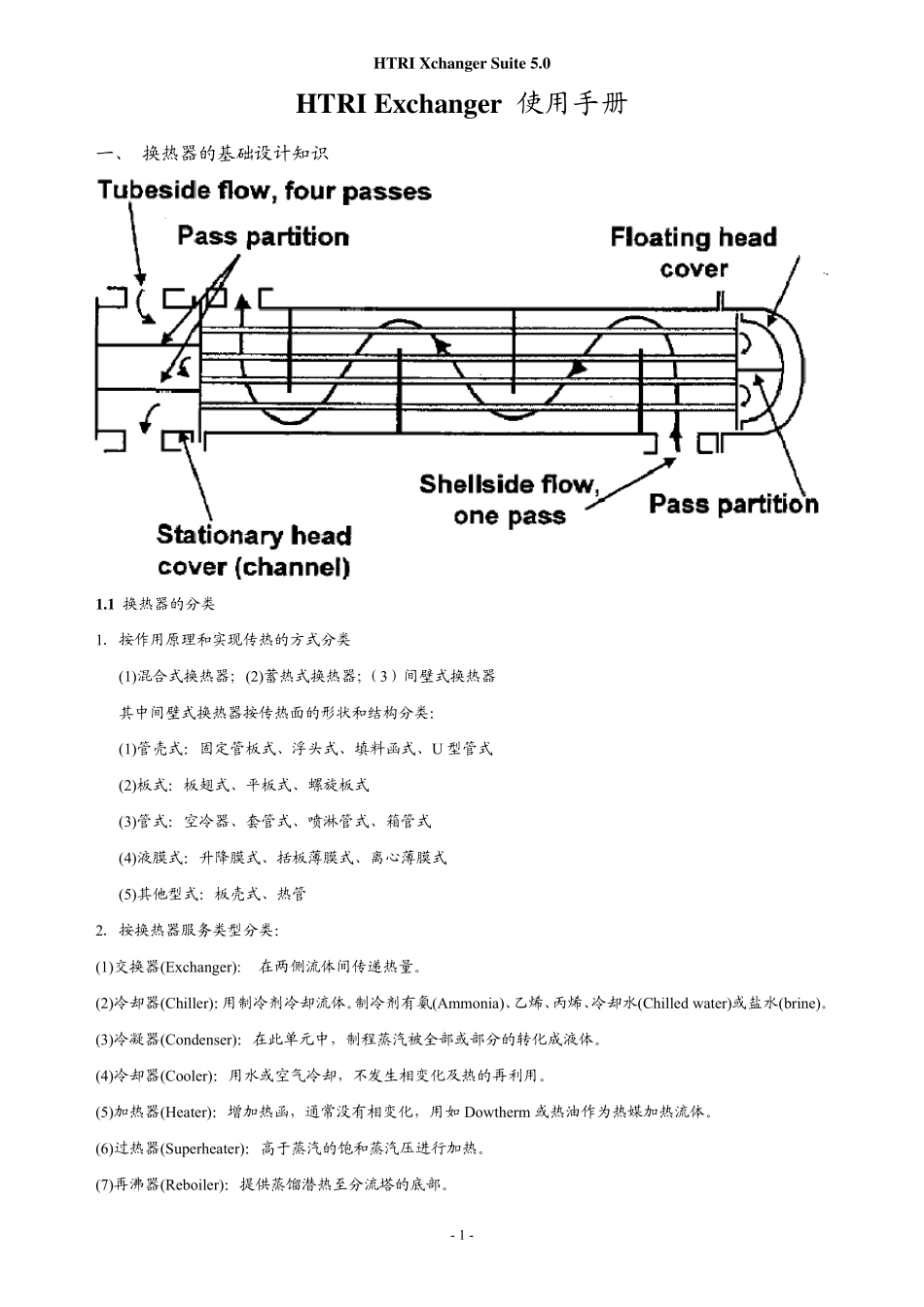

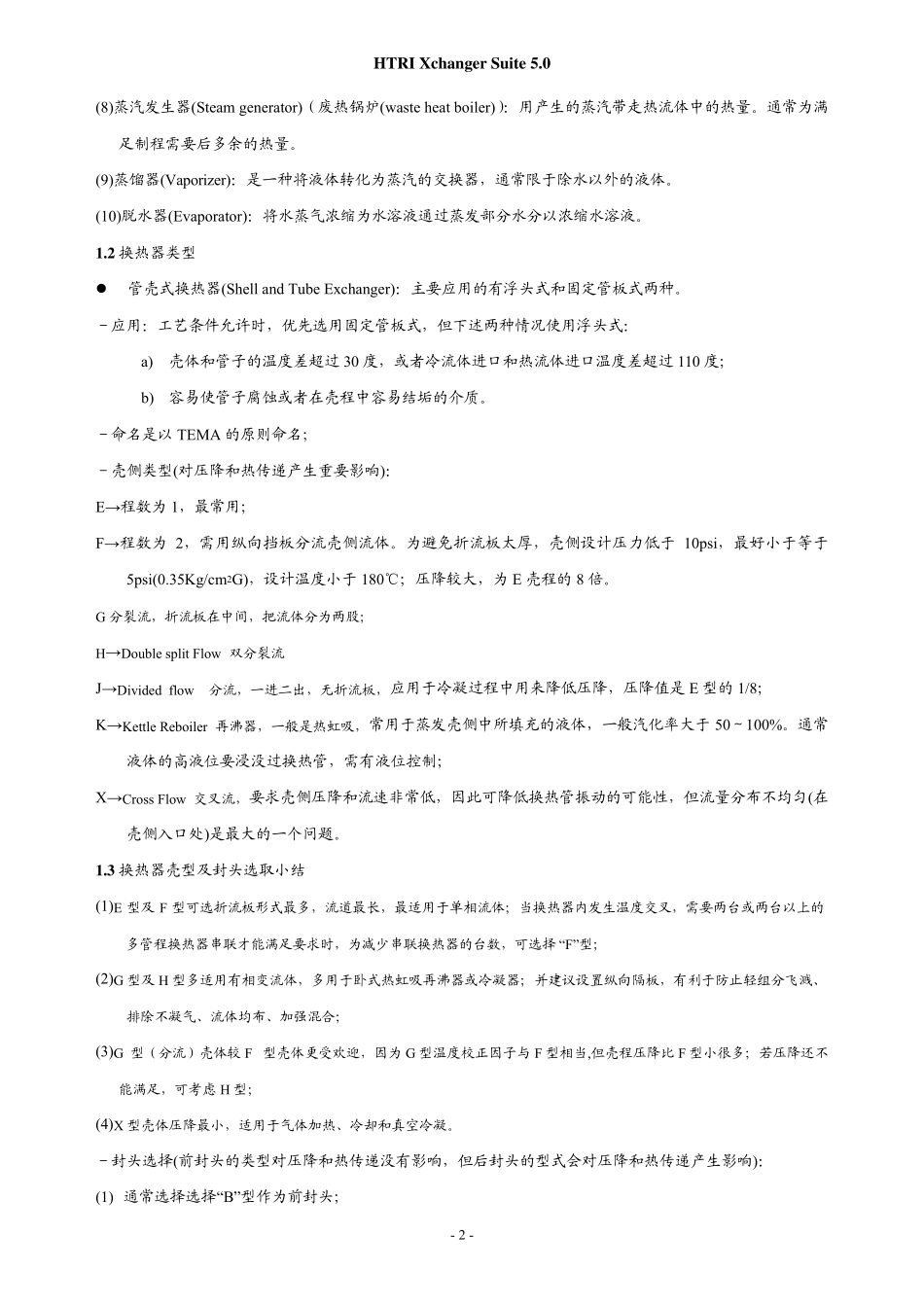

HTRI Xchanger Suite 5.0 - 1 -HTRI Exchanger 使用手册 一、 换热器的基础设计知识 1.1 换热器的分类 1．按作用原理和实现传热的方式分类 (1)混合式换热器；(2)蓄热式换热器；（3）间壁式换热器 其中间壁式换热器按传热面的形状和结构分类： (1)管壳式：固定管板式、浮头式、填料函式、U 型管式 (2)板式：板翅式、平板式、螺旋板式 (3)管式：空冷器、套管式、喷淋管式、箱管式 (4)液膜式：升降膜式、括板薄膜式、离心薄膜式 (5)其他型式：板壳式、热管 2．按换热器服务类型分类： (1)交换器(Exchanger): 在两侧流体间传递热量。 (2)冷却器(Chiller)：用制冷剂冷却流体。制冷剂有氨(Ammonia)、乙烯、丙烯、冷却水(Chilled water)或盐水(brine)。 (3)冷凝器(Condenser)：在此单元中，制程蒸汽被全部或部分的转化成液体。 (4)冷却器(Cooler)：用水或空气冷却，不发生相变化及热的再利用。 (5)加热器(Heater)：增加热函，通常没有相变化，用如 Dowtherm 或热油作为热媒加热流体。 (6)过热器(Superheater)：高于蒸汽的饱和蒸汽压进行加热。 (7)再沸器(Reboiler)：提供蒸馏潜热至分流塔的底部。 HTRI Xchanger Su ite 5.0 - 2 -(8)蒸汽发生器(Steam generator)（废热锅炉(waste heat boiler)）：用产生的蒸汽带走热流体中的热量。通常为满足制程需要后多余的热量。 (9)蒸馏器(Vaporizer)：是一种将液体转化为蒸汽的交换器，通常限于除水以外的液体。 (10)脱水器(Evaporator)：将水蒸气浓缩为水溶液通过蒸发部分水分以浓缩水溶液。 1.2 换热器类型 z 管壳式换热器(Shell and Tube Exchanger)：主要应用的有浮头式和固定管板式两种。 －应用：工艺条件允许时，优先选用固定管板式，但下述两种情况使用浮头式： a) 壳体和管子的温度差超过 30 度，或者冷流体进口和热流体进口温度差超过 110 度； b) 容易使管子腐蚀或者在壳程中容易结垢的介质。 －命名是以 TEMA 的原则命名； －壳侧类型(对压降和热传递产生重要影响)： E→程数为 1，最常用； F→程数为 2，需用纵向挡板分流壳侧流体。为避免折流板太厚，壳侧设计压力低于 10psi，最好小于等于5psi(0.35Kg/cm2G)，设计温度小于 180℃；压降较大，为 E 壳程的 8 倍。 G 分裂流，折流板在中间，把流体分为两股； H→Double split Flow 双分裂流 J→Divided flow 分流，一进二出，无折流板，应用于冷凝过程中用来降低...
