HW3000微机控制器说明书

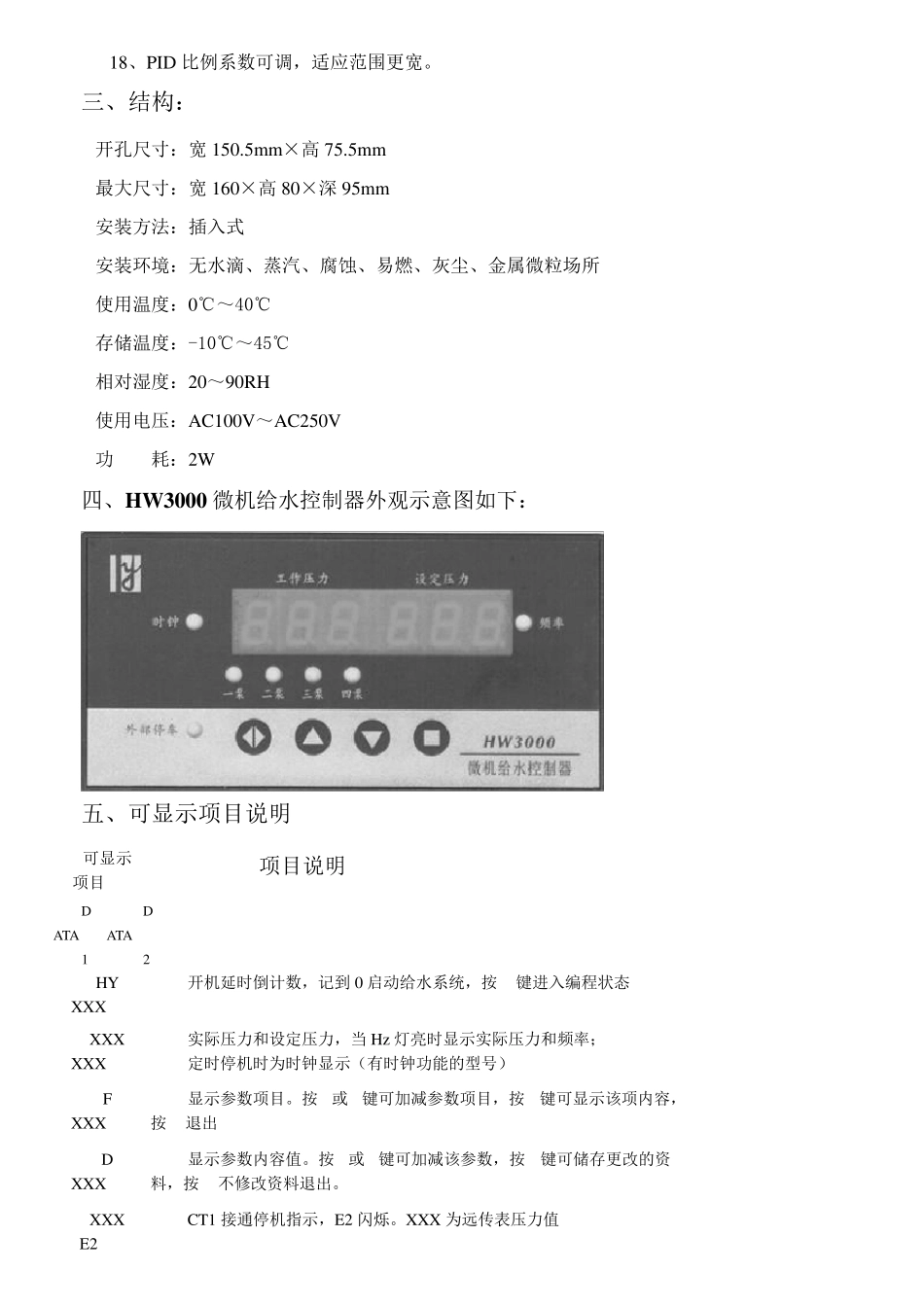

HW3000/123C 控制器说明书 发布日期：2011-04-14 浏览次数：1105 v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior: 一、简介 HW3000/123C 是压差控制与 PID 调节兼容型微机恒压给水控制器，采用单片机控制，使调节速度更快，控制更精确，超调量更小，更加人性化。适用于各种规模给水系统，使用灵活方便。控制器内部同时使用软件看门狗与硬件看门狗，使控制更可靠。输出继电器采用抗干扰措施，使抗干扰能力更强。有时钟功能的控制器(HW3000/123CT)断电状态时钟可连续工作 48 小时，能适用于大部分给水环境。 二、特点： 1、 面板表卡式安装，安装使用方便； 2、 各种型号使用统一外形尺寸，更换方便； 3、 在线设定参数调整方便； 4、 采用数字 PID 调节，控制精确； 5、 软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强； 6、 可设定上限保护压力，防止超压，有泄流阀可选功能； 7、 可设定（0～5V）或（4～20mA）输入； 8、 可补偿传感器误差； 9、锅炉动 静 压补水； 10、设定压力和实 际 压力显 示 ； 11、有变 频 器故 障 ，欠 压超时和低 水位 报 警 指 示 ； 12、密 码 锁 定设定参数； 13、内部采用开 关 电源 供 电，电压适应 范 围 宽 ； 14、30 分钟低 频 运 行 自 动 转 入休 眠 状态； 15、3 位 数码 显 示 ，设定压力上限2.2 Mp； 16、有在线手 动 调节给定压力功能； 17、3 组 出厂 参数随 意 选择 ，用户 参数保存 与调用； 18、PID 比例系数可调，适应范围更宽。 三、结构： 开孔尺寸：宽150.5mm×高 75.5mm 最大尺寸：宽160×高 80×深 95mm 安装方法：插入式 安装环境：无水滴、蒸汽、腐蚀、易燃、灰尘、金属微粒场所 使用温度：0℃～40℃ 存储温度：-10℃～45℃ 相对湿度：20～90RH 使用电压：AC100V～AC250V 功 耗：2W 四、HW 3000 微机给水控制器外观示意图如下： 五、可显示项目说明 可显示项目 项目说明 DATA 1 DATA 2 HY XXX 开机延时倒计数，记到 0 启动给水系统，按键进入编程状态 XXX XXX 实际压力和设定压力，当 Hz灯亮时显示实际压力和频率； 定时停机时为时钟显示（有时钟功能的型号） F XXX 显示参数项目。按或键可加减参数项目，按键可显示该项内容，按退出...
