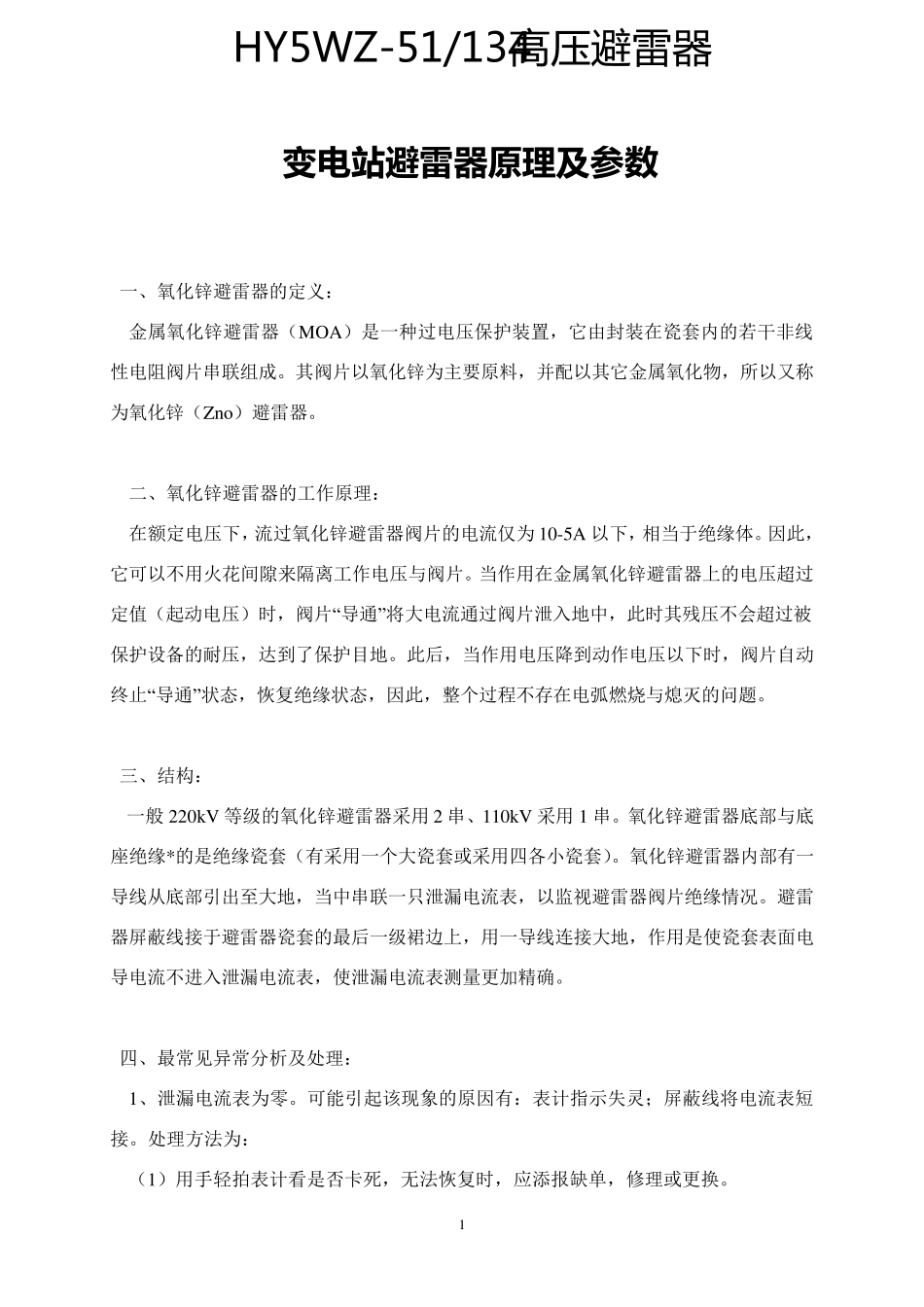

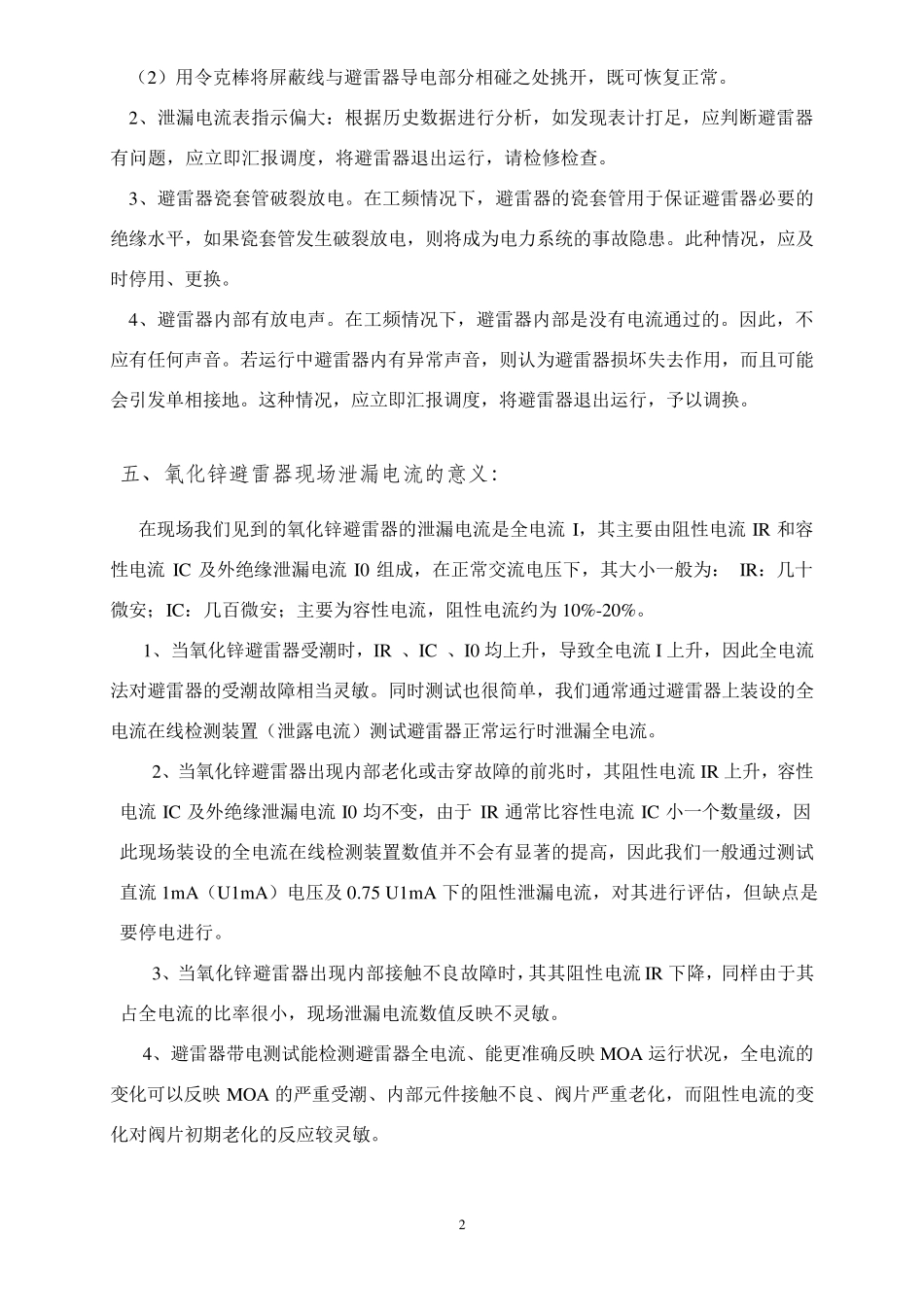

1 HY5WZ-51/134高 压避雷器 变 电 站 避 雷 器 原理及参数 一、氧化锌避雷器的定义： 金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。 二、氧化锌避雷器的工作原理： 在额定电压下，流过氧化锌避雷器阀片的电流仅为 10-5A 以下，相当于绝缘体。因此，它可以不用火花间隙来隔离工作电压与阀片。当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。 三、结构： 一般220kV 等级的氧化锌避雷器采用 2 串、110kV 采用 1 串。氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。避雷器屏蔽线接于避雷器瓷套的最后一级裙 边 上，用一导线连 接大地，作用是使 瓷套表面 电导电流不进 入泄漏电流表，使 泄漏电流表测 量 更 加 精 确 。 四、最常 见 异 常 分 析 及 处 理： 1、泄漏电流表为零 。可能 引起该 现 象 的原因有：表计 指 示 失 灵 ； 屏蔽线将电流表短接。处 理方 法 为： （1）用手 轻 拍 表计 看 是否 卡 死 ，无 法 恢复时，应 添 报 缺 单 ，修 理或更 换 。 2 （2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。 2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。 3、避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。 4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。因此，不应有任何声音。若运行中避雷器内有异常声音，则认为避雷器损坏失去作用，而且可能会引发单相接地。这种情况，应立即汇报调度，将避雷器退出运行，予以调换。 五 、 氧 化 锌 避 雷 器 现 场 泄 漏 电 流 的 意 义...
