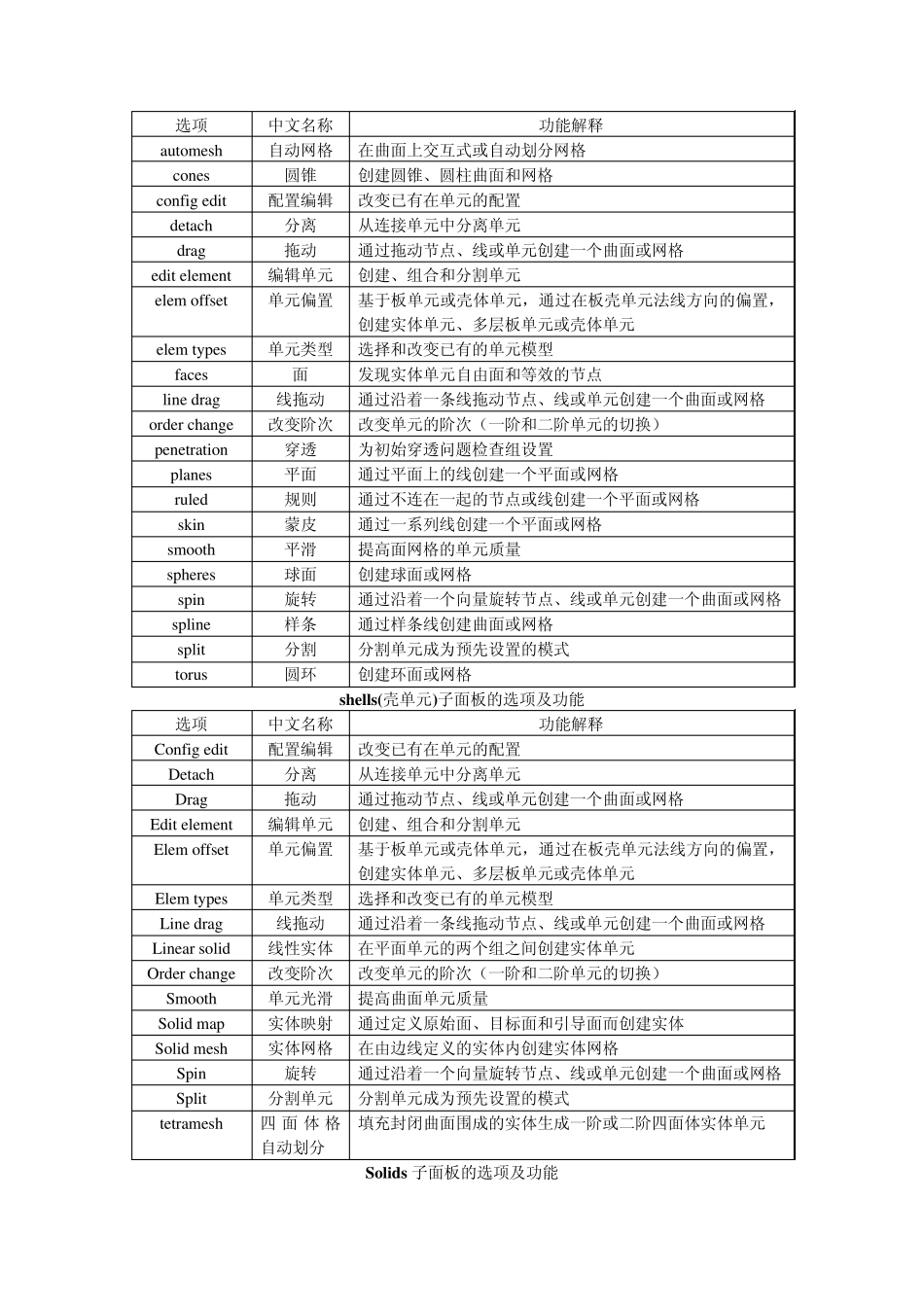

HyperMesh 的主要面板 序号 名称 中文名称 1 geometry panels 几何面板 2 elements panels 单元面板 3 loads and boundary conditions panels 载荷和边界条件面板 4 organization panels 管理面板 5 results panels 结果面板 6 editing panels 编辑面板 7 input/output panels 输入/输出面板 8 customization panels 客户化面板 9 viewing panels 视图面板 10 xy plotting panels xy 绘图面板 11 miscellaneous panels 混合面板 12 optimization panels 优化面板 13 safety panels 安全性分析面板 14 solver panels 求解器面板 1、 几何面板 选项 中文名称 功能解释 align node 对齐节点 映射节点到通过两个节点的虚线上 create nodes 创建节点 通过制定 x、y、z 坐标轴，在已有的几何图形上、线上或两个节点之间创建节点 distance 距离 找出两个节点之间的距离或角度 node edit 节点编辑 在一个平面上关联、移动或放置节点 remap 重映射 重新映射节点到一条线上 replace 替代 允许用户手动消除重复节点 temp nodes 临时节点 增加或去掉临时节点 Nodes（节点）子面板的选项及功能 选项 中文名称 功能解释 circles 圆 创建圆或圆弧 fillets 倒角 创建或删除两条线之间的倒角 intersect 相交 一个平面与一个有限元模型相交、从而创建一条或多条线 length 长度 确定一组已选择的线的长度 line edit 线编辑 组合线、在一个点、一个交点、一条线或一个平面处分割线，或对线进行平滑处理 lines 线 通过拾取节点创建线 section cut 截面切除 通过一组线切除一个平截面 tangents 相切 在一个节点和线上创建切线，或在两条线之间创建切线 reparam 重置参数 浓缩线数据以提高处理速度 Lines（线） 子面板的选项及功能 选项 中文名称 功能解释 cones 圆锥面 创建一个曲面或为圆锥面、圆柱面创建网格 defeature 除掉特征 去除曲面特征 drag 拖动 创建一个曲面或通过拖动节点、线或单元的方式创建网格 geom cleanup 几何清理 包工具帮助准备划分网格的曲面几何 intersect 相交 一个平面与一个有限元模型相交、从而创建一条或多条线 line drag 线拖动 创建一个曲面或通过沿着一条线拖动节点、线或单元的方式创建网格 planes 平面 通过平面上线的界限创建一个平的曲面或创建网格 ruled 规则面...
