Hysys流程调试的一般技巧VIP专享

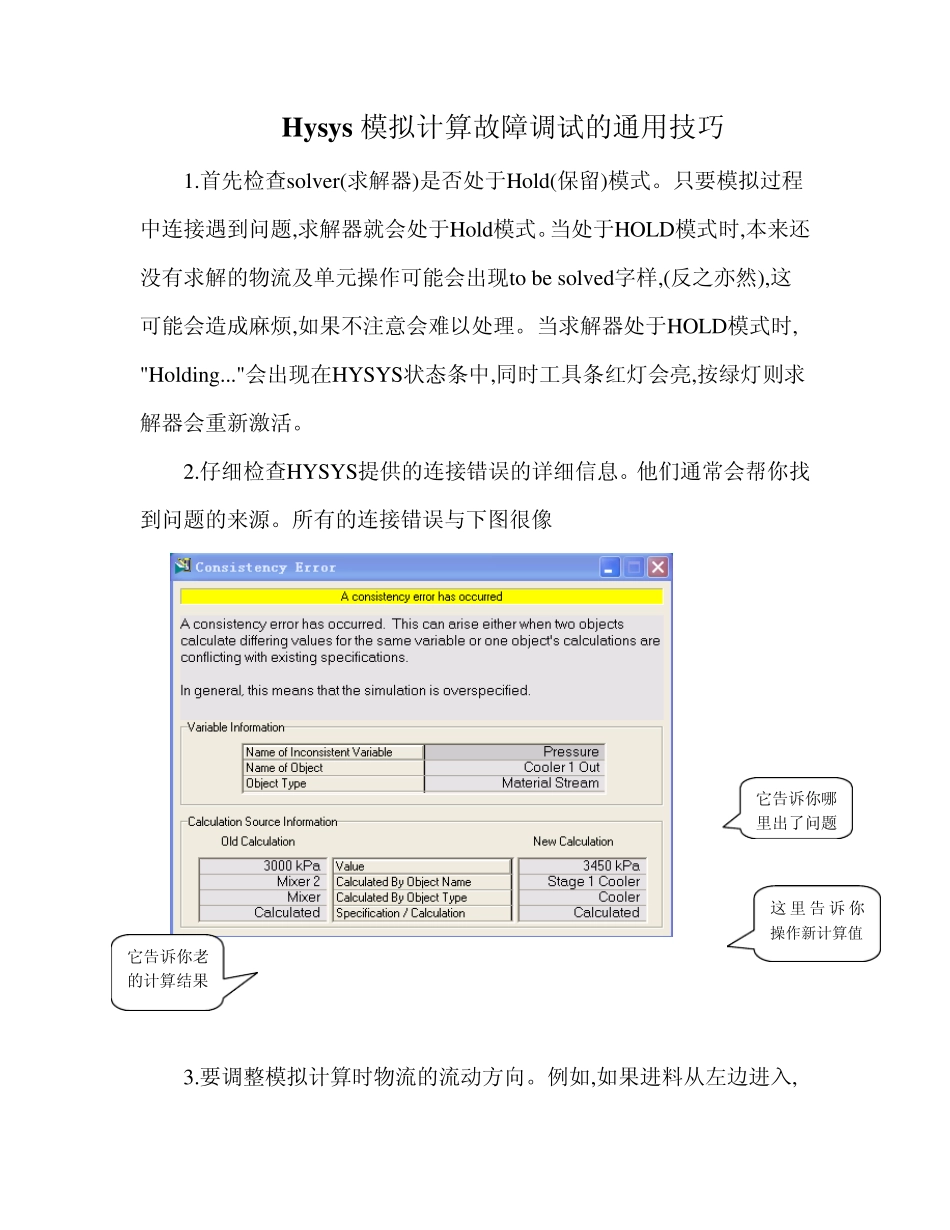

Hysys 模拟计算故障调试的通用技巧 1.首先检查solv er(求解器)是否处于Hold(保留)模式。只要模拟过程中连接遇到问题,求解器就会处于Hold模式。当处于HOLD模式时,本来还没有求解的物流及单元操作可能会出现to be solv ed字样,(反之亦然),这可能会造成麻烦,如果不注意会难以处理。当求解器处于HOLD模式时, "Holding..."会出现在HYSYS状态条中,同时工具条红灯会亮,按绿灯则求解器会重新激活。 2.仔细检查HYSYS提供的连接错误的详细信息。他们通常会帮你找到问题的来源。所有的连接错误与下图很像 3.要调整模拟计算时物流的流动方向。例如,如果进料从左边进入,它告诉你哪里出了问题 这 里 告 诉 你操作新计算值 它告诉你老的计算结果 产品从右边抽出,要进行左右调整。在你努力调试上游操作之前,下游操作没有错误这是非常重要的。 3. Always debug(调试) simulations in the direction of the process flow. For example, if the feed streams enter on the left and product streams exit on the right, debug from left to right. It is important that downstream operations be error-free before you attempt to debug upstream operations. 当调试流程的时候一定要注意流程的方向。例如，假如进料物流在左，出料物流在右，调试的时候就从左向右检查。否则如果下游的操作单元出错了而你却试图调试上游的操作单元，后果就会越来越乱了。 4. HYSYS Workbook是非常方便的调试工具。你能够迅速地判定哪些模拟变量是用户规定的(蓝色),哪些变量是计算生成的(黑色)。要记住Workbook要准确描述实际的条件,求解器不能处于HOLD模式。 5.要确保所有必需的物流已经全部被规定。所有塔的进料物流,所有过程的进料已经全部定义完成,要确保所有循环操作的出口物流已经定义。 6.在调试HYSYS模拟计算时要充分利用HYSYS的状态窗口和跟踪窗口。要仔细观看两个窗口出现的信息,特别是红色信息和蓝色信息。 7.检查处于忽略或隐藏状态的操作或物流。忽略的操作可能没有求解,而隐藏的操作可能会影响模拟计算中的其他操作从而造成错误。 8.当有“ADJUST”调整计算是要注意:  要确保步长和容差值是合理的  用最大值和最小值来限制操作  被调整的变量必须是用户指定的或是一个产生连贯性的误差的变量。 塔的调试技巧 在HYSYS模拟计算中塔是关键的操作,它比一般的操作要复杂的多,这个模...
