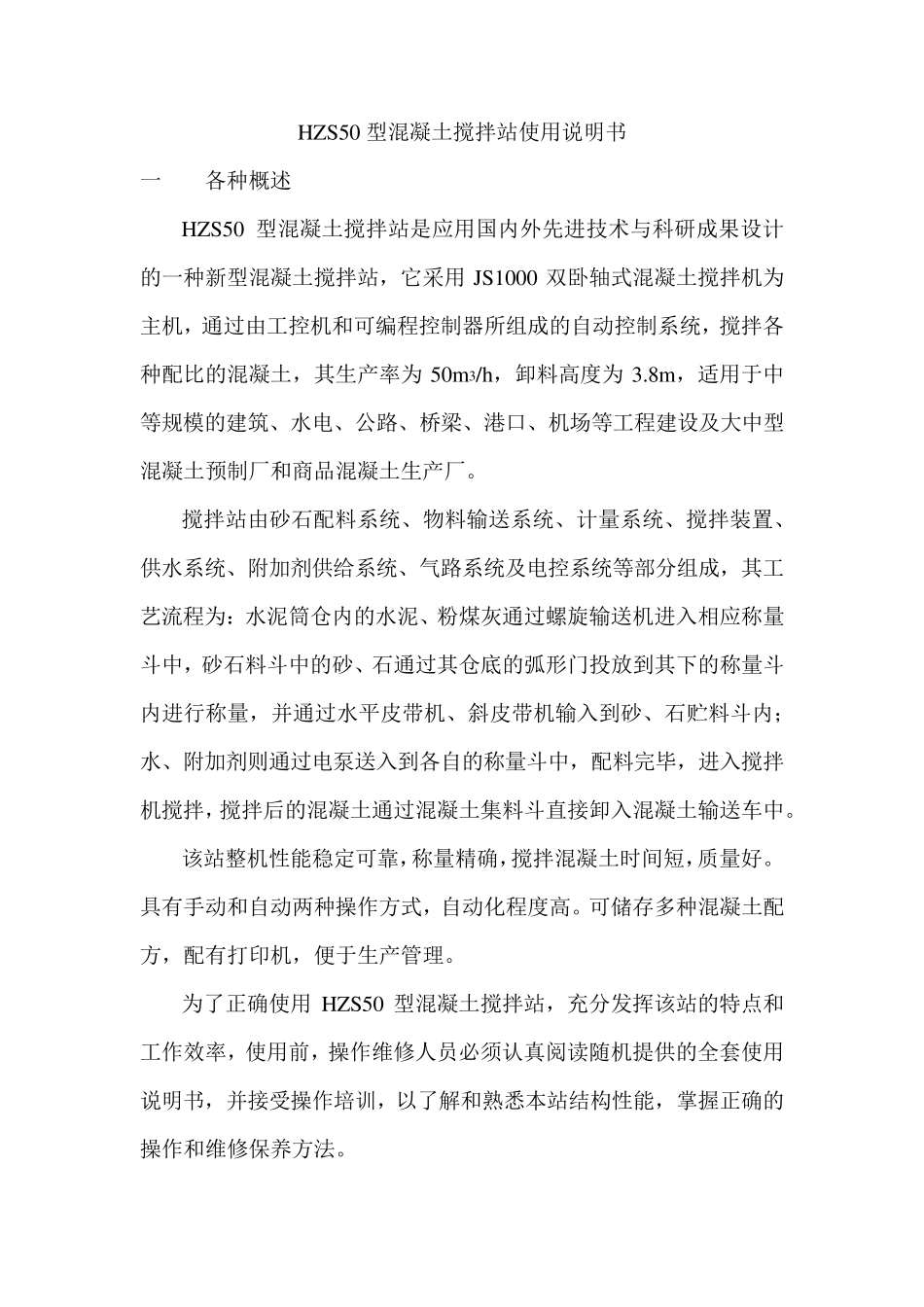

HZS50 型混凝土搅拌站使用说明书 一 各种概述 HZS50 型混凝土搅拌站是应用国内外先进技术与科研成果设计的一种新型混凝土搅拌站，它采用JS1000 双卧轴式混凝土搅拌机为主机，通过由工控机和可编程控制器所组成的自动控制系统，搅拌各种配比的混凝土，其生产率为50m 3/h，卸料高度为3.8m ，适用于中等规模的建筑、水电、公路、桥梁、港口、机场等工程建设及大中型混凝土预制厂和商品混凝土生产厂。 搅拌站由砂石配料系统、物料输送系统、计量系统、搅拌装置、供水系统、附加剂供给系统、气路系统及电控系统等部分组成，其工艺流程为：水泥筒仓内的水泥、粉煤灰通过螺旋输送机进入相应称量斗中，砂石料斗中的砂、石通过其仓底的弧形门投放到其下的称量斗内进行称量，并通过水平皮带机、斜皮带机输入到砂、石贮料斗内；水、附加剂则通过电泵送入到各自的称量斗中，配料完毕，进入搅拌机搅拌，搅拌后的混凝土通过混凝土集料斗直接卸入混凝土输送车中。 该站整机性能稳定可靠，称量精确，搅拌混凝土时间短，质量好。具有手动和自动两种操作方式，自动化程度高。可储存多种混凝土配方，配有打印机，便于生产管理。 为了正确使用HZS50 型混凝土搅拌站，充分发挥该站的特点和工作效率，使用前，操作维修人员必须认真阅读随机提供的全套使用说明书，并接受操作培训，以了解和熟悉本站结构性能，掌握正确的操作和维修保养方法。 本产品执行GB10172-88 标准。 本厂建立和实施了符合 GB/T19001-2000-ISO9001:2000 标准要求的质量体系。 二 主要技术参数 1 搅拌站的生产率 50 m 3/h 2 卸料高度 3800 m m 3 搅拌机 型号 JS1000 出料容量 1 m 3 电机功率 37 KW 骨料粒径 （砾石/卵石） 40/60 4 称量系统 石料：型式 电子秤 计量范围 50—2500kg 计量方式 单独计量 砂： 型式 电子秤 计量范围 50—2000kg 计量方式 单独计量 水泥：型式 计量范围 20—600kg 计量方式 二种料累计 计量精度 1% 粉煤灰：型式 计量范围 10—500kg 计量方式 单独计量 计量精度 1% 水： 型式 计量范围 10—250kg 计量方式 单独计量 计量精度 1% 5 物料输送装置 水平皮带机输送机 带宽 800 mm 带速 1.6 m/s 长度 16000 mm 电机功率 11 kW 斜皮带输送机 带宽 mm 带速 m/s 长度 mm 倾角 200 电机功率 18.5 kW 水泥螺旋输送机（3 台） 长度 、、 mm 直径 273 mm 倾角 ...
