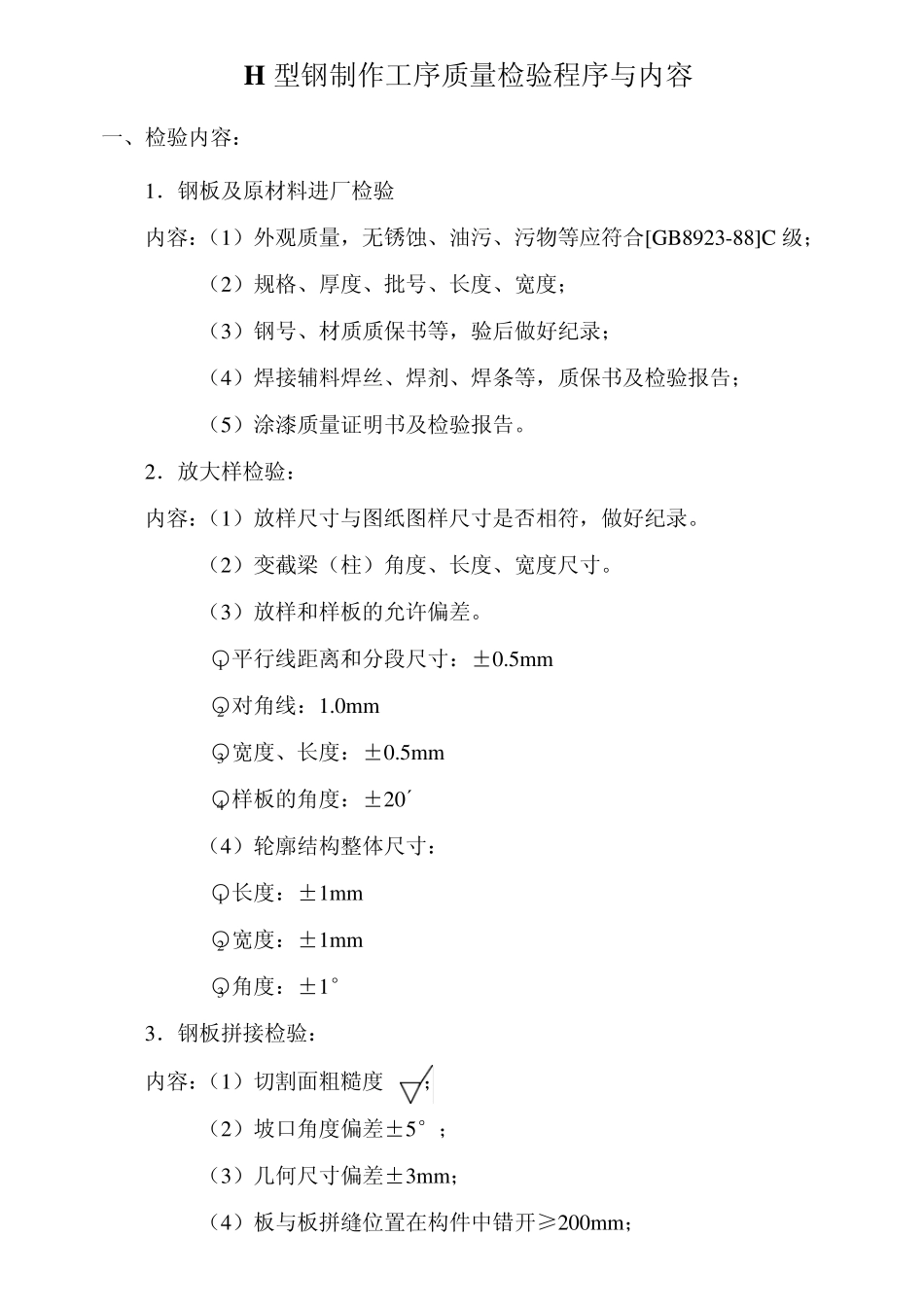

H型钢制作质量检验程序与内容_第1页
1/7

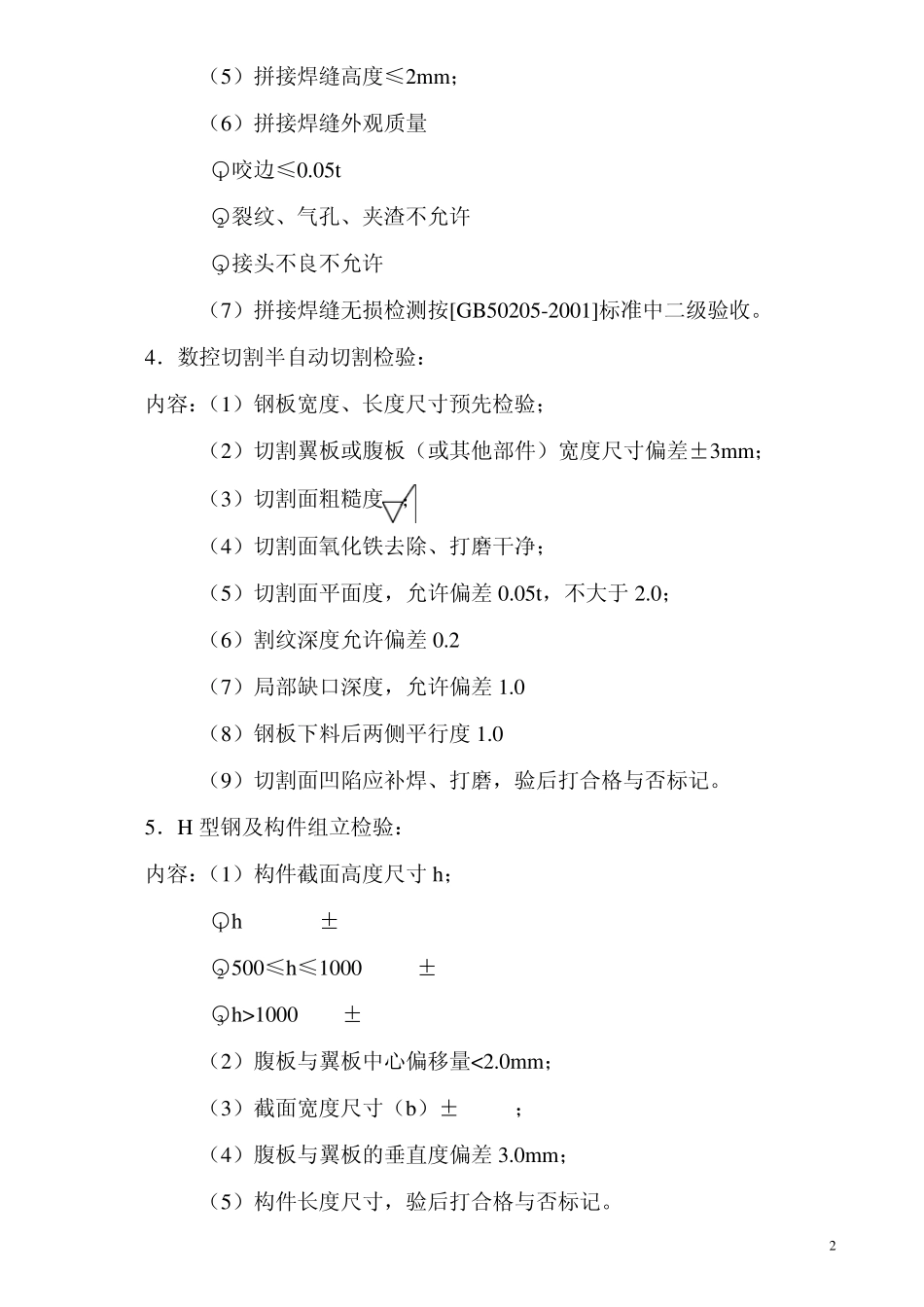

H型钢制作质量检验程序与内容_第2页
2/7
H型钢制作质量检验程序与内容_第3页
3/7
H 型钢制作工序质量检验程序与内容 一、检验内容: 1.钢板及原材料进厂检验 内容:(1)外观质量,无锈蚀、油污、污物等应符合[GB8923-88]C 级; (2)规格、厚度、批号、长度、宽度; (3)钢号、材质质保书等,验后做好纪录; (4)焊接辅料焊丝、焊剂、焊条等,质保书及检验报告; (5)涂漆质量证明书及检验报告。 2.放大样检验: 内容:(1)放样尺寸与图纸图样尺寸是否相符,做好纪录。 (2)变截梁(柱)角度、长度、宽度尺寸。 (3)放样和样板的允许偏差。 ○1 平行线距离和分段尺寸:±0.5m m ○2 对角线:1.0m m ○3 宽度、长度:±0.5m m ○4 样板的角度:±20´ (4)轮廓结构整体尺寸: ○1 长度:±1m m ○2 宽度:±1m m ○3 角度:±1° 3.钢板拼接检验: 内容:(1)切割面粗糙度< 50 ; (2)坡口角度偏差±5°; (3)几何尺寸偏差±3m m ; (4)板与板拼缝位置在构件中错开≥200m m ; 2 (5)拼接焊缝高度≤2mm; (6)拼接焊缝外观质量 ○1 咬边≤0.05t ○2 裂纹、气孔、夹渣不允许 ○3 接头不良不允许 (7)拼接焊缝无损检测按[GB50205-2001]标准中二级验收。 4.数控切割半自动切割检验: 内容:(1)钢板宽度、长度尺寸预先检验; (2)切割翼板或腹板(或其他部件)宽度尺寸偏差±3mm; (3)切割面粗糙度50; (4)切割面氧化铁去除、打磨干净; (5)切割面平面度,允许偏差0.05t,不大于 2.0; (6)割纹深度允许偏差0.2 (7)局部缺口深度,允许偏差1.0 (8)钢板下料后两侧平行度1.0 (9)切割面凹陷应补焊、打磨,验后打合格与否标记。 5.H 型钢及构件组立检验: 内容:(1)构件截面高度尺寸h; ○1 h<500 ±2.0mm ○2 500≤h≤1000 ±3.0mm ○3 h>1000 ±4.0mm (2)腹板与翼板中心偏移量<2.0mm; (3)截面宽度尺寸(b)±3.0mm; (4)腹板与翼板的垂直度偏差3.0mm; (5)构件长度尺寸,验后打合格与否标记。 3 6.埋弧焊接检验: 内容:(1)角焊缝高度(k)+1~2m m ; (2)角焊缝焊脚不对称不允许; (3)焊接顺序符合工艺要求; (4)焊缝外观质量无裂纹、咬边、弧坑、夹渣、气孔等,验后打标 记; (5)吊车梁及构件T 形缝,焊接无损检测按[GB50205-2001]标准及 技术要求检验。 7.矫直检验: 内容:(1)翼板对腹板的垂直度,b/100 3m m ; (2)腹板平面度(f) t<14,3.0mm;t≥14,2.0m...
