IBMDS3400配置手册

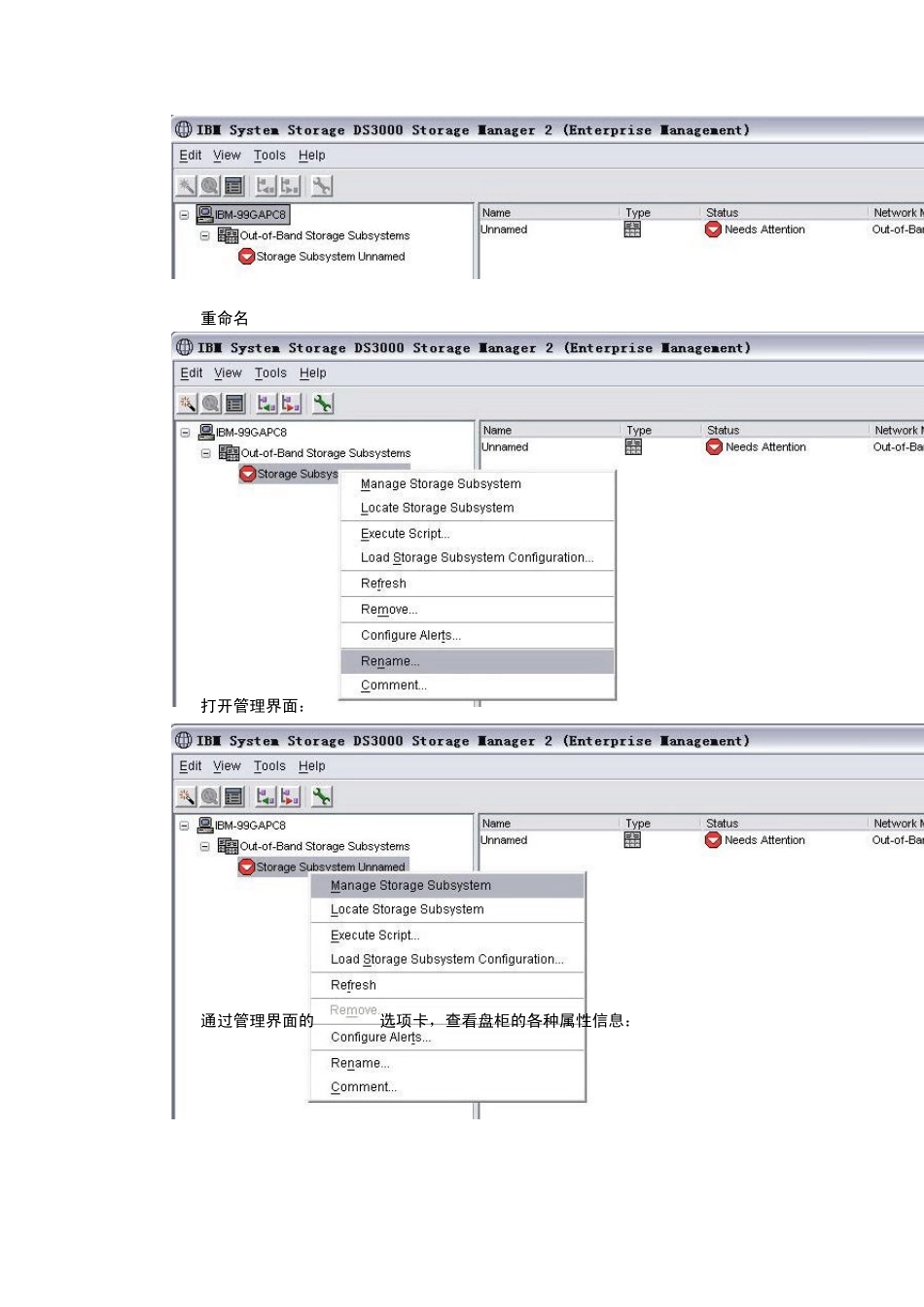

配置ds3400 一．环境： 1.8863+42D0405 Emulex 4GB FC Single-Port PCI-X HBA for IBM System x 2.ds3400 单控 3.光纤线一根 4.网线一根，用做带外管理，连接管理站（笔记本）和 DS3400管理口（192.168.128.101） 5.4块 36G SAS硬盘，做 3块硬盘 RAID5，1块全局热备份 二．准备： 1.在管理站(笔记本)上安装 storageManager 三．配置： 1. 首先确认连接正确： 2. 打开 storage manager，右键管理站名，选择自动搜索 3. 对话框下方会有自动搜索进度条，搜索结束会发现连接的 DS3400 4. 重命名ds3400: 5. 打开管理界面： 6. 通过管理界面的summary选项卡，查看盘柜的各种属性信息： 7. 手动添加主机，选择config选项卡中的 config host access(manual)： 8. 创建 host，选择windows2K3 non-cluster 9. 选择主机的HBA卡，storage manager会自动搜索HBA卡无需抄写WWN号，也可以选择“edit”选项，手动添加 HBA卡： 10. 非双机访问，选择默认选项： 11. 回到 config选项卡，创建 array和 lun并映射到服务器上，选择“create logical drives”： 12. 配置未划分的空间： 13. 手动创建 array： 14. 选择3块硬盘做RAID5，点选”calculate”选项计算容量才可以继续配置： 15. 在”new logical drive capacity”输入框中输入要创建的 lun大小（默认为原始array大小），后根据应用类型选择segment size: 16. 映射到本文档开始时创建的host，选择一个 LUN（未加 partition许可情况下，每个 partition可创建32个 lun）： 17. 选择”yes”继续创建 lun2： 18. 选择从空闲空间创建 logical drive: 19. 步骤同创建 lun1： 20. 映射到host，此时lun自动变为1（第一个logical drive占用了lun0）: 21. 在config选项卡中选择”config hot-spare”，手动创建全局热备份： 22. 选择未用的硬盘： 23. 热备份： 最后，在windows2003中打开”服务”面板，选择”磁盘管理”，可以看到新添加的两块硬盘，初始化并分区即可。 RHEL中步骤雷同。
