IBM服务器3650_M3阵列配置方法_ServeRaid_MR_5000_WebBIOS_User_Guide

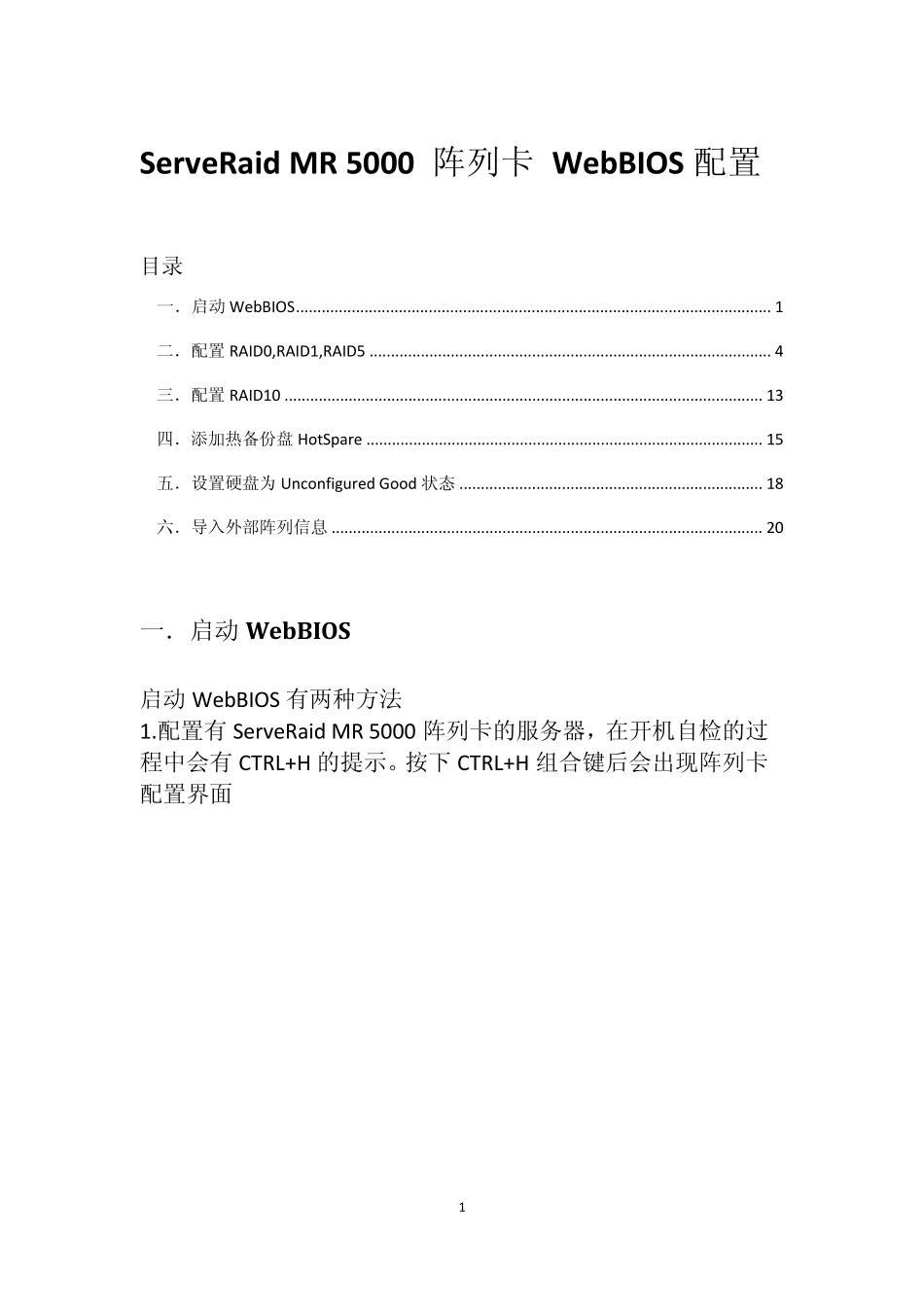

1 ServeRaid MR 5000 阵列卡 WebBIOS 配置 目录 一．启动WebBIOS ............................................................................................................... 1 二．配置RAID0,RAID1,RAID5 .............................................................................................. 4 三．配置RAID10 ................................................................................................................ 13 四．添加热备份盘HotSpare ............................................................................................. 15 五．设置硬盘为Unconfigured Good 状态 ....................................................................... 18 六．导入外部阵列信息 ..................................................................................................... 20 一．启动WebBIOS 启动WebBIOS 有两种方法 1.配置有ServeRaid MR 5000 阵列卡的服务器，在开机自检的过程中会有CTRL+H 的提示。按下 CTRL+H 组合键后会出现阵列卡配置界面 2 2.开机按F1 进入UEFI 配置界面 选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1 进入WebBIOS 3 4 二．配置R AID0,R AID1,R AID5 1.在WebBIOS 中选择配置向导Configuration Wizard 2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。 5 选择Yes确定 6 3.选择手动配置 Manu al Configu ration 7 4.选择要配置在阵列中的硬盘，按Add to Array 从左边的Drivers中选到右边的Driver Groups 中，配置RAID1 需要2 块硬盘，配置RAID5 至少需要3 块硬盘。 8 5.选好硬盘后，选择Accept DG 后点击Next 9 7.在左侧的ArrayWithFreeSpace 中选中刚刚做好的Disk Groups按 Add to SPAN 添加到右侧的span 中，然后选择 Next 10 8.Virtual Disk 配置界面，选好Virtual Disk 参数后，点选Accept接受配置，最后选择Next。 ·RAID Level 中可以选择要配置的 RAID 级别； ·右侧的 Possible RAID Level 中显示可能的 RAID 级别的磁盘容量，比如示例中三个 73G 的硬盘配置raid0 容量约为 200G，而...
