IEC61850中语法检验细则介绍

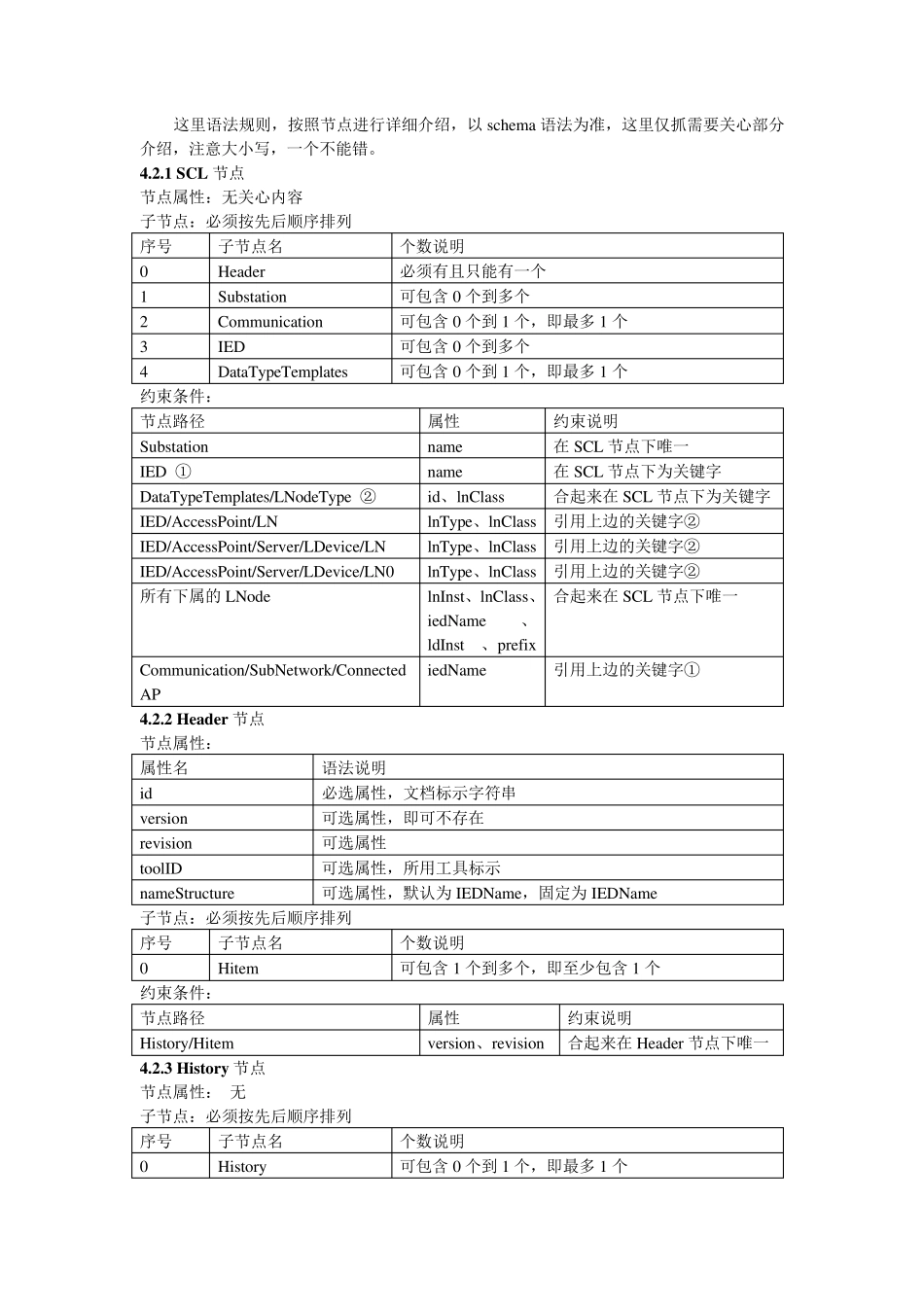

IEC61850中语法检验细则介绍_第1页
1/24

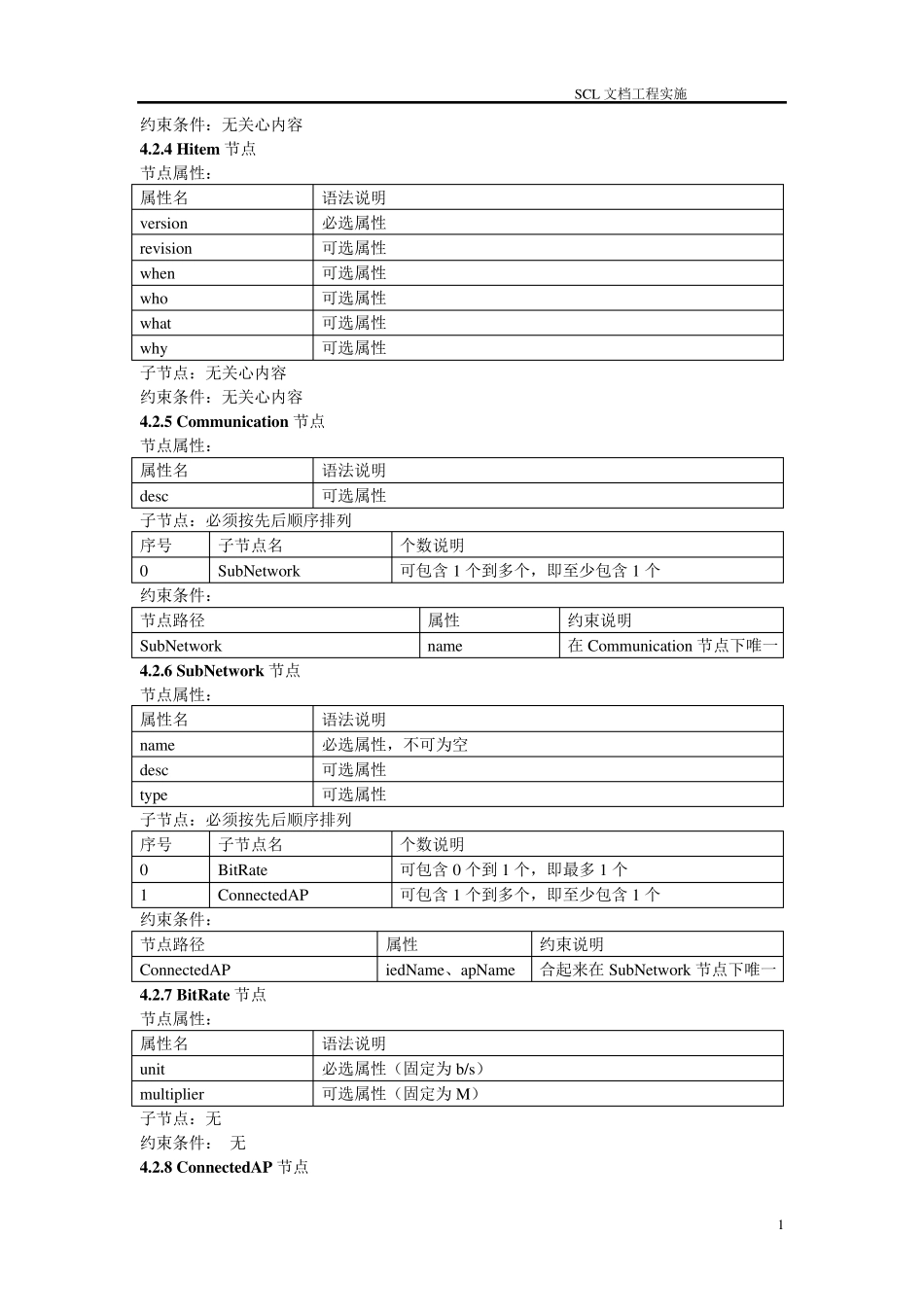

IEC61850中语法检验细则介绍_第2页
2/24

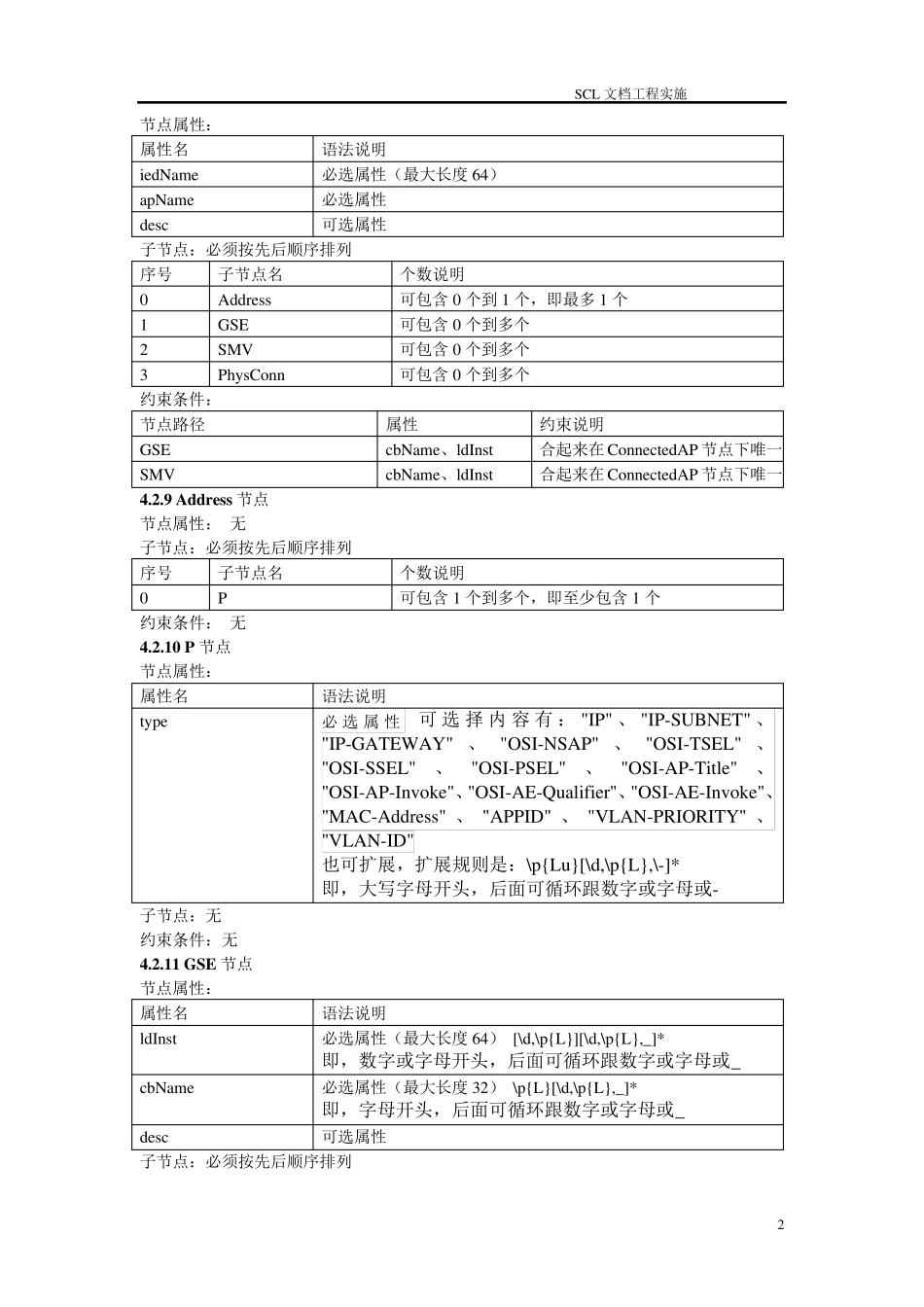

IEC61850中语法检验细则介绍_第3页
3/24
这里语法规则,按照节点进行详细介绍,以schema 语法为准,这里仅抓需要关心部分介绍,注意大小写,一个不能错。 4.2.1 SCL 节点 节点属性:无关心内容 子节点:必须按先后顺序排列 序号 子节点名 个数说明 0 Header 必须有且只能有一个 1 Substation 可包含0 个到多个 2 Communication 可包含0 个到1 个,即最多1 个 3 IED 可包含0 个到多个 4 DataTypeTemplates 可包含0 个到1 个,即最多1 个 约束条件: 节点路径 属性 约束说明 Substation name 在SCL 节点下唯一 IED ① name 在SCL 节点下为关键字 DataTypeTemplates/LNodeType ② id、lnClass 合起来在SCL 节点下为关键字 IED/AccessPoint/LN lnType、lnClass 引用上边的关键字② IED/AccessPoint/Server/LDevice/LN lnType、lnClass 引用上边的关键字② IED/AccessPoint/Server/LDevice/LN0 lnType、lnClass 引用上边的关键字② 所有下属的 LNode lnInst、lnClass、iedName、ldInst 、 prefix 合起来在SCL 节点下唯一 Communication/SubNetwork/ConnectedAP iedName 引用上边的关键字① 4.2.2 Header 节点 节点属性: 属性名 语法说明 id 必选属性,文档标示字符串 version 可选属性,即可不存在 revision 可选属性 toolID 可选属性,所用工具标示 nameStructure 可选属性,默认为IEDName,固定为IEDName 子节点:必须按先后顺序排列 序号 子节点名 个数说明 0 Hitem 可包含1 个到多个,即至少包含1 个 约束条件: 节点路径 属性 约束说明 History/Hitem version、revision 合起来在Header 节点下唯一 4.2.3 History 节点 节点属性: 无 子节点:必须按先后顺序排列 序号 子节点名 个数说明 0 History 可包含0 个到1 个,即最多1 个 SCL 文档工程实施 1 约束条件:无关心内容 4.2.4 Hitem 节点 节点属性: 属性名 语法说明 version 必选属性 revision 可选属性 when 可选属性 who 可选属性 what 可选属性 why 可选属性 子节点:无关心内容 约束条件:无关心内容 4.2.5 Communication 节点 节点属性: 属性名 语法说明 desc 可选属性 子节点:必须按先后顺序排列 序号 子节点名 个数说明 0 SubNetwork 可包含1 个到多个,即至少包含1 个 约束条件: 节点路径 属性 约束说明 SubNetwork name 在Communication 节点...
