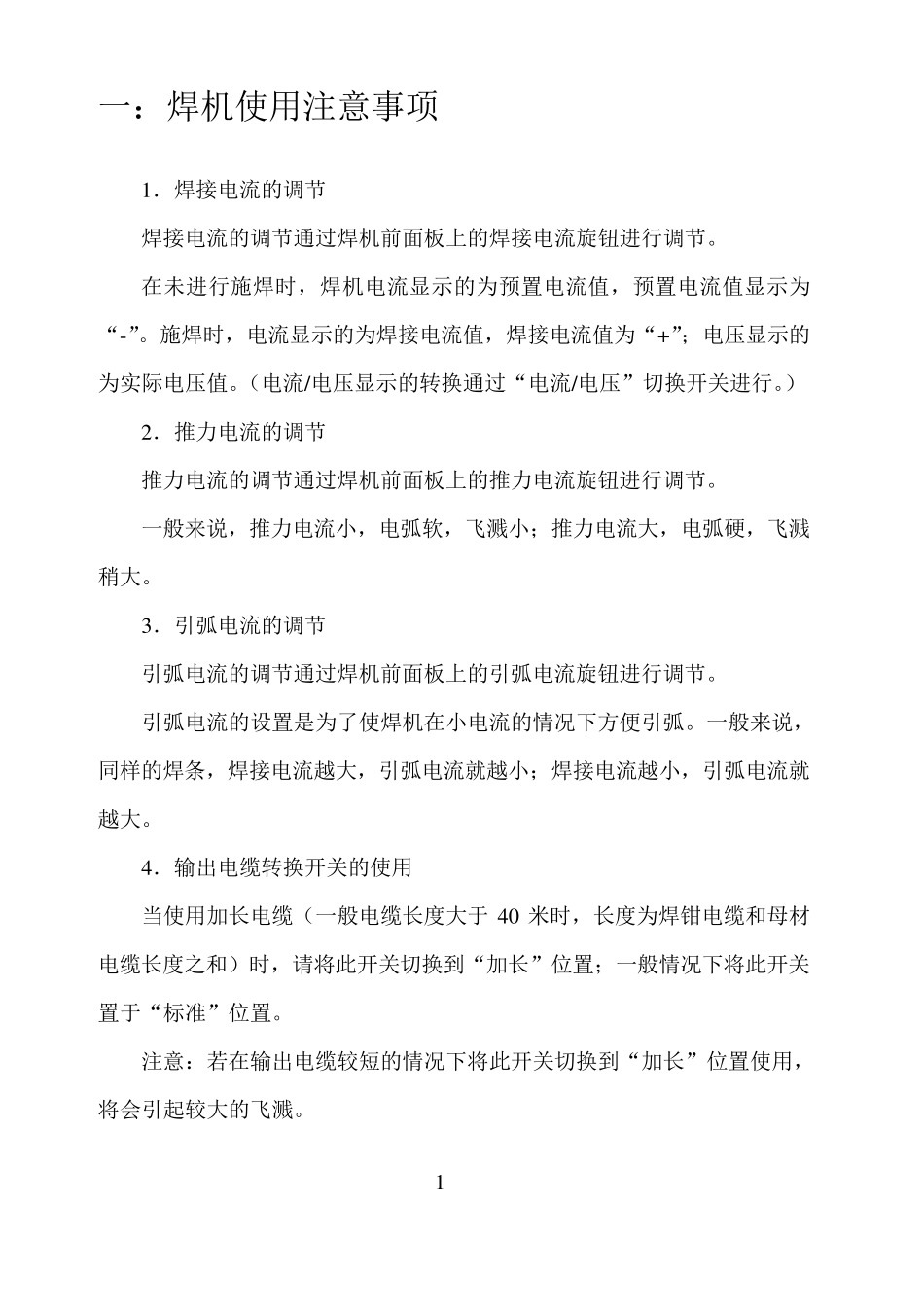

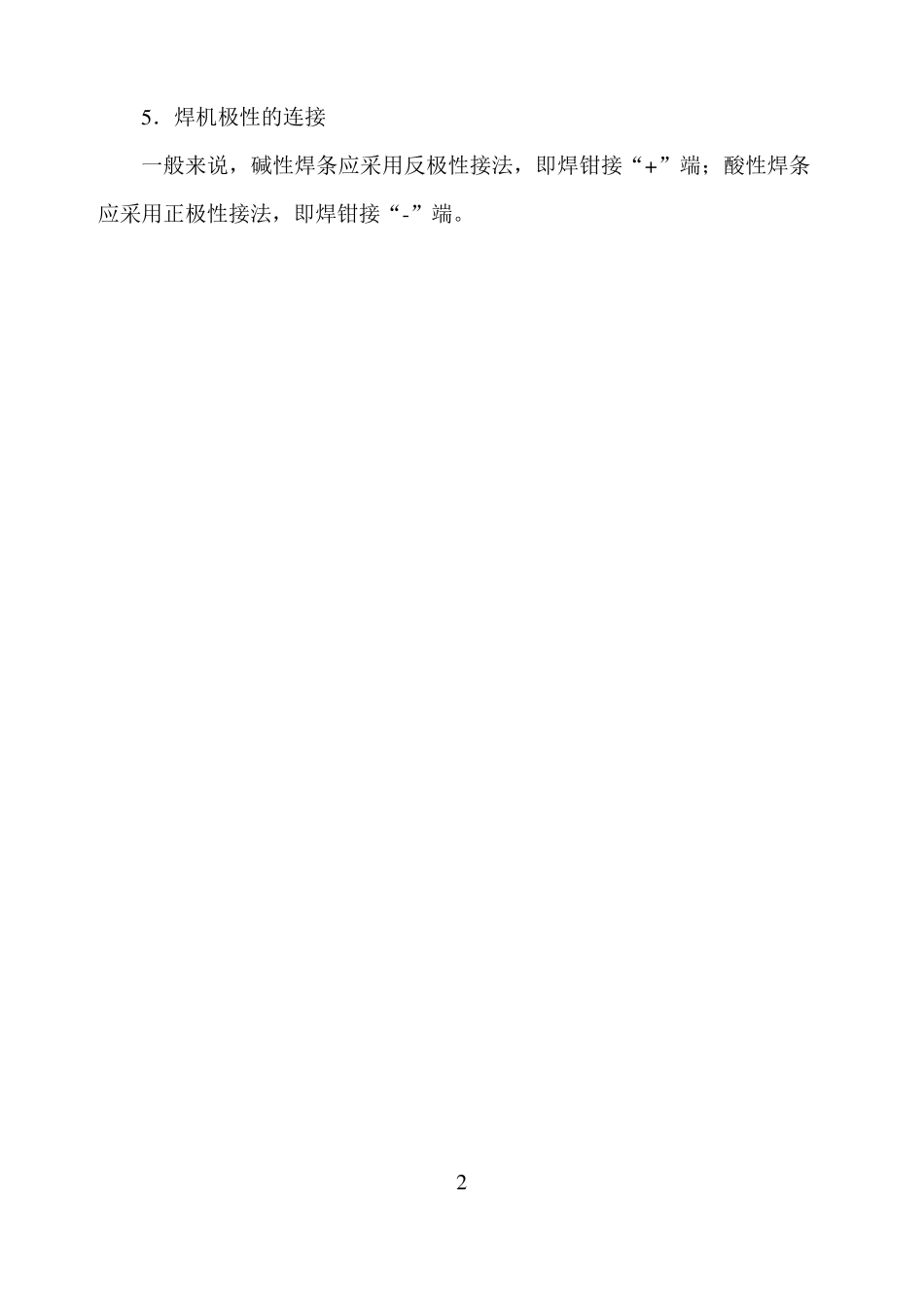

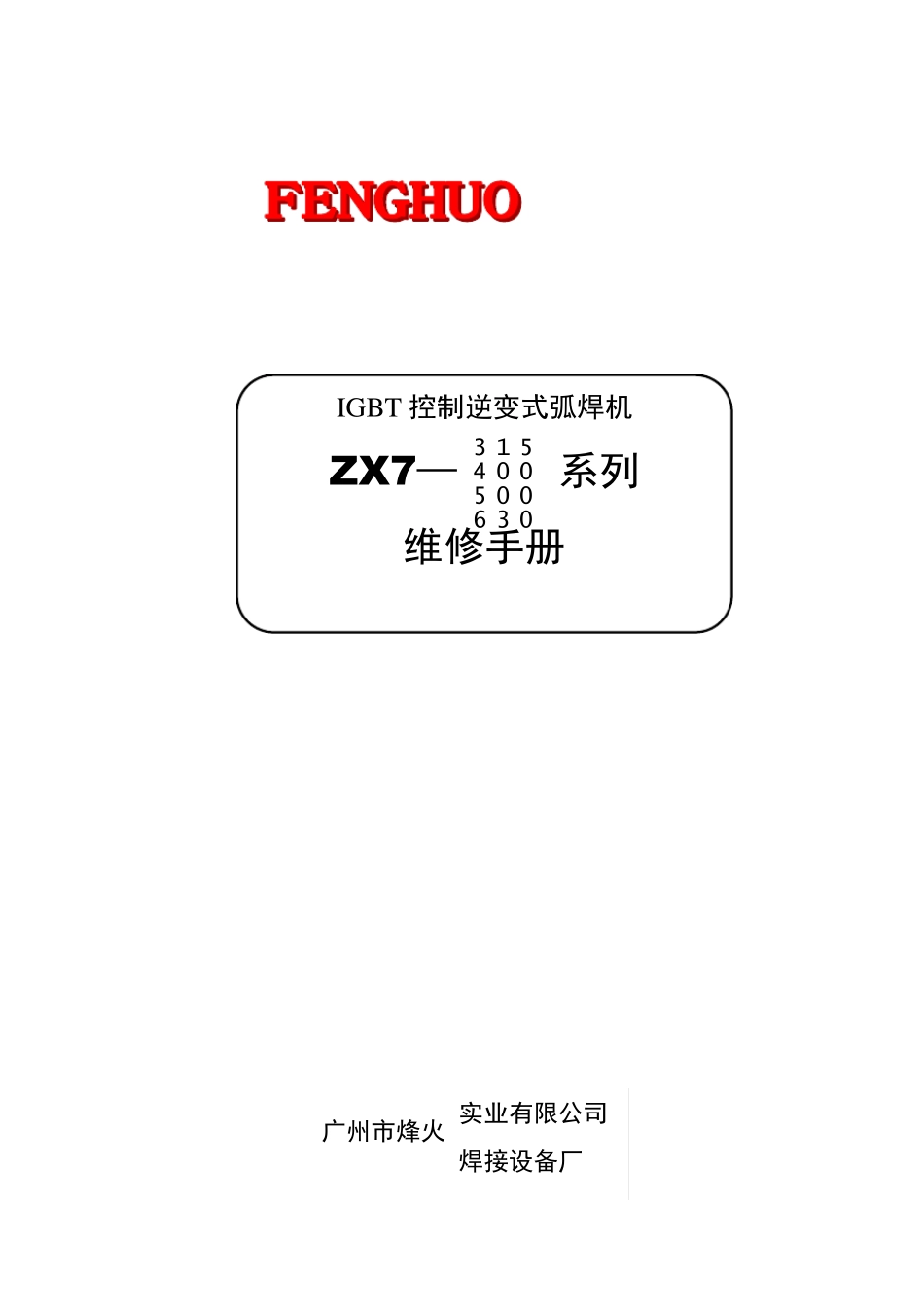

广州市烽火 IGBT 控制逆变式弧焊机 ZX7— 系列 维修手册 3 1 5 4 0 0 5 0 0 6 3 0 实业有限公司 焊接设备厂 一：焊机使用注意事项 1 ．焊接电流的调节 焊接电流的调节通过焊机前面板上的焊接电流旋钮进行调节。 在未进行施焊时，焊机电流显示的为预置电流值，预置电流值显示为“-”。施焊时，电流显示的为焊接电流值，焊接电流值为“+”；电压显示的为实际电压值。（电流/电压显示的转换通过“电流/电压”切换开关进行。） 2 ．推力电流的调节 推力电流的调节通过焊机前面板上的推力电流旋钮进行调节。 一般来说，推力电流小，电弧软，飞溅小；推力电流大，电弧硬，飞溅稍大。 3 ．引弧电流的调节 引弧电流的调节通过焊机前面板上的引弧电流旋钮进行调节。 引弧电流的设置是为了使焊机在小电流的情况下方便引弧。一般来说，同样的焊条，焊接电流越大，引弧电流就越小；焊接电流越小，引弧电流就越大。 4 ．输出电缆转换开关的使用 当使用加长电缆（一般电缆长度大于 4 0 米时，长度为焊钳电缆和母材电缆长度之和）时，请将此开关切换到“加长”位置；一般情况下将此开关置于“标准”位置。 注意：若在输出电缆较短的情况下将此开关切换到“加长”位置使用，将会引起较大的飞溅。 1 5 ．焊机极性的连接 一般来说，碱性焊条应采用反极性接法，即焊钳接“+”端；酸性焊条应采用正极性接法，即焊钳接“-”端。 2 二：接线图 3 + C6 + C5 D2 D1 L1 T1 R4 R2 R1 C11 C9 C10 C7 R5 R3 ( )(+)MSCTPCB1PCB2UWVPCB3 SW 1 FUS 5A C4 C3 C2 C1 FAN IGBT1 IGBT2 C8 1234567891011122CN11234561234561234561234562CN32CN43CN13CN21 2 34 5 61234561CN32CN2123456781CN 61234561CN 11234567891011121CN21234567 891011121CN4123456781CN5MS LED1 欠压 LED2 过流 LED3 过热 SW 2 LED4 电源 RP3/引弧 12K RP2/推力 2K2 RP1/焊接 2K2 SW 4 D3 R6 C12 5VINGNDT2T3T4T5-1T5-2SW 3LED51234567891011121314151617182122232425262728293128(-15V)29(OUT)30(+15V)3233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118AC17.5VAC17.5VAC9VAC17.5VAC12VAC12V31212312121CN73031(GAND)三：器件明细表 NO 记...
