IMS消息流程

IMS消息流程_第1页
1/29
IMS消息流程_第2页
2/29
IMS消息流程_第3页
3/29

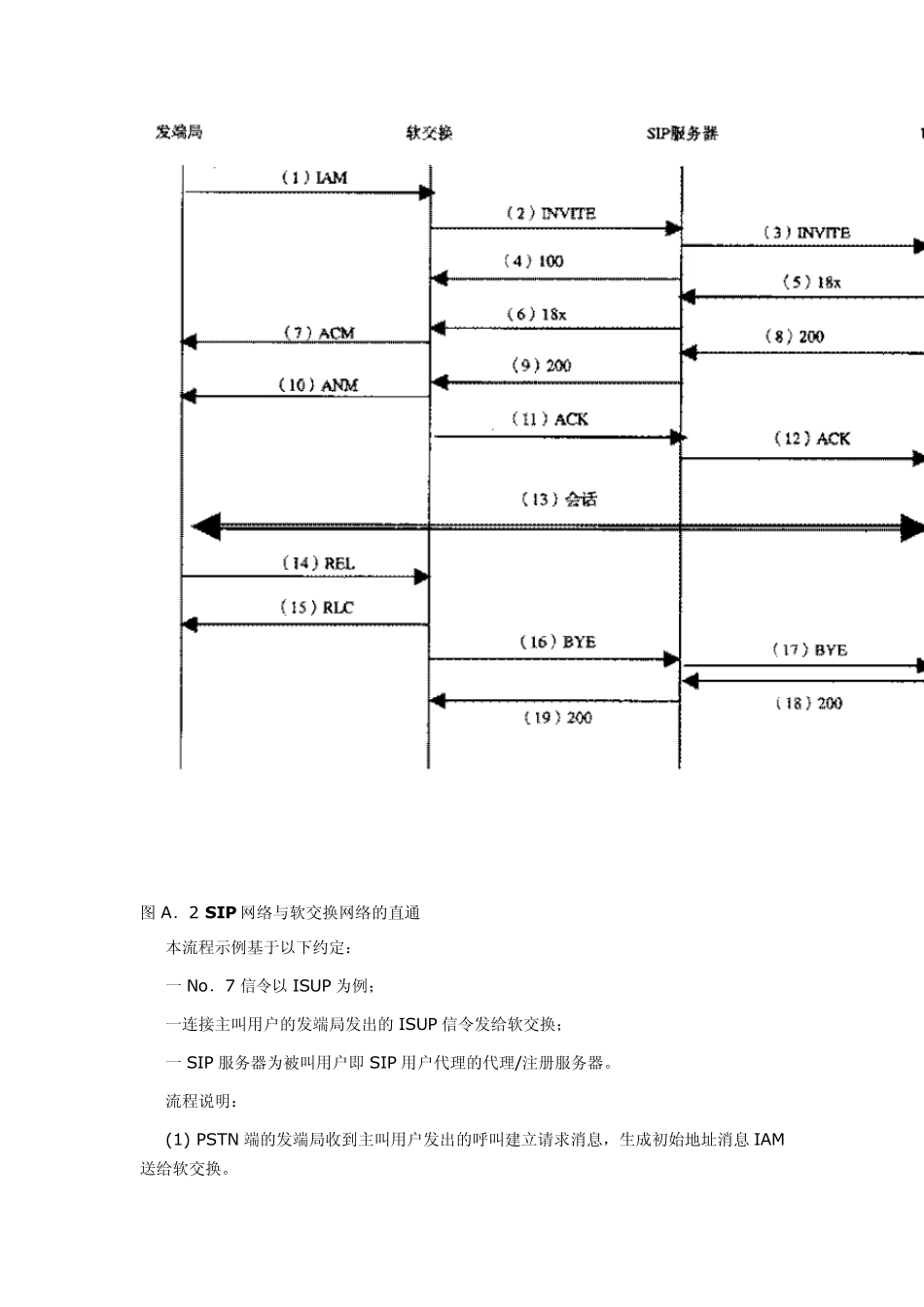

YD/T 1481-2006 会话初始协议( SIP)服务器设备技术要求_2> 《资料性附录) SIP 服务器与其他网络的互通 A.1 SIP 网络PSTN/PLMN 网络互通要求 A.1.1 概述 SIP 网络与PSTN/PLMN 的互通,通过软交换设备实现,如图A.1 所示。 图A.1 SIP 网络与PSTN/PLMN 网络互通示意 A.1.2 互通流程 A.1.2.1 PSTN 端到 IP 端的呼叫建立和释放建立流程 PSTN 端到 IP 端的呼叫建立和释放建立流程如图A.2 所示。 图A.2 SIP 网络与软交换网络的直通 本流程示例基于以下约定: 一No.7 信令以ISUP 为例; 一连接主叫用户的发端局发出的ISUP 信令发给软交换; 一SIP 服务器为被叫用户即SIP 用户代理的代理/注册服务器。 流程说明: (1) PSTN 端的发端局收到主叫用户发出的呼叫建立请求消息,生成初始地址消息 IAM送给软交换。 (2)软交换收到IAM 消息,将IAM 消息转换成SIP INVITE 请求消息发出,此INVITE消息将按照SIP 系统的路由方式路由至SIP 服务器。 (3) SIP 服务器将INVITE 请求消息发给被叫 SIP 用户代理。 (4,) SIP 服务器同时发100 Trying 响应给软交换,表明已收到INVITE 请求,呼叫建立请求正被转发至目的地,但尚在进行中。 (5) SIP用户代理收到INVITE 请求,向SIP服务器发l8x 响应(铡如,现以180 Ringing响应为例,表明其正在通知被叫)。 (6) SIP 服务器将收到的18x 响应转给软交换。 (7)软交换收到18x 响应,将18x 响应生成ACM 消息送给发端局,消息中含被叫的当前状态信息。 (8)被叫用户应答呼叫,SIP 用户代理向 SIP 服务器发200 0K 响应。 (9) SIP 服务器将200 0K 响应转给软交换。 (1O) 软交换收到200 消息,将200 消息转换成ANM 消息发给发端局,发端局将通知主叫用户。 (ll) 软交换同时发ACK 给 SIP 服务器。 (12) SIP 服务器将ACK 消息转给 SIP 用户代理,至此呼叫建立成功。 (13)主叫被叫进入通信阶段。 (14)呼叫释放可由通信双方中的任一方发起,假定由主叫方发出,发端局收到主叫方送出的释放请求消息,向软交换发REL 消息。 (15)软交换回送 RLC 消息给发端局。 (16)软变换同时将REL 消息转换成BYE 消息发给 SIP 服务器。 (17) SIP 服务器将BYE 消息发给 SIP 用户代理。 (18) SIP 用户代理回送 200 0K 消息,表明被叫释放呼叫。 (19) SIP 服务器将200 0K 响应转给较交换,至此释放完成。 A.1.2....
