Intel5、6、7、8系列芯片组详尽资料

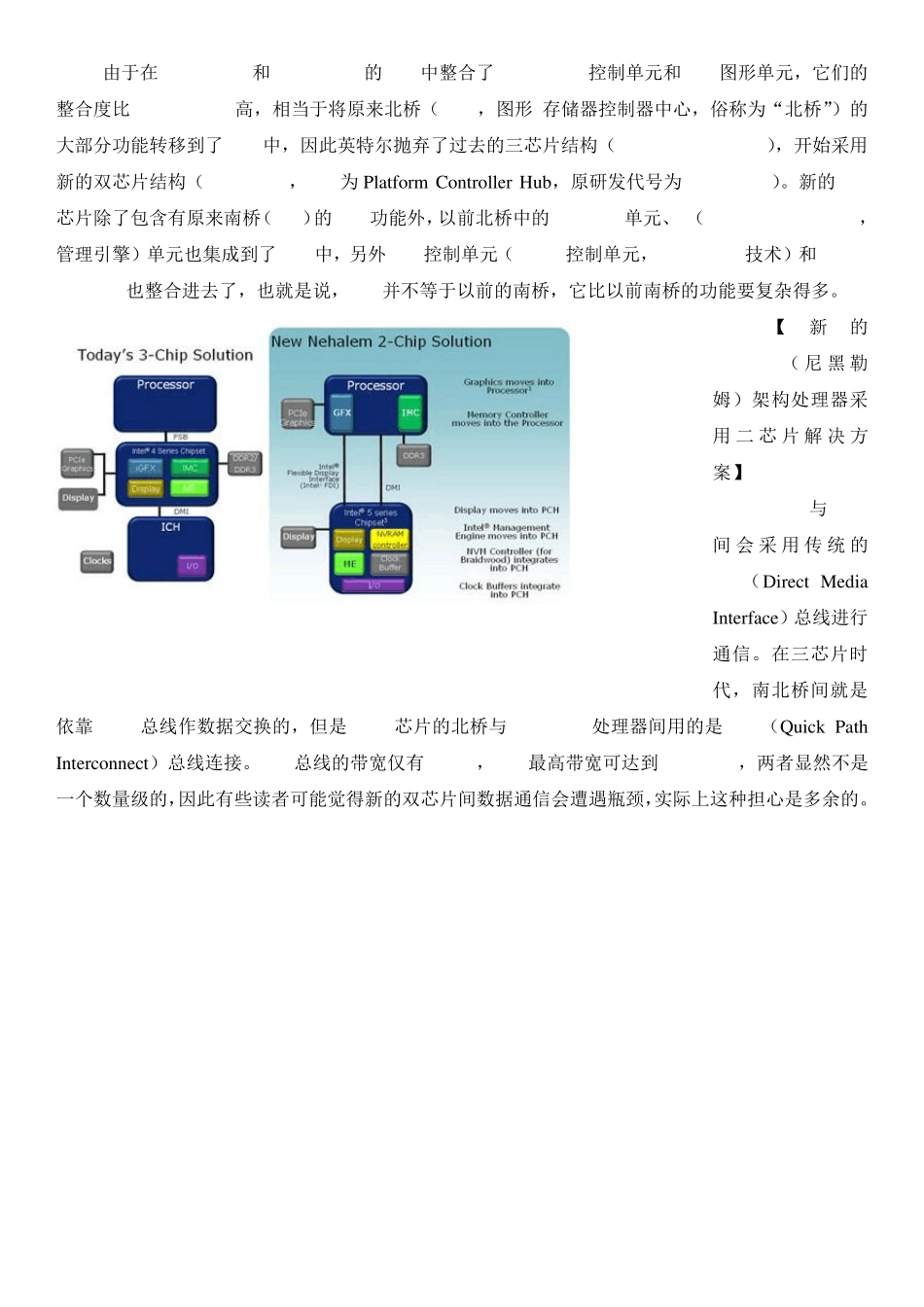

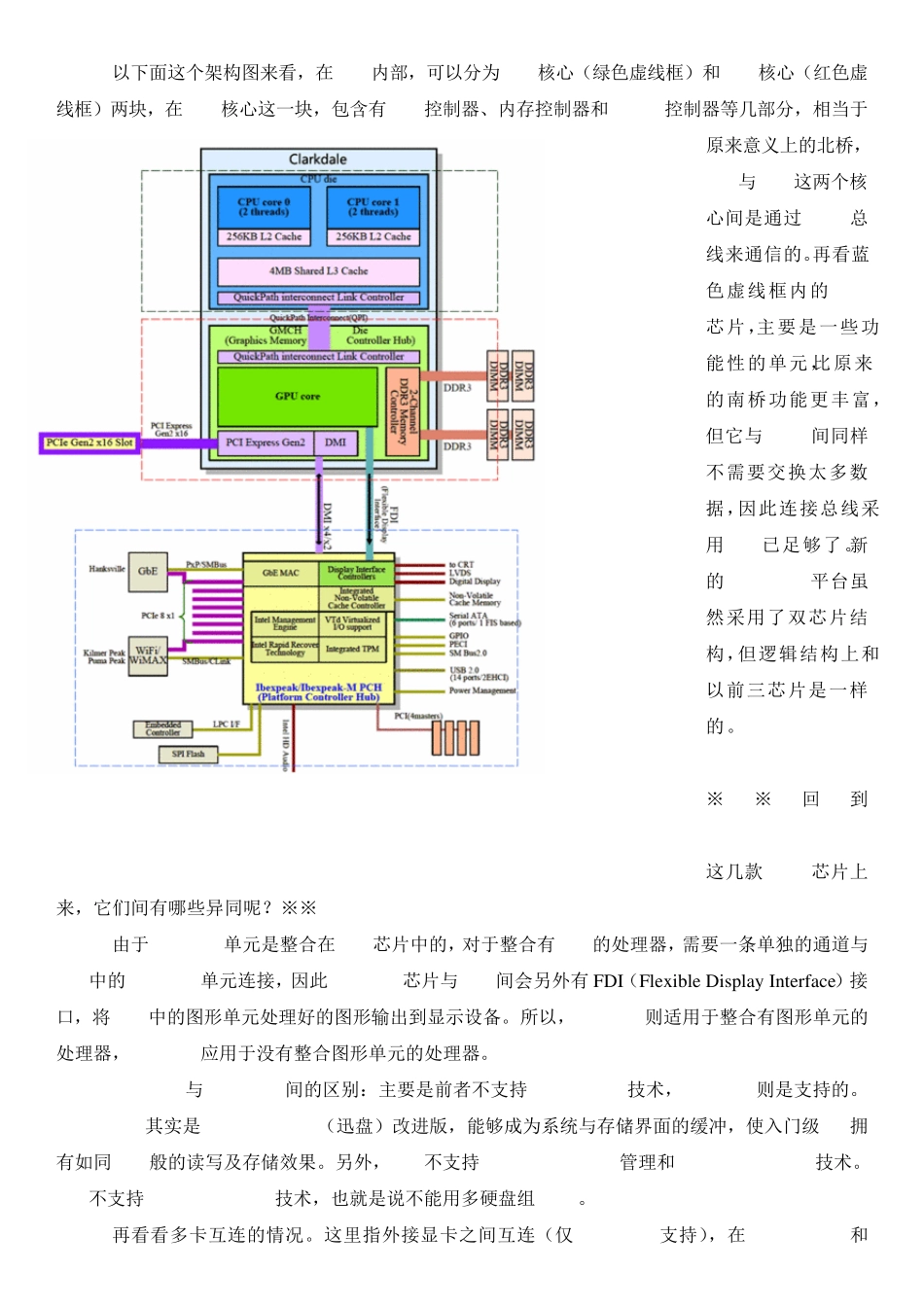

【Inetl 5、6、7、8系列芯片组介绍】 芯片组是主板电路的核心。一定意义上讲，它决定了主板的级别和档次，是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。而 Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。 Intel目前主流的芯片组是 X79、H77、Z75、Z77、Q77、Q75、B75；Z68、P67、H67 、H61 ；H55、P55、X58等，GXX系列带有集成显卡，而 PXX系列没有集成显卡，到了 7的时候没有 P系列；同系列的小号均是大号的精简版。一般都是数字越大，芯片组越新。普通芯片组（加字母P、G等）是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加 M（Mobile）。下面就分别介绍一下 5、6、7系列的芯片组： Intel 5系列芯片组： 随着英特尔基于 Lynnfield（林恩菲尔德）和 Clarkdale（克拉克代尔）核心的处理器（Core i7/i5/i3）发布，配套的主板芯片也浮出水面，除商业平台的 B55和 Q57外，在消费级平台上，一共有四款芯片可供选择，即 P55、P57、H55和 H57。 【这是 2009年 Intel 5系列的发布图，高端的 X48、X58，主流为 P、H系列】 由于在Lynnfield和Clarkdale的CPU中整合了PCI-E 2.0控制单元和GFX图形单元，它们的整合度比Bloomfield高，相当于将原来北桥（GMCH，图形/存储器控制器中心，俗称为“北桥”）的大部分功能转移到了CPU中，因此英特尔抛弃了过去的三芯片结构（CPU + GMCH + ICH），开始采用新的双芯片结构（CPU + PCH，PCH为Platform Controller Hu b，原研发代号为Ibex Peak）。新的PCH芯片除了包含有原来南桥（ICH）的I/O功能外，以前北桥中的Display单元、ME（Management Engine，管理引擎）单元也集成到了PCH中，另外 NVM控制单元（NVRAM控制单元，Braidwood技术）和Clock Buffers也整合进去了，也就是说，PCH并不等于以前的南桥，它比以前南桥的功能要复杂得多。 【新的Nehalem（尼 黑 勒姆）架构处理器采用 二 芯 片 解 决 方案】 CPU与 PCH间 会 采 用 传 统 的DMI（Direct Media Interface）总线进行通信。在三芯片时代，南北桥间就是依靠 DMI总线作数据交换的，但是 X58芯片的北桥与 Core i7处理器间用的是 QPI（Qu ick Path Interconnect）总线连接。DMI总线的带宽仅有 2GB/s，QPI最高带宽可达到 25.6GB/s，两者显然不是一个数量级的，因此有些读者可能觉得新的双...
