iPhone4S和iPhone4拆解整机图

iPhone4S和iPhone4拆解整机图_第1页
1/9
iPhone4S和iPhone4拆解整机图_第2页
2/9
iPhone4S和iPhone4拆解整机图_第3页
3/9

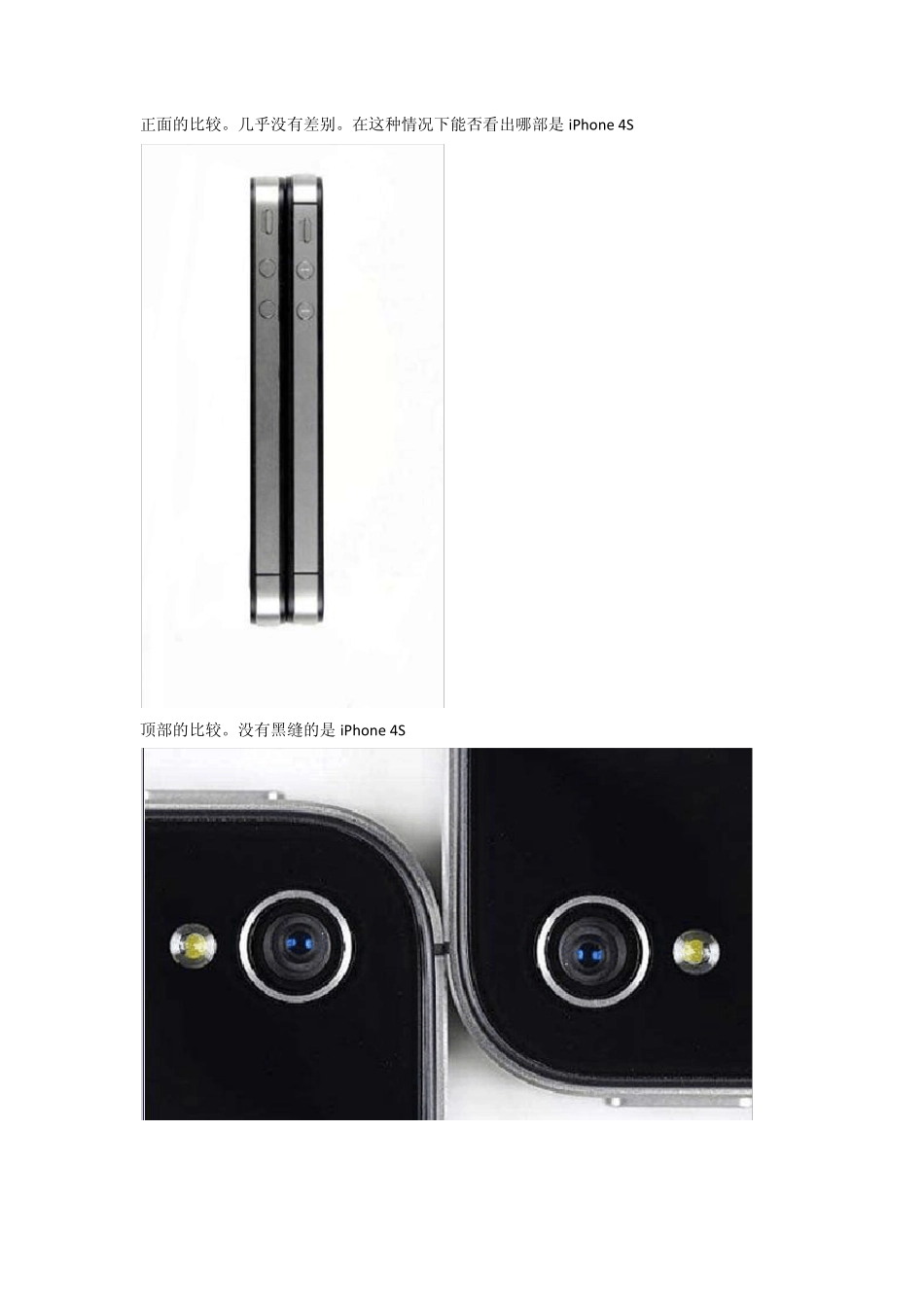

iPhone 4S 拆解 (一)外观与iPhone 4 基本相同 “iPhone 4S”是美国苹果公司2011年10月14日推出的新款智能手机。其外观与原产品“iPhone 4”基本没有差别。大致有三处不同。分别为“黑缝的数量及位置”、“静音键位置”以及“背面的认证标志数量”。 黑缝方面,iPhone 4 顶部有1条,侧面下部各有一条,iPhone 4S 则去掉了顶部的黑缝,而分别在侧面设置了两条。要轻松辨别iPhone 4 与iPhone 4S,只需确认顶部有无黑缝即可。 因 iPhone 4S 在侧面上部也设置了黑缝,因此为了避开这条黑缝,将静音键向下移动了一些。这导致很多 iPhone 4 保护壳都不能在 iPhone 4S 上使用。原因是,为静音键打开的孔无法与保护壳对准位置。如果是静音键到两个音量调节键的距离稍远的保护壳,也能用在iPhone 4S 上。 背面摄像头的像素数方面,iPhone 4 为500万像素,而 iPhone 4S 提高到了 800万像素。而且摄像头放大时,可以看到形状稍有不同。 应用处理器从单核“A4”提高到了双核“A5”,提高了体感速度。用户可以明显感觉到 Web浏览器速度明显加快。但使用 iPhone 4 时也很少有“速度慢得让人着急”的感觉。只因为这点差别就去换新机似乎有些说不成立。 综上所述,iPhone 4 与iPhone 4S 在外观上的差别并不大。但拆解小组仍然决定同时拆解 iPhone 4 与iPhone 4S 并比较二者内部的不同。这是因为,正是因为二者的外观差别不大,iPhone 4S 中配备的部件就更能反映出当前的智能手机电子元件的潮流以及苹果公司采用部件的思路。 从下篇开始将介绍在日本电子元件企业的技术人员的协助下拆解两款手机的情况。 正面的比较。几乎没有差别。在这种情况下能否看出哪部是 iPhone 4S 顶部的比较。没有黑缝的是 iPhone 4S 背面摄像头的比较。右侧为 iPhone 4S。形状稍有不同(照片全部由中村宏拍摄) 侧面的比较。iPhone 4S(右)增加了黑缝,静音键向下移动 (二)内部布局相似,部件截然不同 要想拆解 iPhone 4和 4S,首先需要拆掉底部的两个螺丝。拆解小组这时才发现,没有准备拆卸这种螺丝的螺丝刀。iPhone 4与 4S为了防止被轻易拆开,在此处使用了带星型螺孔的螺丝(TORX)。但拆解小组手头的TORX螺丝刀都太大,与这种螺孔不匹配。 本来是应该提前准备好的。上次拆解平板终端“ iPad 2” 弄坏屏幕玻璃时,就曾经后悔准备工作做得不够充分(参阅本站报道)。但是,只有拆掉螺丝才能继续拆解。...
