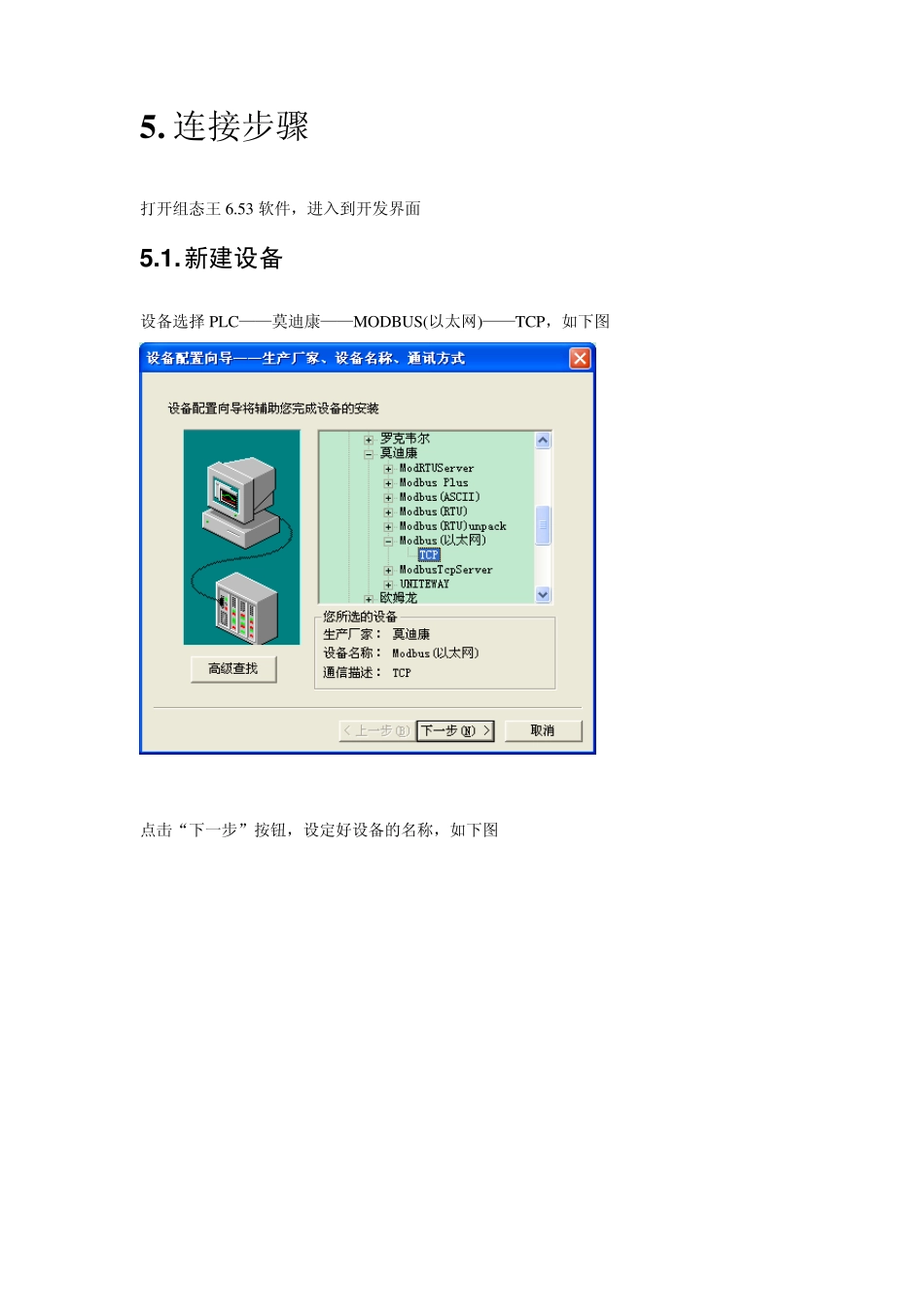

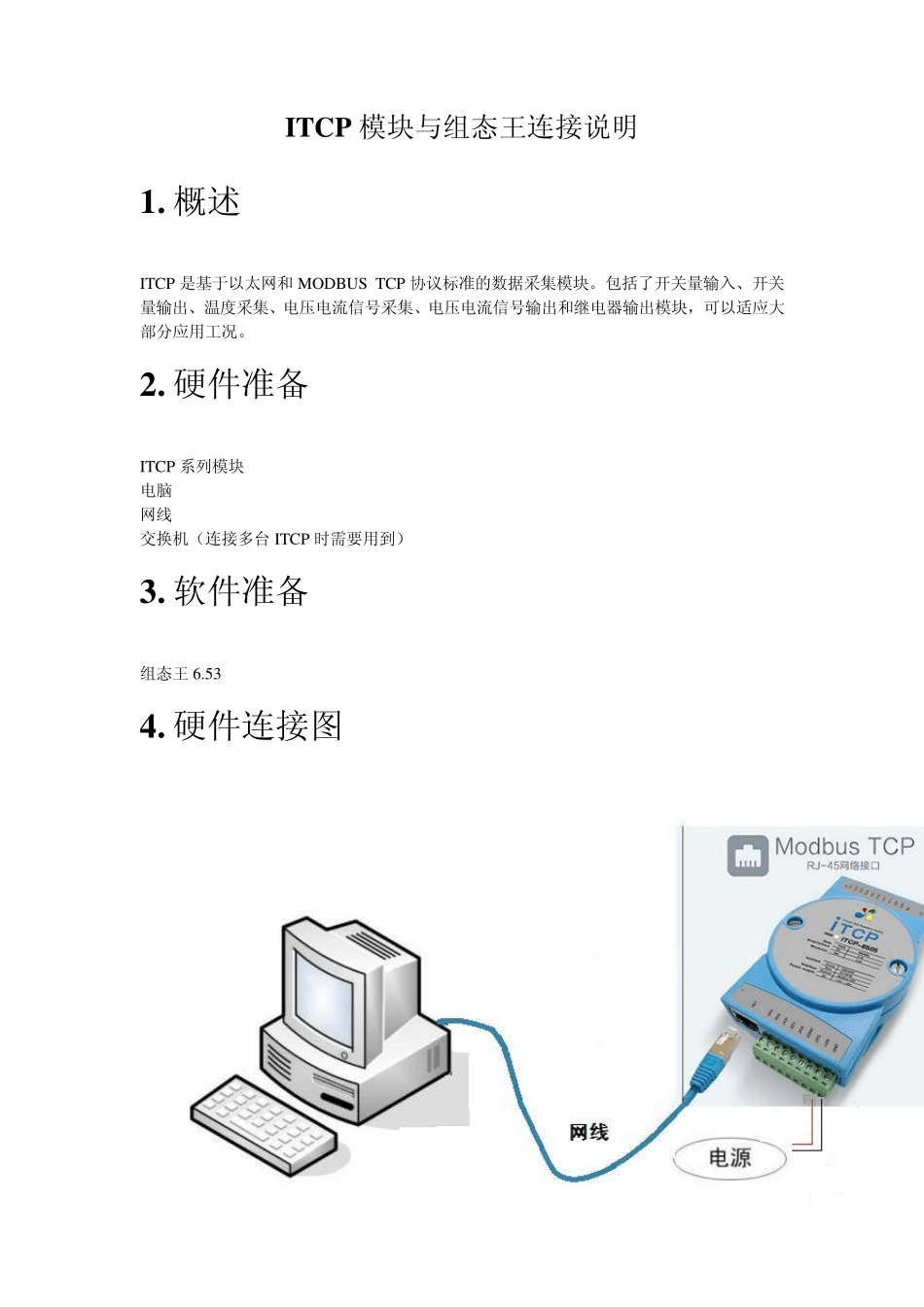

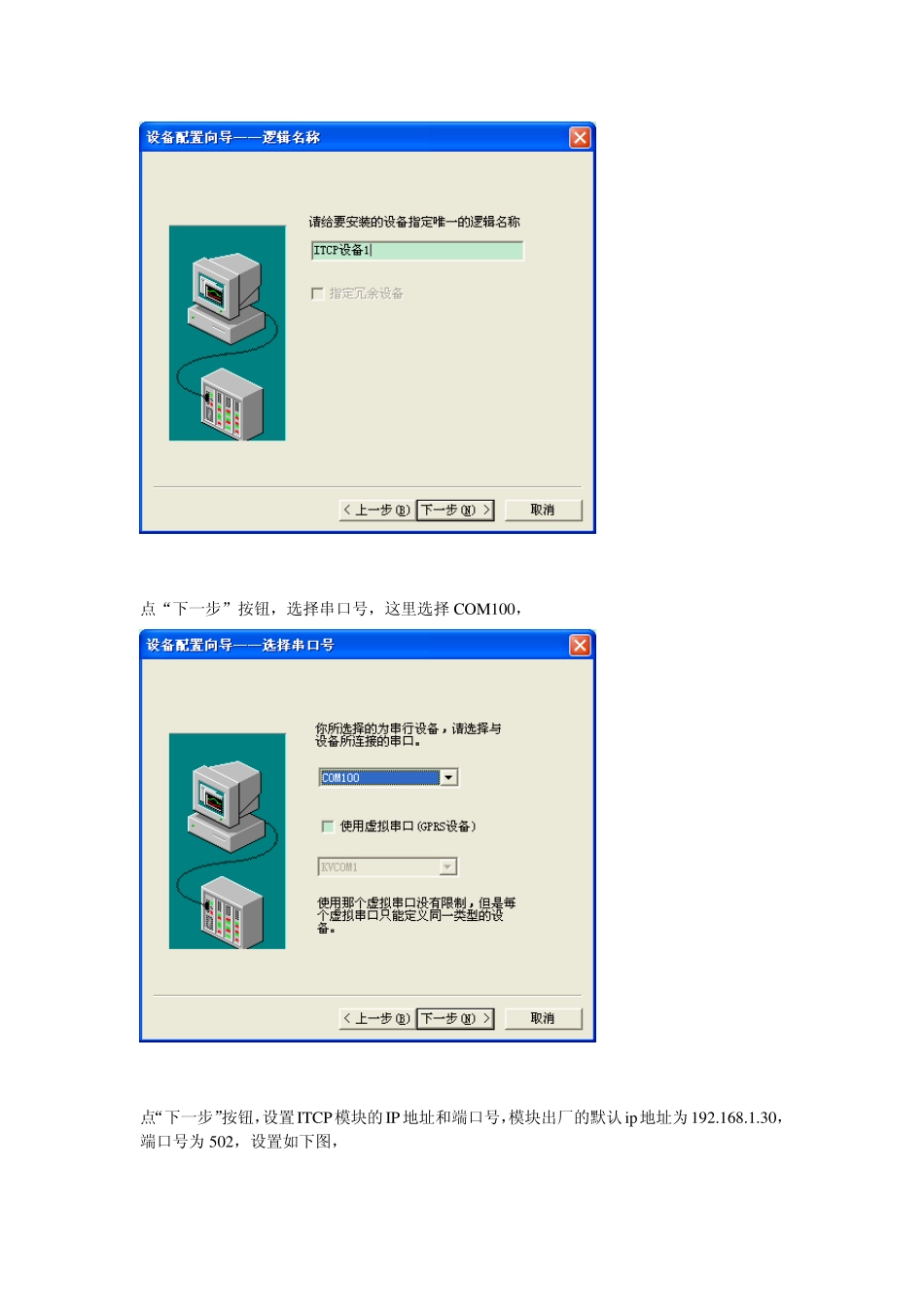

ITCP 模块与组态王连接说明 1. 概述 ITCP 是基于以太网和MODBUS TCP 协议标准的数据采集模块。包括了开关量输入、开关量输出、温度采集、电压电流信号采集、电压电流信号输出和继电器输出模块，可以适应大部分应用工况。 2. 硬件准备 ITCP 系列模块 电脑 网线 交换机（连接多台 ITCP 时需要用到） 3. 软件准备 组态王6.53 4. 硬件连接图 5 . 连接步骤 打开组态王6.53 软件，进入到开发界面 5 .1 . 新建设备 设备选择PLC——莫迪康——MODBUS(以太网)——TCP，如下图 点击“下一步”按钮，设定好设备的名称，如下图 点“下一步”按钮，选择串口号，这里选择 COM100， 点“下一步”按钮，设置ITCP模块的IP地址和端口号，模块出厂的默认ip 地址为192.168.1.30，端口号为 502，设置如下图， 点“下一步”按钮，设置恢复间隔时间和最长恢复时间，这里保持默认，然后点“下一步”按钮，核对下设备信息，如下图。然后点“完成”按钮。 5.2. 在数据词典中增加ITCP 各个模拟量、开关量连接的变量 打开数据词典——新建。。，进入新建变量的界面。 5 .2 .1 . 新建开关量输入的变量（连接） ITCP 模块的开关量输入的寄存器地址从 10001 开始，DI0（开关量输入通道 0）的地址为10001，DI1 的寄存器地址为 10002，以此类推。下图新建了 DI0 的变量（连接）。 5 .2 .2 . 新建开关量输出的变量（连接） ITCP 模块的开关量输出和继电器输出通道的起始地址为 0513，DO0（开关量输出通道 0 或者继电器输出通道 0）的寄存器地址为 0513，DO1 的地址为 0514，以此类推。下图新建了DO0 的变量（连接），需要注意的是测试要设置读写属性为“读写”。 5 .2 .3 . 新建模拟量输入的变量（连接） ITCP 模块的模拟量输入通道包括温度采集通道和电流、电压信号采集通道，寄存器地址从30065 开始。AI0(电压电流信号或者温度信号通道)的寄存器地址为 30065，AI1 的地址为30066 以此类推。下图新建了 AI0 的变量（连接）。 5 .2 .4 . 新建模拟量输出的变量（连接） ITCP 模块的模拟量输出为电压电流信号输出通道，起始寄存器地址为40097。AO0（电压电流信号输出通道0）的寄存器地址为40097，AO1 的寄存器地址为40098。以此类推。下图建立了AO0 的变量（连接）。需要注意的是这里的读写属性为“读写”。 6 . 建立画面 点击“画面——新建”，进入新建画面窗口，输入画面名称，点...
