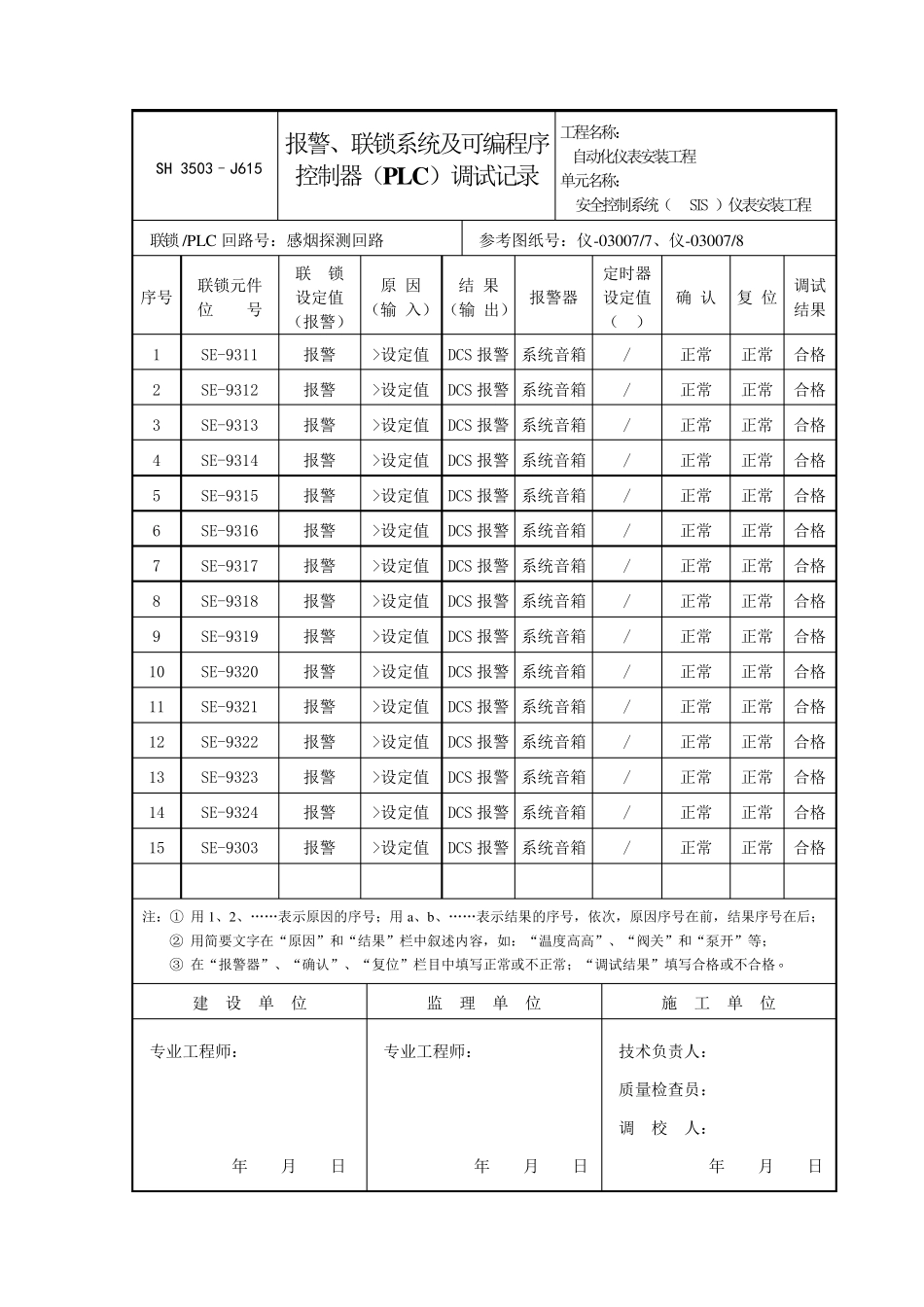

J615报警、联锁系统及PLC调试记录

SH 3503–J615 报警、联锁系统及可编程序 控制器（PLC）调试记录 工程名称： 自动化仪表安装工程 单元名称： 安全控制系统（SIS ）仪表安装工程 联锁 /PLC 回路号：感烟探测回路 参考图纸号：仪-03007/7、仪-03007/8 序号 联锁元件 位 号 联 锁 设定值 （报警） 原 因 （输 入） 结 果 （输 出） 报警器 定时器 设定值 （ ） 确 认 复 位 调试 结果 1 SE-9311 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 2 SE-9312 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 3 SE-9313 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 4 SE-9314 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 5 SE-9315 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 6 SE-9316 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 7 SE-9317 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 8 SE-9318 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 9 SE-9319 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 10 SE-9320 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 11 SE-9321 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 12 SE-9322 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 13 SE-9323 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 14 SE-9324 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 15 SE-9303 报警 >设定值 DCS 报警 系统音箱 / 正常 正常 合格 注：① 用 1、2、……表示原因的序号；用 a、b、……表示结果的序号，依次，原因序号在前，结果序号在后； ② 用简要文字在“原因”和“结果”栏中叙述内容，如：“温度高高”、“阀关”和“泵开”等； ③ 在“报警器”、“确认”、“复位”栏目中填写正常或不正常；“调试结果”填写合格或不合格。 建 设 单 位 监 理 单 位 施 工 单 位 专业工程师： 年 月 日 专业工程师： 年 月 日 技术负责人： 质量检查员： 调 校 人： 年 月 日 SH 3503–J615 报警、联锁系统及可编程序 控制器（PLC）调试记录 工程名称： 自动化仪表安装工程 单元名称： 安全控制系统（SIS）仪表安装工程 联锁/PLC ...
