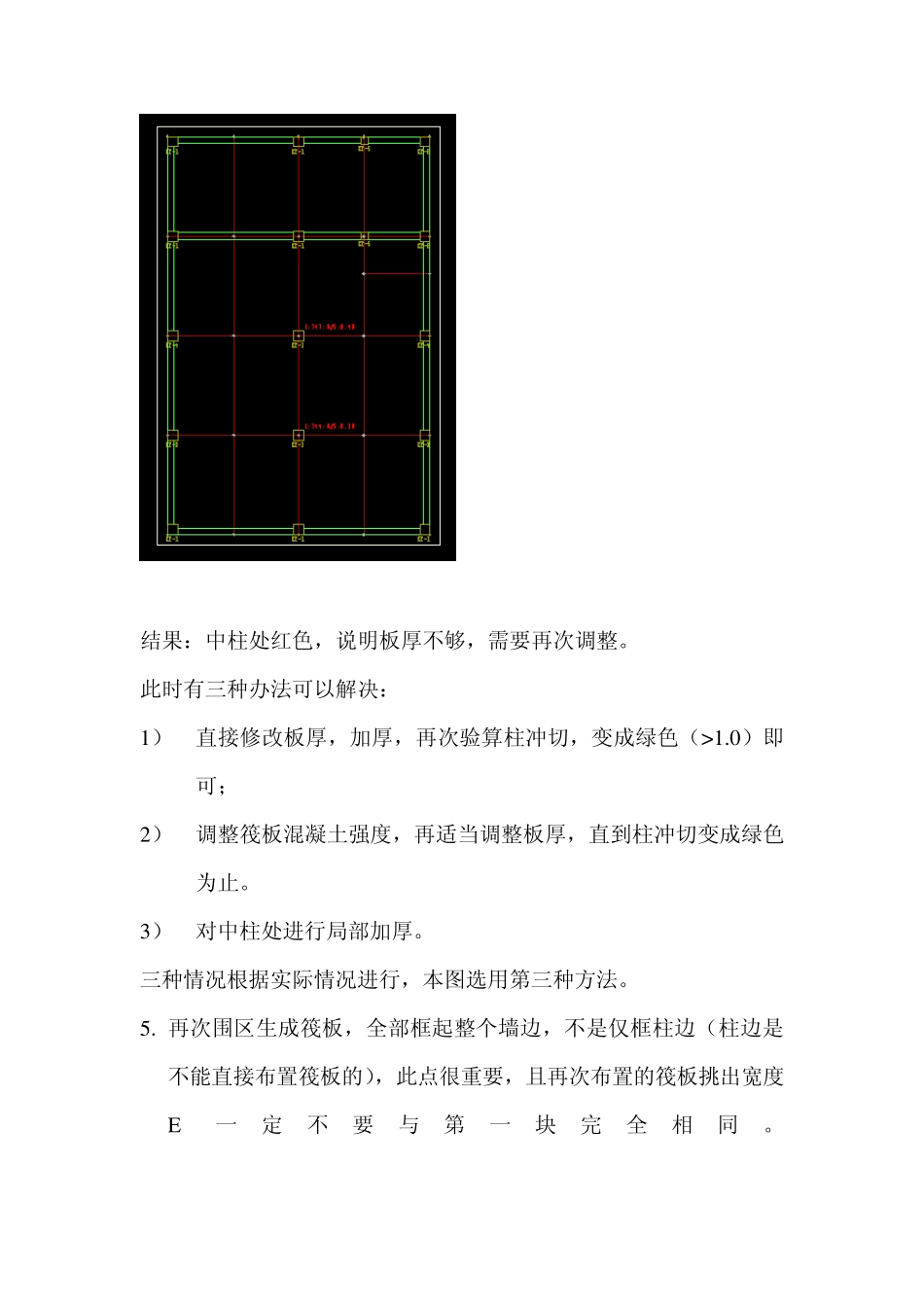

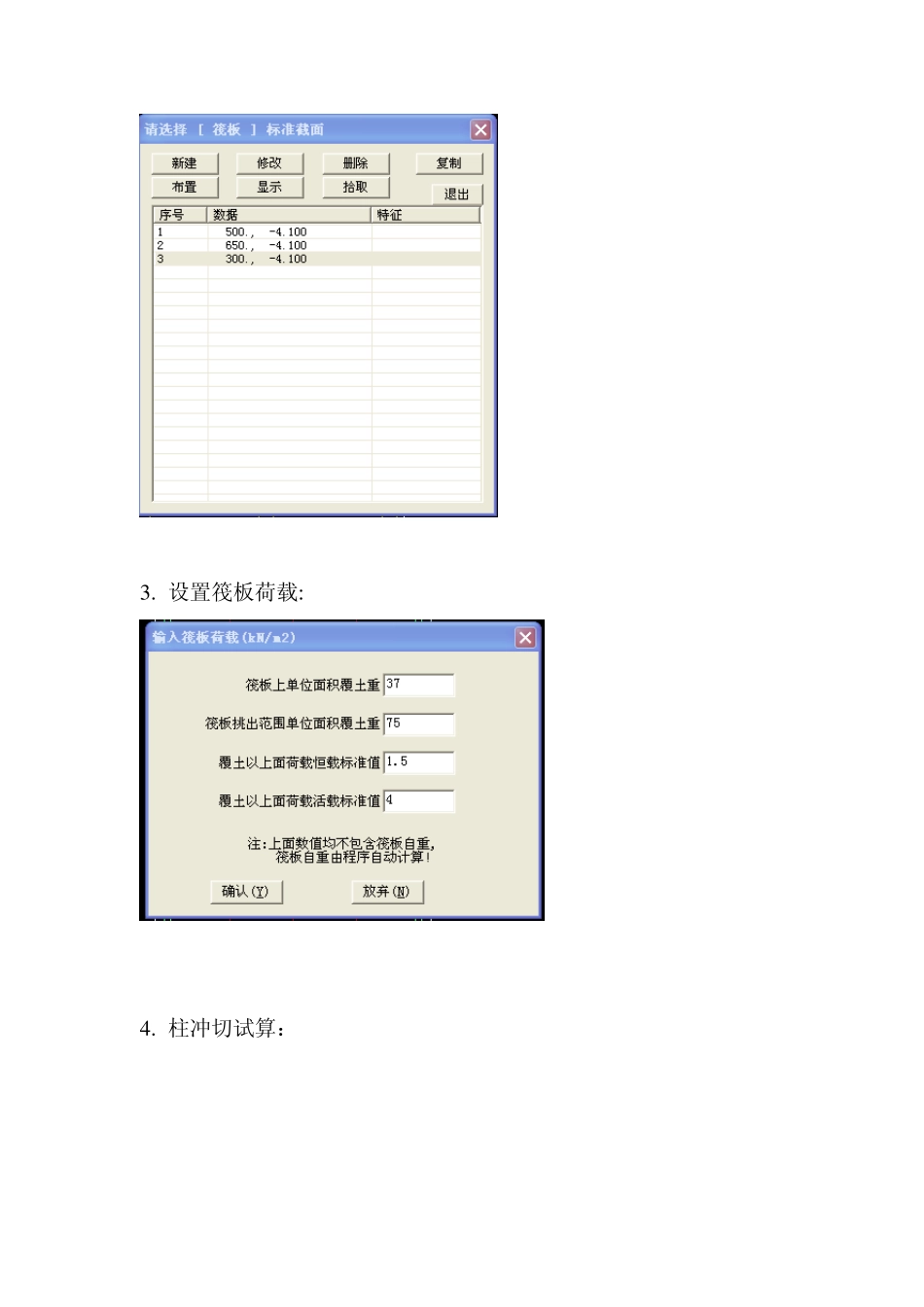

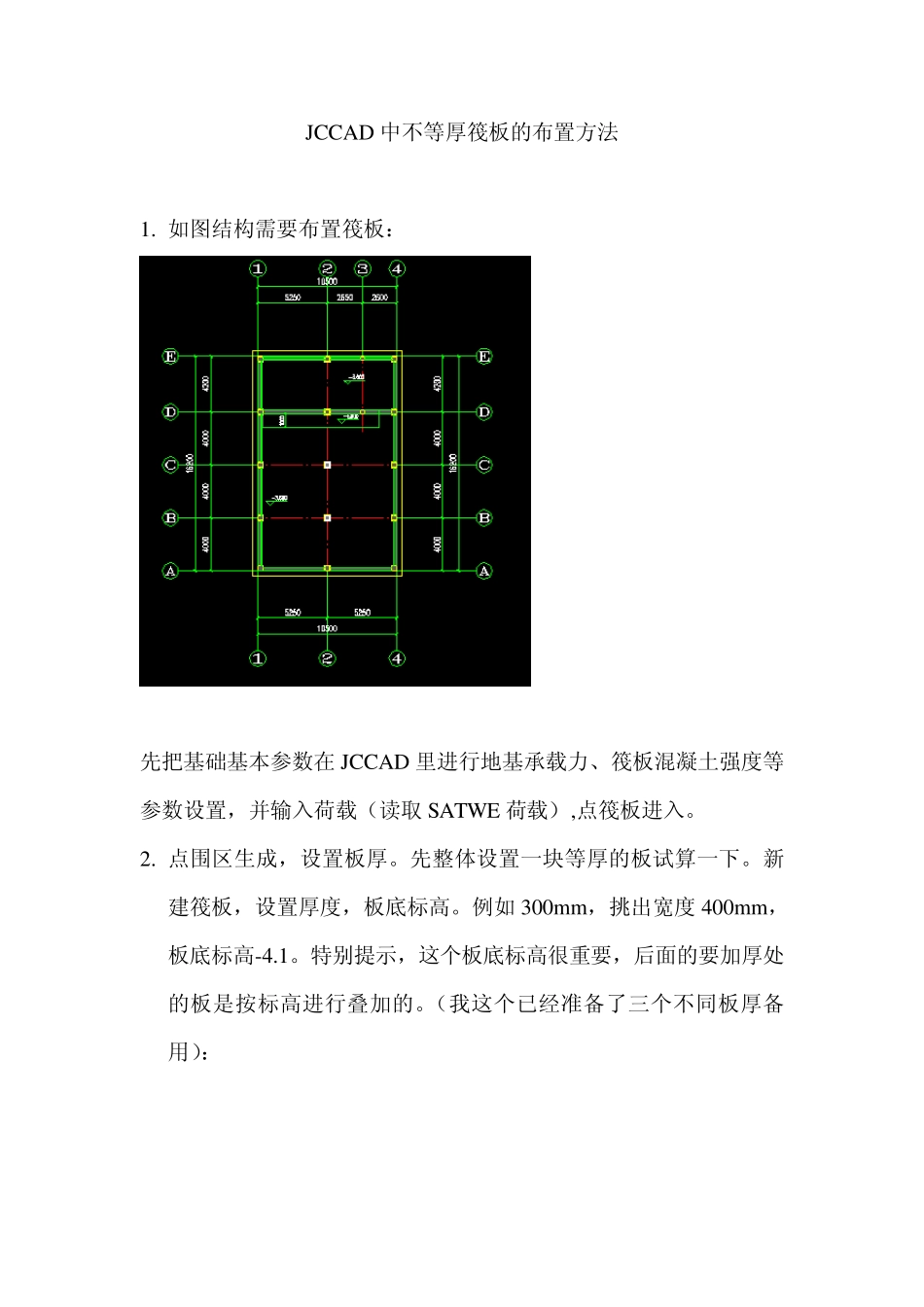

JCCAD 中不等厚筏板的布置方法 1. 如图结构需要布置筏板： 先把基础基本参数在JCCAD 里进行地基承载力、筏板混凝土强度等参数设置，并输入荷载（读取 SATWE 荷载）,点筏板进入。 2. 点围区生成，设置板厚。先整体设置一块等厚的板试算一下。新建筏板，设置厚度，板底标高。例如300mm，挑出宽度 400mm，板底标高-4.1。特别提示，这个板底标高很重要，后面的要加厚处的板是按标高进行叠加的。（我这个已经准备了三个不同板厚备用）： 3. 设置筏板荷载: 4. 柱冲切试算： 结果：中柱处红色，说明板厚不够，需要再次调整。 此时有三种办法可以解决： 1） 直接修改板厚，加厚，再次验算柱冲切，变成绿色（>1.0）即可； 2） 调整筏板混凝土强度，再适当调整板厚，直到柱冲切变成绿色为止。 3） 对中柱处进行局部加厚。 三种情况根据实际情况进行，本图选用第三种方法。 5. 再次围区生成筏板，全部框起整个墙边，不是仅框柱边（柱边是不能直接布置筏板的），此点很重要，且再次布置的筏板挑出宽度E一定不要与第一块完全相同。 6. 点修改板边，点取最近布置的一块筏板， 调整挑出宽度 E 值，向内缩小为负值，根据需要每边这样修改，且每一段都要点取。如本图中间两根柱网格为长 5250mm,宽 4000mm，要在中间两根柱边布置一块 1500X1500 厚 650 筏板，需要四次修改每方 向 板 边 ， 设 置 不 同 的 挑 出 宽 度 。 例 如 左 右 下 上 四 边 ：E=-(5250-1500)=-3750,E=-(-4000-1500)=2500，E=-(8200-1500)=-6700, 一定要是负值，且板底标高一定要与第一次不值得筏板相同。 假如再次布置筏板时，挑出宽度是按左右两边的-3750，则只需要修改上下两个边。如下图： 布置完成厚筏后要再次布置此处的筏板荷载。 7 . 再次验算柱冲切，如图 柱冲切满足要求。布置成功,后续计算与等厚板方法一样。
