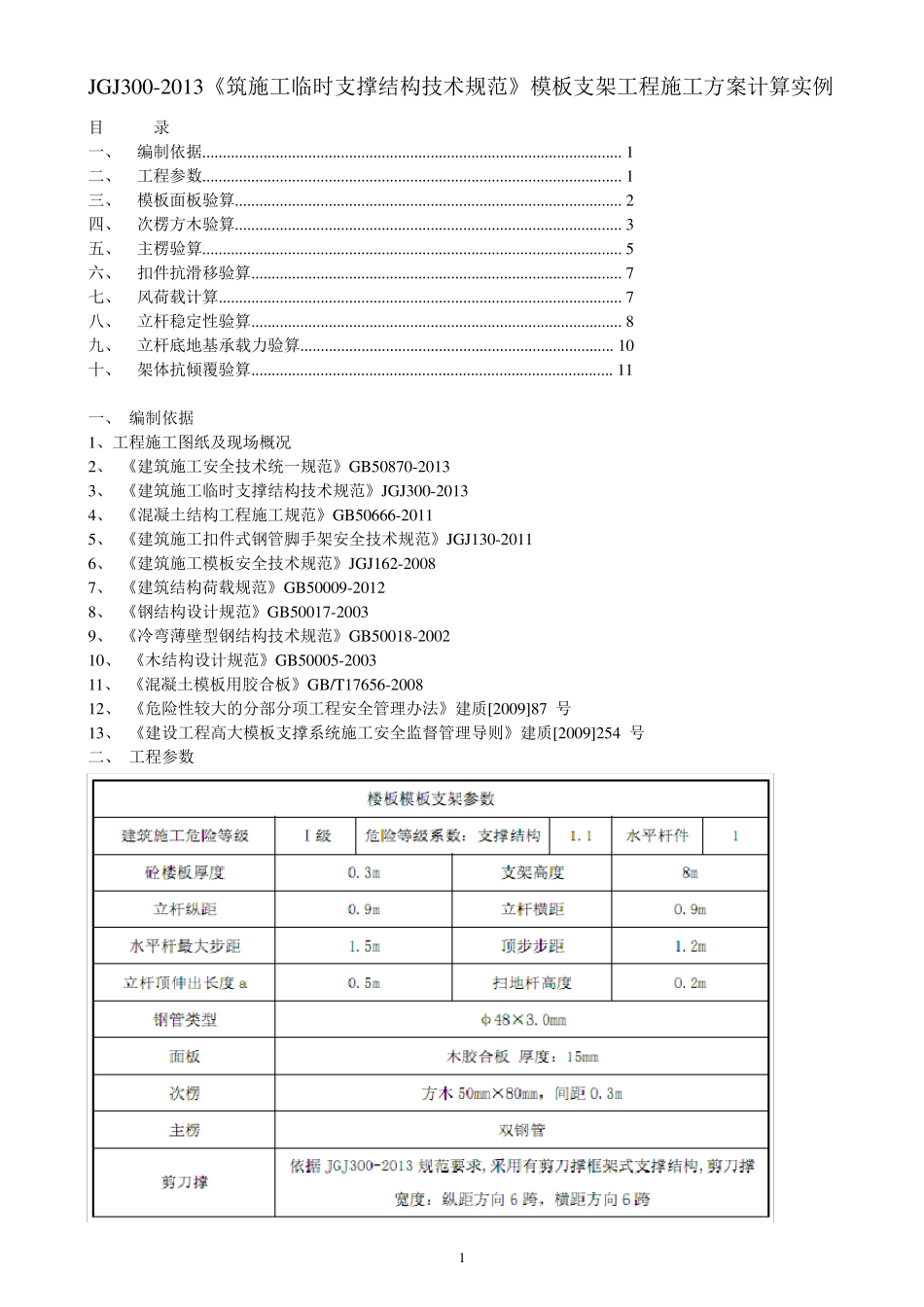

1 JGJ300-2013《筑施工临时支撑结构技术规范》模板支架工程施工方案计算实例 目 录 一、 编制依据....................................................................................................... 1 二、 工程参数....................................................................................................... 1 三、 模板面板验算............................................................................................... 2 四、 次楞方木验算............................................................................................... 3 五、 主楞验算....................................................................................................... 5 六、 扣件抗滑移验算........................................................................................... 7 七、 风荷载计算................................................................................................... 7 八、 立杆稳定性验算........................................................................................... 8 九、 立杆底地基承载力验算............................................................................. 10 十、 架体抗倾覆验算......................................................................................... 11 一、 编制依据 1、工程施工图纸及现场概况 2、 《建筑施工安全技术统一规范》GB50870-2013 3、 《建筑施工临时支撑结构技术规范》JGJ300-2013 4、 《混凝土结构工程施工规范》GB50666-2011 5、 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 6、 《建筑施工模板安全技术规范》JGJ162-2008 7、 《建筑结构荷载规范》GB50009-2012 8、 《钢结构设计规范》GB50017-2003 9、 《冷弯薄壁型钢结构技术规范》GB50018-2002 10、 《木结构设计规范》GB50005-2003 11、 《混凝土模板用胶合板》GB/T17656-2008 12、 《危险性较大的分部分项工程安全管理办法》建质[2009]87 号 13、 《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号 二、 工程参数 2 3 4 5 6 7 8 9 1 0 1 1 1 2
