JIS_G3505低碳钢线材

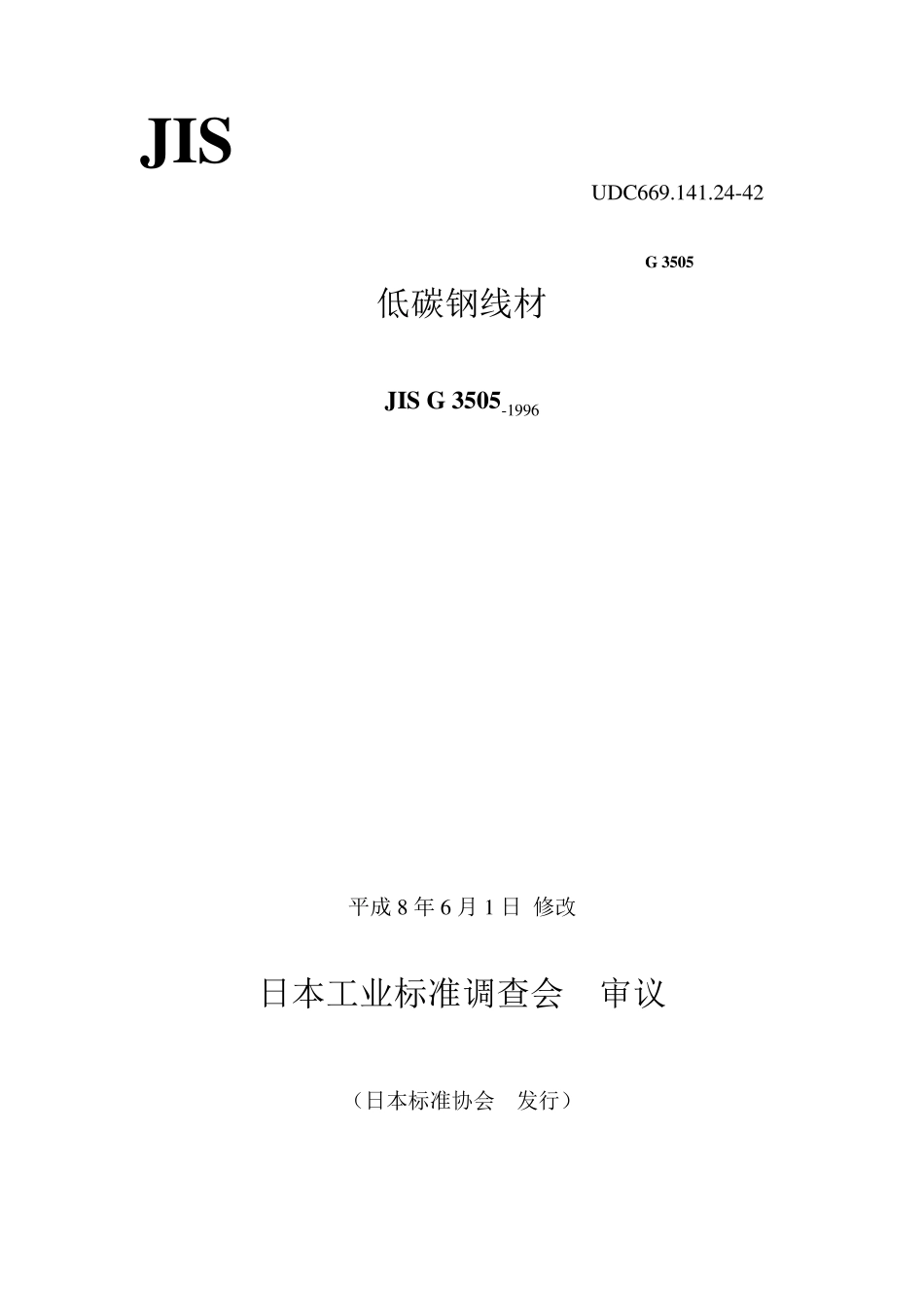

JIS_G3505低碳钢线材_第1页
1/12

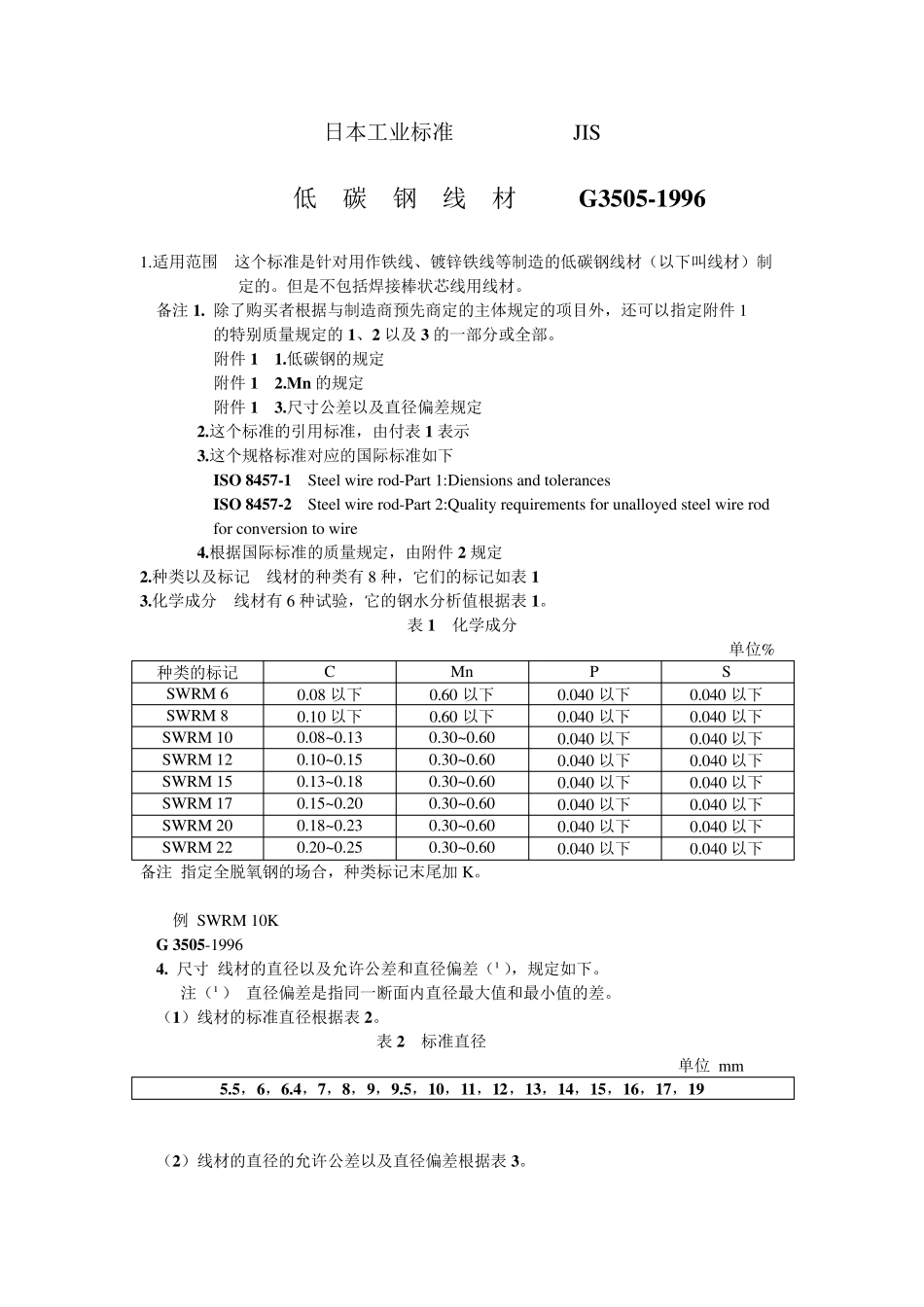

JIS_G3505低碳钢线材_第2页
2/12

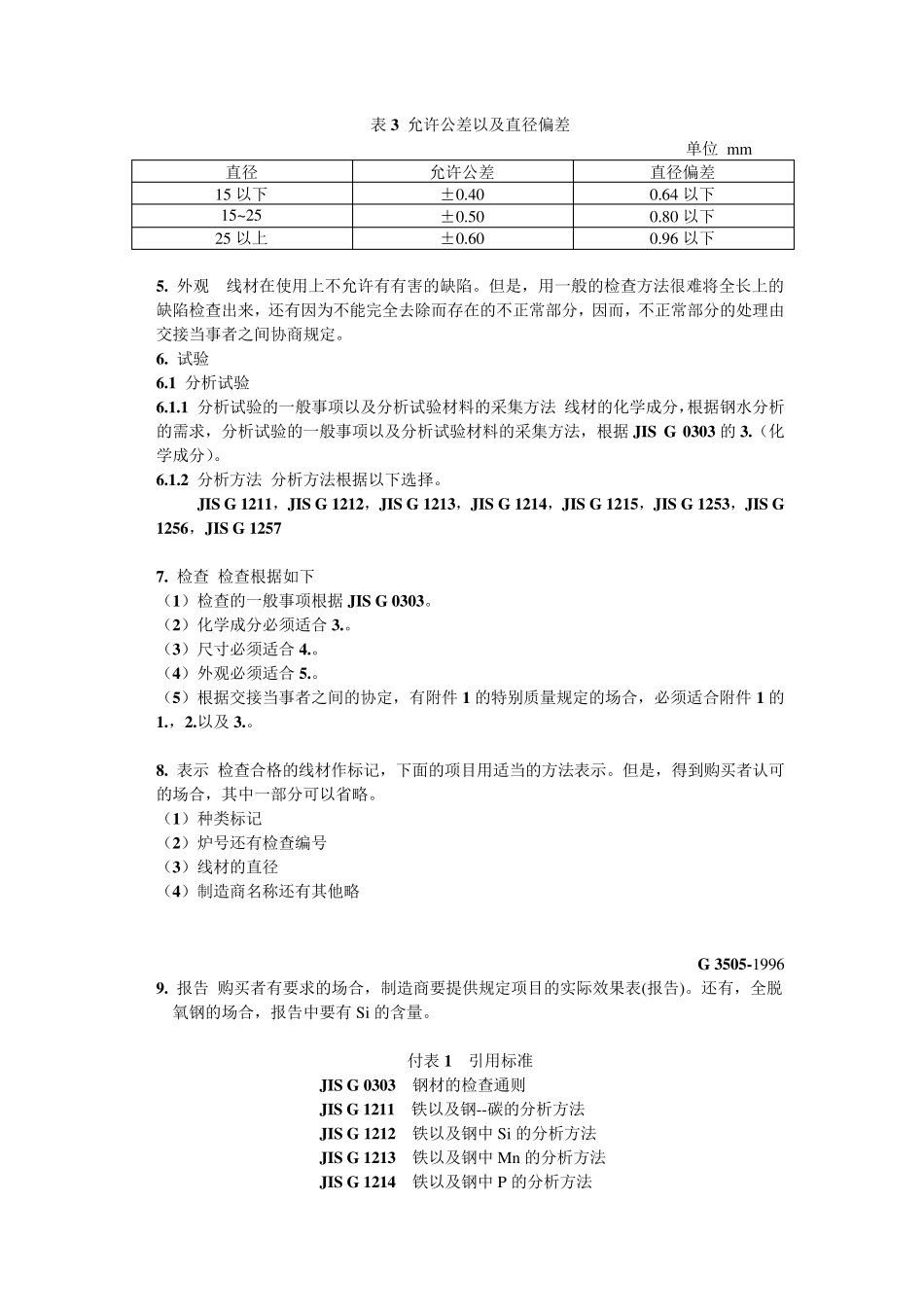

JIS_G3505低碳钢线材_第3页
3/12
JIS UDC669.141.24-42 G 3505 低碳钢线材 JIS G 3505-1996 平成8 年6 月1 日 修改 日本工业标准调查会 审议 (日本标准协会 发行) 日本工业标准 JIS 低 碳 钢 线 材 G3505-1996 1. 适用范围 这个标准是针对用作铁线、镀锌铁线等制造的低碳钢线材(以下叫线材)制 定的。但是不包括焊接棒状芯线用线材。 备注1. 除了购买者根据与制造商预先商定的主体规定的项目外,还可以指定附件1 的特别质量规定的1、2 以及3 的一部分或全部。 附件1 1.低碳钢的规定 附件1 2.Mn的规定 附件1 3.尺寸公差以及直径偏差规定 2.这个标准的引用标准,由付表1 表示 3.这个规格标准对应的国际标准如下 ISO 8457-1 Steel wire rod-Part 1:Diensions and tolerances ISO 8457-2 Steel wire rod-Part 2:Quality requirements for unalloyed steel wire rod for conversion to wire 4.根据国际标准的质量规定,由附件2 规定 2.种类以及标记 线材的种类有8 种,它们的标记如表1 3.化学成分 线材有6 种试验,它的钢水分析值根据表1。 表1 化学成分 单位% 种类的标记 C Mn P S SWRM 6 0.08 以下 0.60 以下 0.040 以下 0.040 以下 SWRM 8 0.10 以下 0.60 以下 0.040 以下 0.040 以下 SWRM 10 0.08~0.13 0.30~0.60 0.040 以下 0.040 以下 SWRM 12 0.10~0.15 0.30~0.60 0.040 以下 0.040 以下 SWRM 15 0.13~0.18 0.30~0.60 0.040 以下 0.040 以下 SWRM 17 0.15~0.20 0.30~0.60 0.040 以下 0.040 以下 SWRM 20 0.18~0.23 0.30~0.60 0.040 以下 0.040 以下 SWRM 22 0.20~0.25 0.30~0.60 0.040 以下 0.040 以下 备注 指定全脱氧钢的场合,种类标记末尾加K。 例 SWRM 10K G 3505-1996 4. 尺寸 线材的直径以及允许公差和直径偏差(¹),规定如下。 注(¹) 直径偏差是指同 一断 面 内直径最大值和最小值的差。 (1)线材的标准直径根据表2。 表2 标准直径 单位 mm 5.5,6,6.4,7,8,9,9.5,10,11,12,13,14,15,16,17,19 (2)线材的直径的允许公差以及直径偏差根据表3。 表3 允许公差以及直径偏差 单位 mm 直径 允许公差 直径偏差 15 以下 ±0.40 0.64 以下 15~25 ±0.50 0.80 以下 25 以上 ±0.60 0.96 以下 5. 外观 线材在使用上不允许有有害的缺陷。但是,用一...
